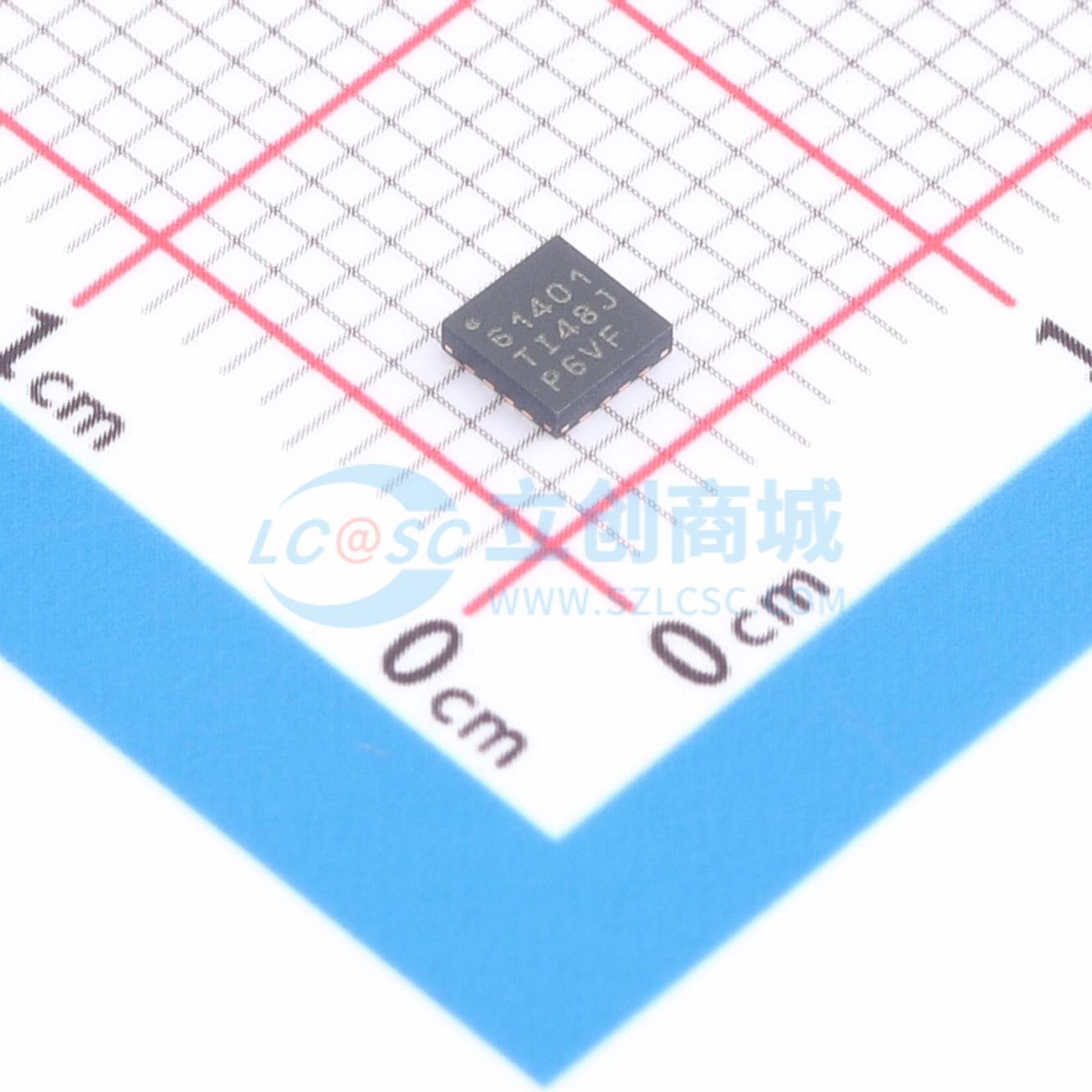

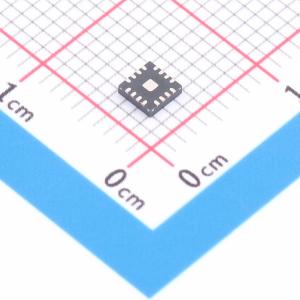

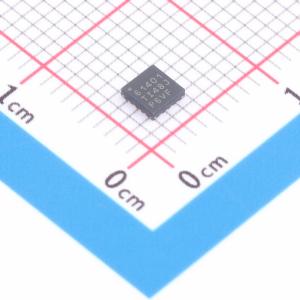

温馨提醒：图片仅供参考，商品以实物为准

DAC61401RTER

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: DAC61401RTER
商品编号: C46601734
商品封装: WQFN-16
包装方式: 编带
商品毛重: 6.2克(g)

商品参数

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	1LSB
	工作温度	-40℃~+125℃
	更新速率	400kHz
	功能特性	集成缓冲器；输出短路保护；上电复位；可编程增益；过温保护；双极性输出；掉电模式；软复位；内置基准源
	静态电流	10uA

商品概述

16位DAC81401和12位DAC61401（DACx1401）属于引脚兼容系列产品，是集成2.5V内部基准的单通道、带缓冲高压输出数模转换器（DAC）。这些器件符合单调性规范，最大线性度优于1LSB。DACx1401可提供±20V、±10V、±5V的双极输出电压，以及40V、10V和5V的满量程单极输出电压，DAC输出范围可编程。DACx1401集成上电复位（POR）电路，DAC输出上电后，器件保持掉电模式，直到输出使能。器件通过高速4线串行接口通信，该接口兼容支持1.7V至5.5V工作的行业标准微处理器和微控制器。DACx1401的工作温度范围为–55℃至+125℃，提供小型16引脚WQFN和20引脚TSSOP封装可选。

商品特性

最大1LSB INL/DNL
超低毛刺能量:1nV-s
宽电源供电:单极模式 +4.5V 至 +41.5V；双极模式 ±4.5V 至 ±21.5V
14种用户可编程输出范围
支持输出范围包含±5V、±10V、±20V、0V至5V、0V至10V、0V至20V、0V至40V，除±20V和0V至40V范围外支持20%超量程
集成温漂10ppm/℃的2.5V精密基准
内置可靠性特性:循环冗余校验（CRC）、故障引脚
50MHz 4线SPI兼容接口，支持回读、菊链
工作温度范围:–55℃ 至 +125℃
提供封装选项:20引脚TSSOP (PW)、16引脚WQFN (RTE)

应用领域

半导体测试与自动测试设备（ATE）
实验室与现场仪器仪表
PLC、DCS和PAC
模拟输出模块
伺服驱动控制模块

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率(位)	12
	通道数	1
	接口类型	SPI
	工作电压	4.5V~41.5V
	建立时间	7us
