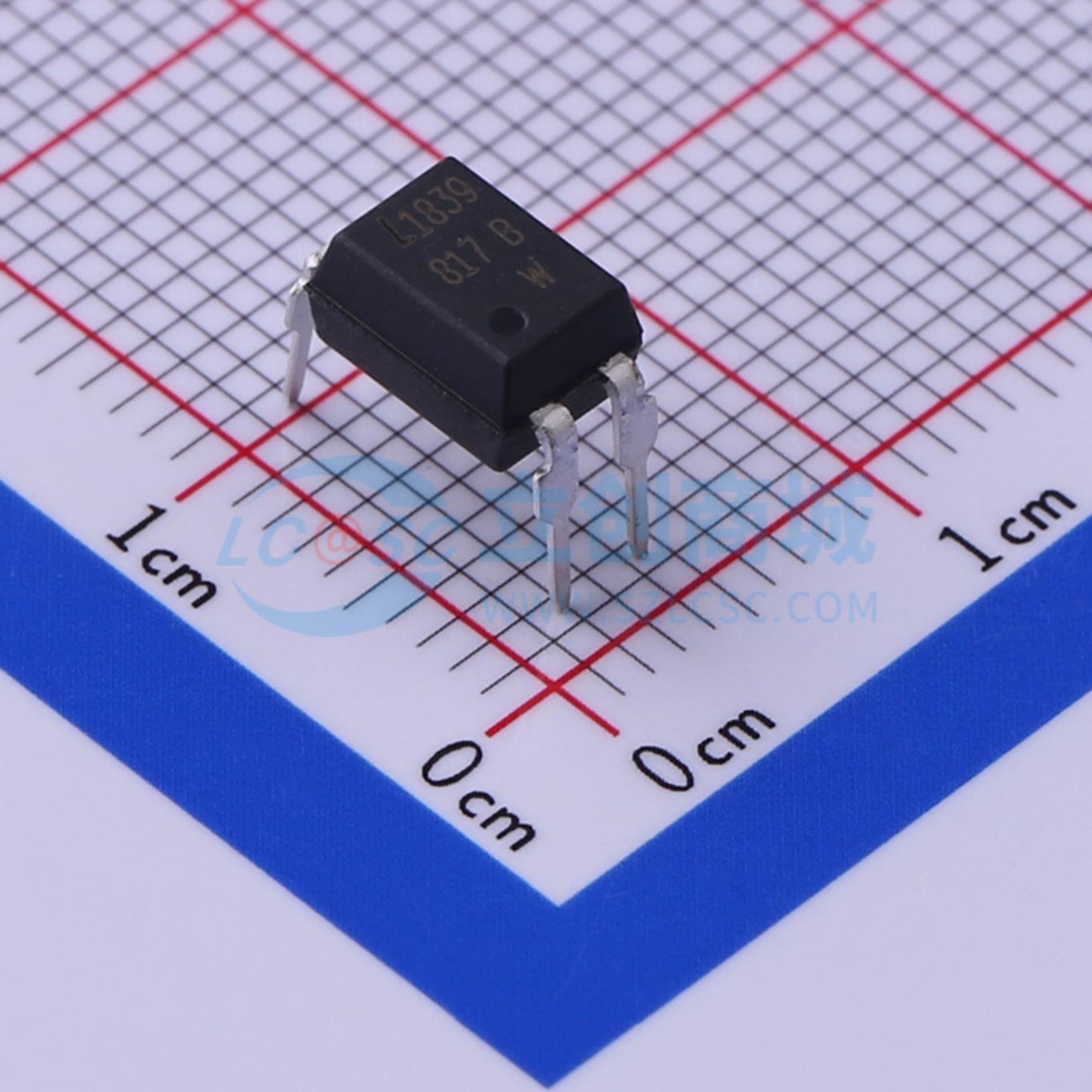

温馨提醒：图片仅供参考，商品以实物为准
LTV-817-B
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：电流传输比（CTR）：最小值为50%（IF = 5mA，VCE = 5V时）。 高输入输出隔离电压：Viso = 5,000Vrms。 响应时间（tr）：典型值为4μs（VCE = 2V，IC = 2mA，RL = 100Ω时）。 双列直插式封装：LTV-817为单通道型，LTV-827为双通道型，LTV-847为四通道型。应用：要求高密度安装的混合基板。 可编程控制器
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-817-B
- 商品编号
- C479627
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.416克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,20mA | |
| 上升时间(tr) | 4us@2mA,100Ω | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA |
商品特性
- 电流传输比（CTR）：最小值为 50%（IF = 5mA，VCE = 5V）
- 高输入 - 输出隔离电压（Viso = 5,000Vrms）
- 响应时间（tr）：典型值为 4μs（VCE = 2V，IC = 2mA，RL = 100Ω）
- 双列直插式封装：
- LTV - 817：1 通道型
- LTV - 827：2 通道型
- LTV - 847：4 通道型
- 宽引脚间距封装：
- LTV - 817M：1 通道型
- LTV - 827M：2 通道型
- LTV - 847M：4 通道型
- 表面贴装封装：
- LTV - 817S：1 通道型
- LTV - 827S：2 通道型
- LTV - 847S：4 通道型
- 卷带包装：
- LTV - 817S - TA：1 通道型
- LTV - 817S - TA1：1 通道型
- LTV - 817S - TP：1 通道型
- LTV - 827S - TA：2 通道型
- LTV - 827S - TA1：2 通道型
- 安全认证：
- UL 1577
- VDE DIN EN60747 - 5 - 5（VDE 0884 - 5）
- CSA CA5A
- CQC GB4943.1 - 2011/GB8898 - 2011（满足海拔高达 5000m）
- 北欧安全认证（FIMKO/NEMKO/SEMKO/DEMKO）
- BSI
- 无卤选项
- RoHS 合规：器件中使用的所有材料均遵循欧盟 RoHS 指令（No.2002/95/EC，2011/65/EU 和 2015/863）
- ESD 通过 HBM 8000V/MM2000V
- MSL 等级 1
应用领域
- 要求高密度安装的混合基板
- 可编程控制器
