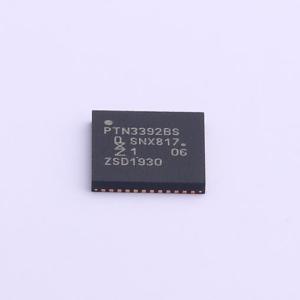

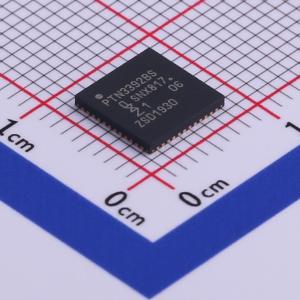

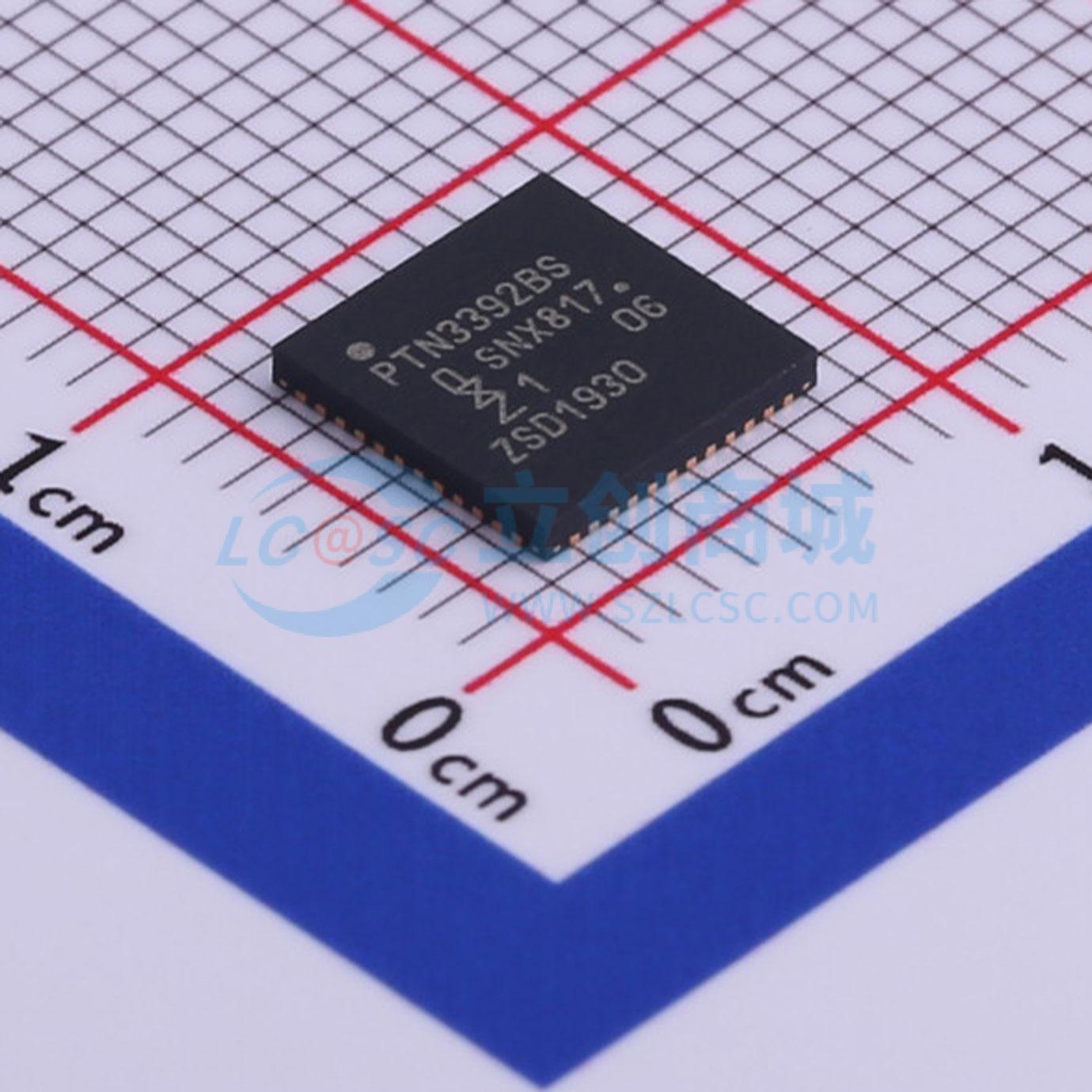

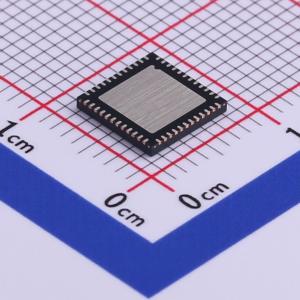

PTN3392BS,518

SMT扩展库PCB免费打样

品牌名称: NXP(恩智浦)
商品型号: PTN3392BS,518
商品编号: C478475
商品封装: QFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

参数完善中

商品概述

PTN3392 是一种设计用来连接 DisplayPort 源到 VGA 接收端的集成电路 DisplayPort 到 VGA 转换器。PTN3392 集成了一个 DisplayPort 接收器和一个高速三路视频数字-模拟转换器，支持从 VGA 到 WUXGA 的显示分辨率。PTN3392 支持一或两条按照每条 2.7 Gbit/s 或 1.62 Gbit/s 速度工作的 DisplayPort v1.1a 通道。PTN3392 具有“通过 AUX 更新固件”的功能，可以在现场轻松升级固件。

PTN3392 根据 DisplayPort v1.1a 规范支持通过 AUX 的 I2C 总线，并将 VESA DDC 通道桥接到 DisplayPort 接口。PTN3392 为单电源供电设计，以最小化应用成本。它可以直接受到 DisplayPort 源侧 3.3V 电源供电，而无需额外的核心电压调节器。当没有有效的 DisplayPort 源数据传输时，VGA 输出会断电。PTN3392 还通过执行负载检测并向源报告接收端连接状态来辅助显示器检测。

应用领域

USB适配器电脑配件
通过VGA电缆连接到RGB显示器的Dongle，该Dongle连接至PC的DisplayPort输出
PTN3392由DisplayPort连接器上的DP_PWR引脚供电
台式机和笔记本电脑
笔记本扩展底座
