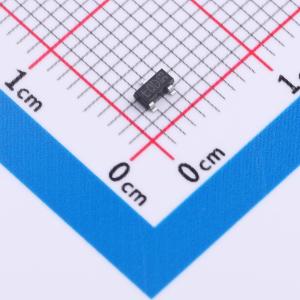

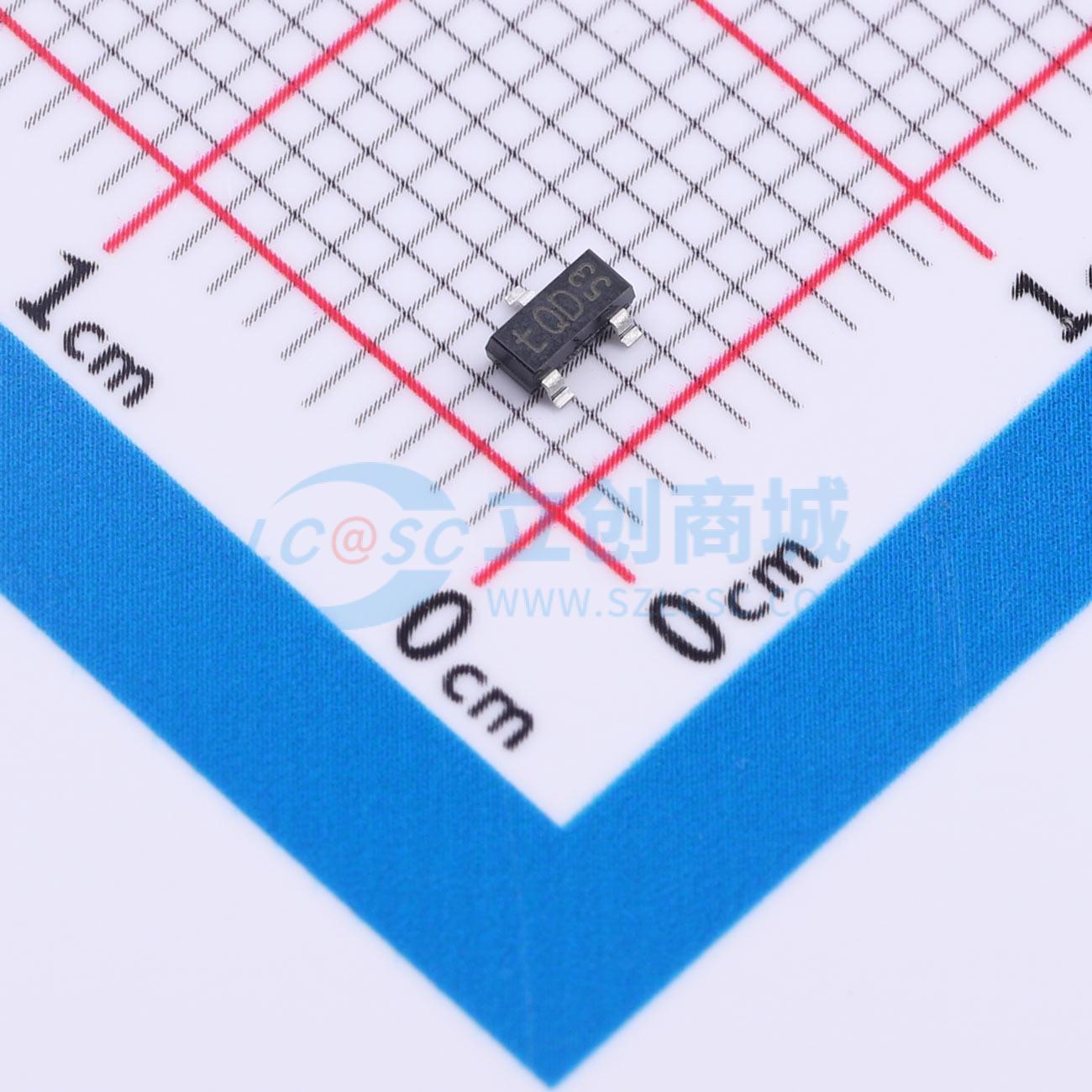

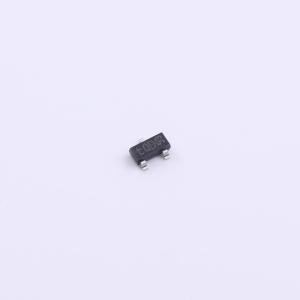

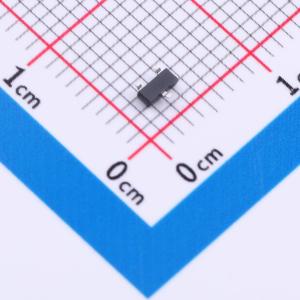

PESD2CANFD54LT-QR
54V 4A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD2CANFD54LT-QR
- 商品编号
- C46460363
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 54V | |
| 钳位电压 | 73V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压(VBR) | 64V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 双路 | |
| 工作温度 | - | |
| 防护等级 | - | |
| 类型 | ESD | |
| Cj-结电容 | 5.1pF |
商品概述
采用小型SOT23表面贴装器件（SMD）塑料封装的ESD保护器件，旨在保护两条汽车车载网络总线线路免受静电放电（ESD）和其他瞬态现象造成的损坏。
商品特性
- 反向截止电压：VRWM = 54 V
- 低电容：Cd = 6 pF
- 高达30 kV的ESD保护（接触放电；C = 150 pF，R = 330 Ω）
- ISO 7637-2脉冲3a / 3b = -300 V / +300 V
- ISO 7637-2脉冲2a = +90 V
- 符合AEC-Q101标准，推荐用于汽车应用
应用领域
- 汽车环境中车载网络线路的ESD保护
- 专为48V板级网络的电动汽车和混合动力汽车设计
- CAN / CAN-FD
- FlexRay
- SENT
