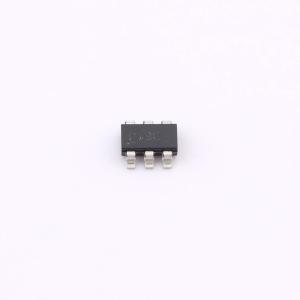

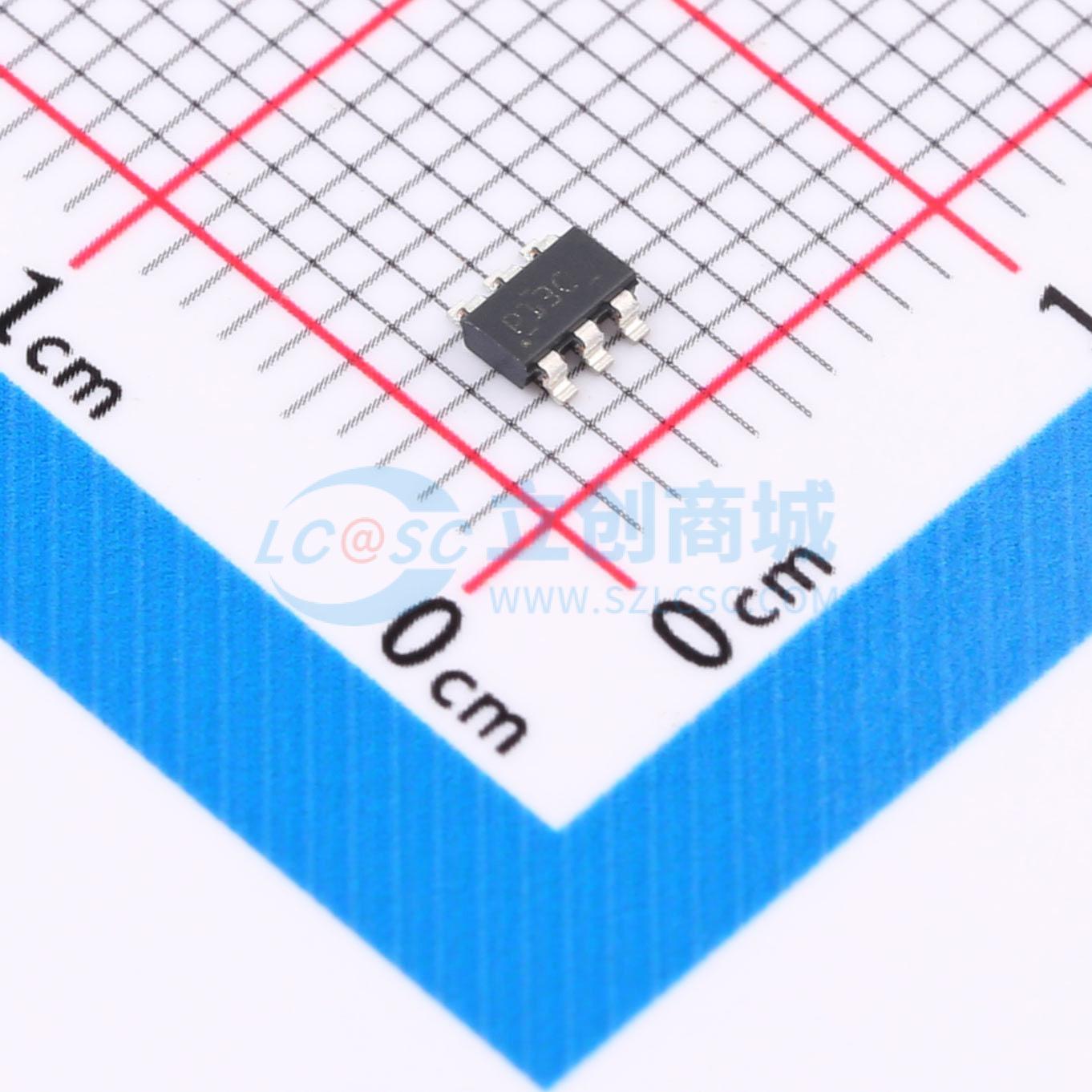

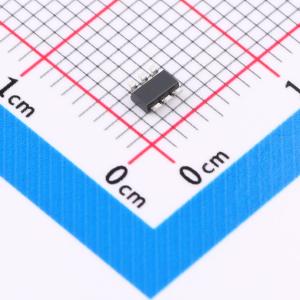

PTPS561300DDCR
降压型 1A 4.5V~30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- PTPS561300DDCR
- 商品编号
- C46461558
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~30V | |
| 输出电流 | 1A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+150℃ | |
| 同步整流 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 26uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；EMI优化(抖频模式)；打嗝限流 |
商品概述
TPS561300 是一款输入电压范围为 4.5V 至 30V 的 1A同步降压转换器。该器件包含两个集成式开关 FET，并且具备内部环路补偿和 5ms 内部软启动功能，从而降低组件数。通过集成 MOSFET 并采用 SOT-23 封装，TPS561300可实现高功率密度，并且在印刷电路板上的占用空间非常小。TPS561300 采用脉冲频率调制，可实现高轻负载效率并减少功率损耗。引入展频频谱操作以降低 EMI。两个高侧 MOSFET 内的逐周期电流限制可在过载情况下保护转换器，并通过低侧 MOSFET 续流电流限制防止电流失控，增强限制效果。当过流持续时间超出预设时间时，将触发断续模式保护功能。
商品特性
- 输入电压范围为 4.5V 至 30V
- 持续输出电流高达 1A
- 0.6V ±1.5% 基准电压 (25℃)
- 支持低压降模式
- 集成100mΩ 和 60mΩ MOSFET
- 低关断，26μA 静态电流
- 可实现高轻载效率的脉冲频率调制 (PFM)
- 具有内部环路补偿的峰值电流模式控制
- 1200kHz 固定开关频率
- 内部 5ms 软启动
- 展频频谱可降低电磁干扰 (EMI)
- 两个 MOSFET 的过流保护均为断续模式保护
- 非锁存保护:过热保护 (OTP)、过流保护 (OCP)、过压保护 (OVP) 和欠压锁定 (UVLO)
- SOT-23 (6) 封装
应用领域
- 12V、24V 分布式总线电源
- 工业应用
- 白色家电
- 消费应用
- 音频
- 机顶盒 (STB)
- 数字电视 (DTV)
- 打印机
