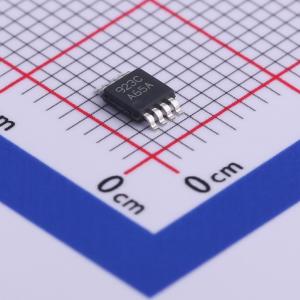

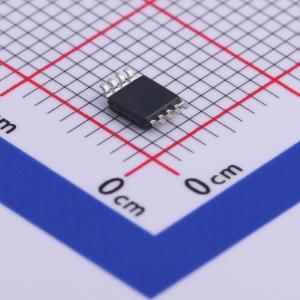

LMH6643MMX/NOPB
低功耗、130 MHz、75 mA轨到轨输出放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMH6643 双通道、低功耗、130MHz、75mA 轨到轨输出放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH6643MMX/NOPB
- 商品编号
- C478382
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 130MHz | |
| 输入失调电压(Vos) | 3.4mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 130V/us | |
| 输入偏置电流(Ib) | 1.5uA | |
| 输入失调电流(Ios) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 17nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 95dB | |
| 静态电流(Iq) | 2.7mA | |
| 输出电流 | 145mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.7V~12.8V | |
| 双电源电压(Vee~Vcc) | -5V~5V | |
| 功能特性 | - |
商品概述
LMH664X系列为真正的单电源电压反馈放大器，与现有同性能器件相比，功耗更低，可提供130MHz高速、-62dBc低失真和约75mA输出电流。输入共模电压范围可延伸至负电源以下0.5V、距离正电源1V处；输出电压范围可延伸至距离任一电源轨40mV以内，可获得宽动态范围，适合低压应用。输出级可提供约75mA电流，能够驱动重负载；130V/μs的快速压摆率可保证在更高速度下维持大峰峰值输出摆幅，3V电源下全功率带宽可达40MHz。该器件在所有工作电压和工作模式下都具备稳定性，频率响应特性良好，任何增益设置以及轻重负载下峰值都很小；150Ω负载、增益为+2时，0.1dB增益平坦度可达12MHz，峰值通常最大为2dB。68ns的快速建立时间搭配低失真，可良好适配ADC缓冲以及高频滤波应用；具备合格的视频性能，微分增益为0.01%，微分相位为0.01°，在150Ω重负载以及整个输出电压范围内都能保持良好的差分增益和差分相位特性。该系列提供单路LMH6642、双路LMH6643、四路LMH6644三种配置可选。
商品特性
- 3dB带宽（增益为+1时）：130MHz
- 电源电压范围：2.7V~12.8V
- 压摆率（增益为-1时）：130V/μs
- 空载电源电流：2.7mA/每放大器
- 输出短路电流范围：+115mA~145mA
- 线性输出电流：±75mA
- 输入共模电压范围：超出负电源0.5V，距离正电源1V
- 输出电压摆幅距离电源轨仅40mV
- 100kHz下输入电压噪声：17nV/√Hz
- 100kHz下输入电流噪声：0.9pA/√Hz
- 总谐波失真（5MHz，RL=2kΩ，VO=2VPP，AV=+2）：-62dBc
- 建立时间：68ns
- 已针对3V、5V、±5V工作条件完成完整表征
- 过驱恢复时间：100ns
- 具备输出短路保护功能：电源电压低于6V时，室温及更低温度下可无限时长短路，电源电压高于6V时允许短路时长为1.5ms
- 共模电压范围超出后无输出相位反转
应用领域
- 有源滤波器
- CD/DVD ROM
- ADC缓冲放大器
- 便携式视频
- 电流检测缓冲器
- 工业领域应用
- 商业领域应用
