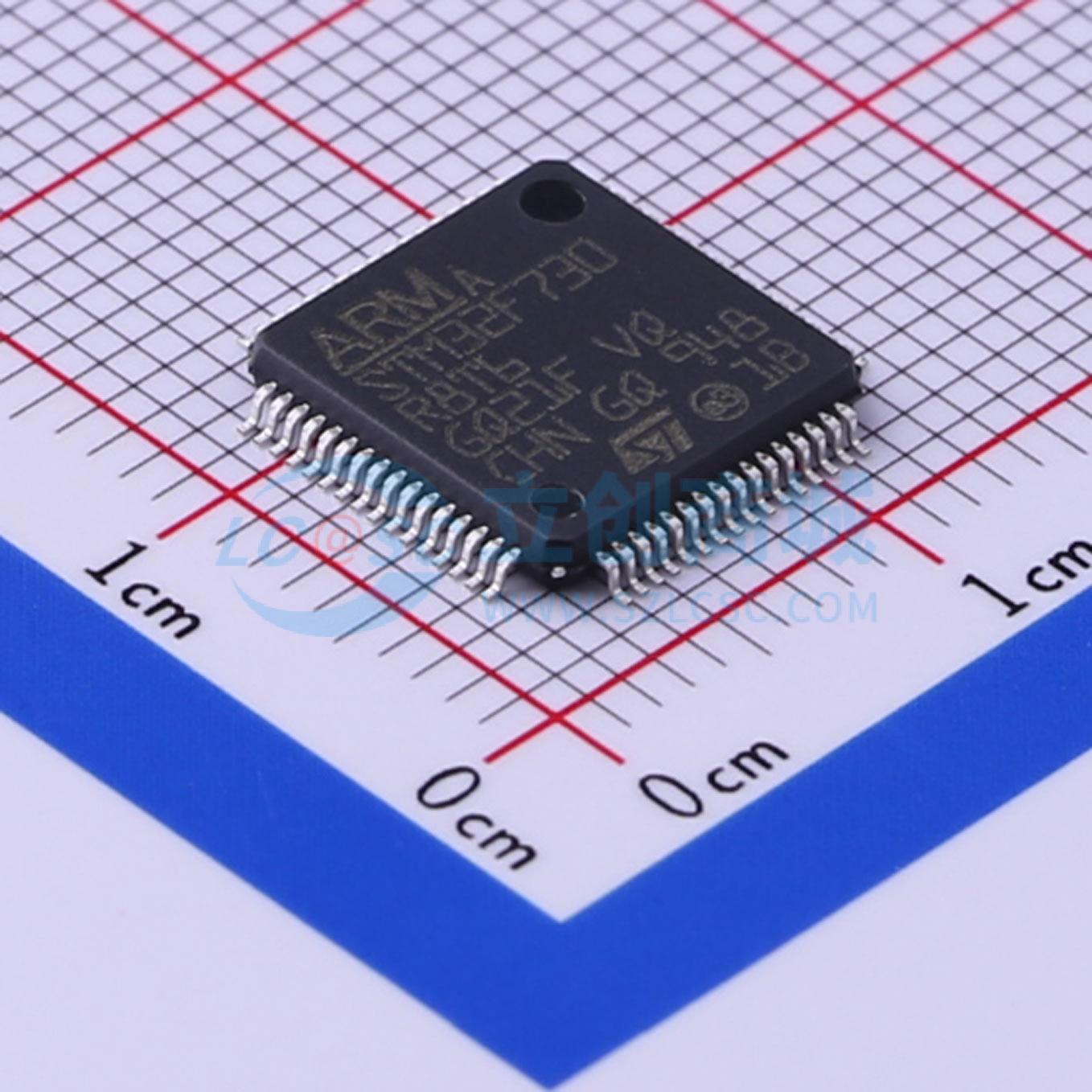

温馨提醒：图片仅供参考，商品以实物为准
STM32F730R8T6
带DSP和FPU的高性能ARM Cortex-M7 MCU，具有64 KB Flash、216 MHz CPU、ART加速器、一级缓存、硬件加密和SDRAM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：核心：带有浮点单元（FPU）、自适应实时加速器（ART Accelerator™）和L1缓存的32位Arm® Cortex®-M7 CPU，8KB数据缓存和8KB指令缓存，允许从嵌入式闪存和外部存储器零等待状态执行，频率高达216MHz，具备内存保护单元（MPU），462 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1）和DSP指令。 64KB闪存，具备保护机制（读写保护、专有代码读出保护（PCROP））。 528字节一次性可编程（OTP）内存。 SRAM：256KB（包括64KB用于关键实时数据的数据紧耦合内存（TCM）RAM）+ 16KB用于关键实时程序的指令TCM RAM + 4KB备份SRAM（在最低功耗模式下可用）。 灵活的外部内存控制器，具有高达32位数据总线，支持SRAM、PSRAM、SDRAM/LPSDR、SDRAM、NOR/NAND内存。 双模式四路串行外设接口（Quad-SPI）。 1.7V至3.6V应用电源和I/O。 上电复位（POR）、掉电复位（PDR）、可编程电压检测器（PVD）和欠压复位（BOR）
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F730R8T6
- 商品编号
- C478453
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M7 | |
| CPU最大主频 | 216MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 256KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 50 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.7V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
这是一款基于Arm Cortex-M7的32位MCU，集成FPU，性能达462 DMIPS，配备64KB Flash内存、256+16+4KB SRAM，支持USB OTG高速/全速，拥有18个定时器、3个ADC及21个通信接口。
商品特性
- 核心：Arm 32位Cortex-M7 CPU带FPU，含ART加速器和L1缓存（8KB数据缓存+8KB指令缓存），支持从嵌入式Flash和外部内存0等待执行，最高频率216MHz，具备MPU、462 DMIPS/2.14 DMIPS/MHz（Dhrystone2.1）及DSP指令。
- 内存：64KB Flash内存（含读写保护、PCROP等保护机制）；528字节OTP内存；SRAM包括256KB（含64KB数据TCM RAM）+16KB指令TCM RAM+4KB备份SRAM；灵活外部内存控制器支持32位数据总线（兼容SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND内存）。
- 时钟与电源管理：1.7V至3.6V应用电源及I/O；支持POR、PDR、PVD、BOR；专用USB电源；4至26MHz晶振；内部16MHz工厂校准RC（精度1%）；32kHz RTC振荡器（带校准）；内部32kHz RC（带校准）。
- 低功耗模式：支持睡眠、停止、待机模式。
- 封装：提供LQFP64（10×10mm）、UFBGA176（10×10mm）、LQFP100（14×14mm）、LQFP144（20×20mm）封装。
- 电源支持：VBAT电源可支持RTC、32×32位备份寄存器及4KB备份SRAM。
- 模拟功能：3×12位2.4 MSPS ADC（最多24通道，三交错模式下7.2 MSPS）；2×12位DAC。
- 定时器：最多18个定时器（13个16位，含1个可在停止模式使用的低功耗16位定时器；2个32位），每个最多4个IC/OC/PWM或脉冲计数器、正交编码器输入，所有15个定时器最高频率216MHz；2个看门狗；SysTick定时器。
- DMA：16流DMA控制器，带FIFO及突发支持。
- 调试：支持SWD和JTAG接口；Cortex-M7 Trace Macrocell。
- I/O口：最多138个带中断能力的I/O口；最多136个高速I/O（最高108MHz）；最多138个5V容忍I/O。
- 通信接口：最多21个通信接口，包括3×I2C（SMBus/PMBus）、4×USART/4×UART（27 Mbit/s，支持ISO7816、LIN、IrDA、调制解调器控制）、5×SPI（最高54 Mbit/s，3个带复用单工I2S）、2×SAI、1×CAN（2.0B active）、2×SDMMC。
- 高级连接：USB2.0全速设备/主机/OTG控制器（带片上PHY）；USB2.0高速/全速设备/主机/OTG控制器（带专用DMA，片上全速PHY及高速PHY或ULPI，依型号而定）。
- 安全与辅助功能：AES 128/256位加密加速器；真随机数生成器；CRC计算单元；RTC（亚秒级精度，硬件日历）；96位ID。
