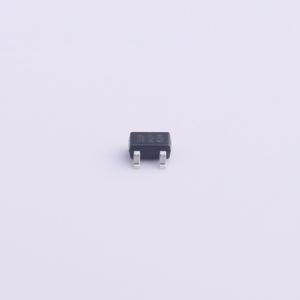

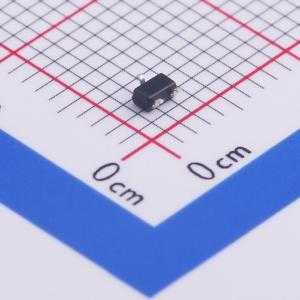

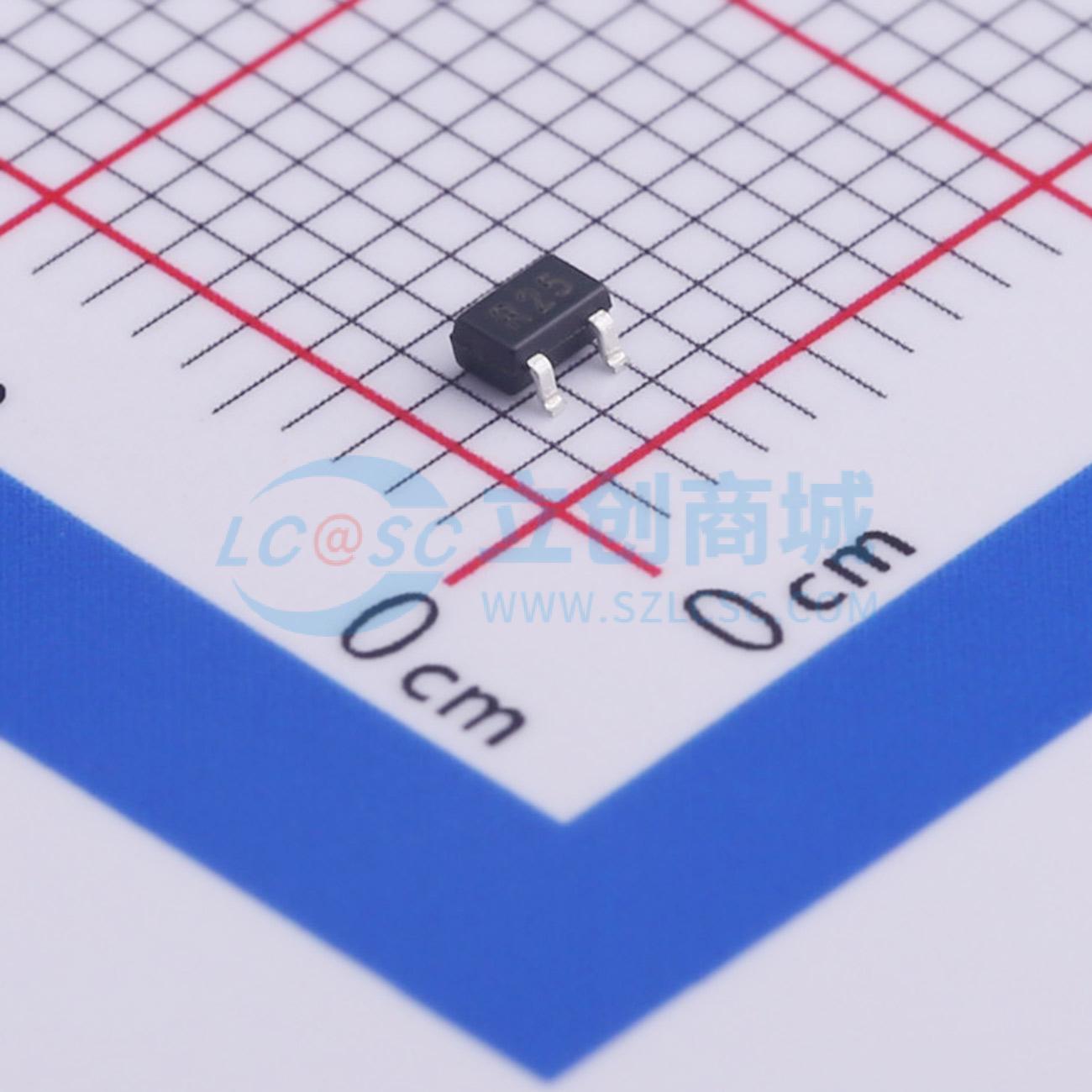

2SC4226
NPN 电流:100mA 电压:12V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是超高频低噪声晶体管，采用平面 NPN 硅外延双极工艺，具有高功率增益。具备高效和低噪声特性，采用 SOT-323 封装，适用于高密度表面贴装，主要用于高频低噪声放大器，如 VHF、UHF 和 CATV。
- 品牌名称
- SHIKUES(时科)
- 商品型号
- 2SC4226
- 商品编号
- C475476
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 100mA | |
| 集射极击穿电压(Vceo) | 12V | |
| 耗散功率(Pd) | 150mW | |
| 直流电流增益(hFE) | 150 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 4.5GHz | |
| 集电极截止电流(Icbo) | 100nA | |
| 集射极饱和电压(VCE(sat)) | - | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 3V | |
| 数量 | 1个NPN |
商品概述
2SC4226是一款采用平面NPN硅外延双极工艺的超高频低噪声晶体管，具有高功率增益。它具备高效率和低噪声特性。采用SOT - 323封装，适用于高密度表面贴装，主要用于VHF、UHF和CATV等高频低噪声放大器。
商品特性
- 高增益：|S₂₁ₑ|²典型值在VCE = 3V、IC = 7mA、f = 1GHz时为11dB
- 低噪声：NF典型值在VCE = 3V、IC = 7mA、f = 1GHz时为1.4dB
- f_T典型值在VCE = 3V、IC = 7mA、f = 1GHz时为4.5GHz
