温馨提醒：图片仅供参考，商品以实物为准

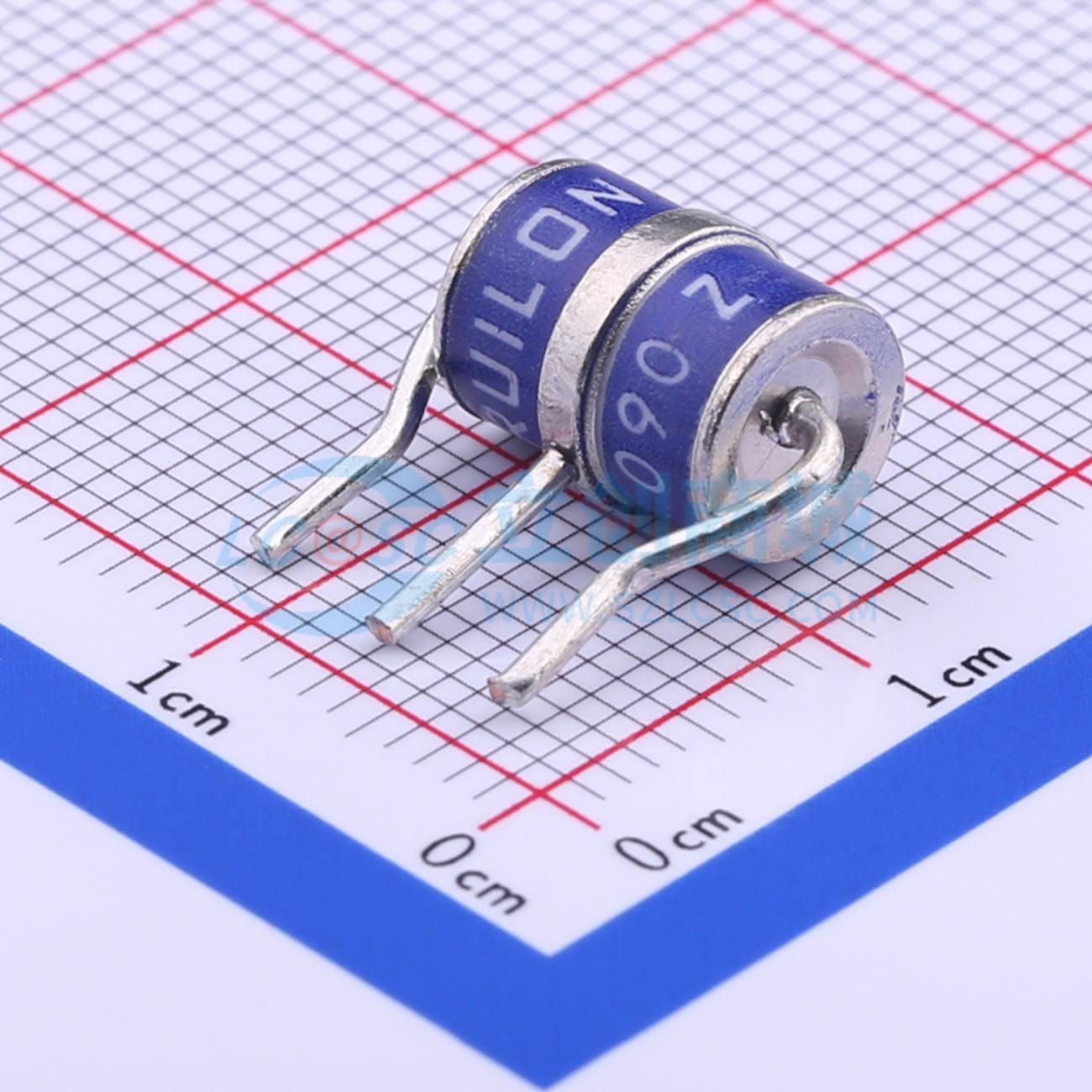

3R090TB-8

90V 10kA 3端 GDT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GDT放置在敏感电信设备（如电源线、通信线、信号线和数据传输线）的前面并与之并联，以帮助保护它们免受可能由雷击和设备开关操作引起的瞬态浪涌电压的损坏。这些设备在正常运行时不会影响信号。然而，在发生过电压浪涌（如雷击）时，GDT会切换到低阻抗状态，并将能量从敏感设备转移。GDT提供高水平的浪涌保护、宽电压范围、低电容，以及多种外形尺寸（包括新型表面贴装器件），这使其适用于主配线架（MDF）模块、高数据速率电信应用（如ADSL、VDSL）和电源线上的浪涌保护。其低电容还可减少信号失真。与自恢复保险丝（PolySwitch）设备配合使用时，它们可以帮助设备制造商满足严格的安全监管标准。
品牌名称: RUILON(瑞隆源)
商品型号: 3R090TB-8
商品编号: C47121
商品封装: SIP-3-4.4mm
包装方式: 托盘
商品毛重: 1.837克(g)

商品参数

商品概述

气体放电管（GDT）安装在敏感电信设备（如电源线、通信线、信号线和数据传输线）的前端并与之并联，以帮助保护这些设备免受雷击和设备开关操作可能产生的瞬态浪涌电压的损坏。这些器件在正常运行时不会影响信号。然而，在发生过电压浪涌（如雷击）时，GDT会切换到低阻抗状态，将能量从敏感设备引开。我们的GDT提供高水平的浪涌保护、宽电压范围、低电容，并且有多种外形规格，包括新型表面贴装器件，这使其适用于如总配线架（MDF）模块、高数据速率电信应用（如ADSL、VDSL）以及电源线上的浪涌保护等应用。其低电容还能减少信号失真。当与自恢复保险丝（PolySwitch）器件配合使用于协调电路保护解决方案时，它们可以帮助设备制造商满足严格的安全法规标准。

商品特性

对快速上升瞬态具有出色的响应
稳定的击穿电压
GHz工作频率
8/20μs脉冲电流能力：10KA
无放射性
超低电容（<1.5pF）
高绝缘电阻
尺寸：Ф8mm*10mm
存储和工作温度：-40~+90℃

应用领域

通信设备
有线电视（CATV）设备
数据线
电源
电信用户线路接口电路（SLIC）保护
宽带设备
包括ADSL2+在内的ADSL设备
XDSL设备
卫星和有线电视设备
测试设备
消费电子产品

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	气体放电管(GDT)
	极数	3
	直流击穿电压(Vdc)	90V
	精度	±20%
	脉冲放电电流	10kA

	属性	参数值
	极间电容	1.5pF
	冲击击穿电压(Vimp)	600V
	工作温度	-40℃~+90℃
	直径(φD)	8mm
	长度	10mm
