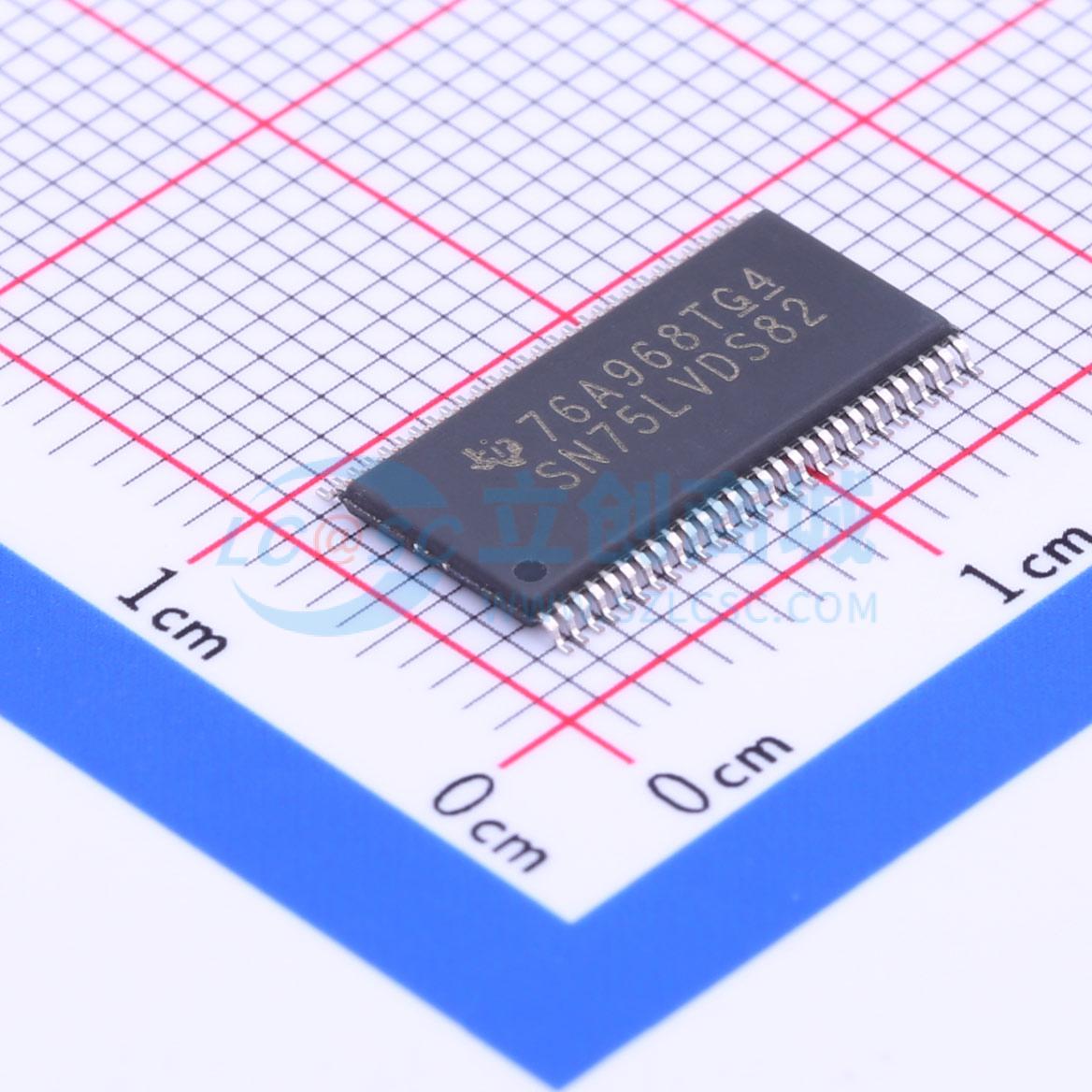

温馨提醒：图片仅供参考，商品以实物为准
SN75LVDS82DGGR
FlatLinkTM 接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN75LVDS82 FlatLinkTM 接收器包含四个串行输入、7位并行输出移位寄存器，一个7倍时钟合成器和五个低电压差分信号(LVDS)线路接收器。这些功能允许从兼容的发射器（如SN75LVDs81）接收同步数据，并在CLKIN速率下将数据卸载到28位宽的LVTTL并行总线。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75LVDS82DGGR
- 商品编号
- C47041
- 商品封装
- TSSOP-56-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.515克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 4 | |
| 工作电压 | 3.3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 1.904Gbps | |
| 工作温度 | 0℃~+70℃ | |
| 电平标准 | LVDS | |
| 功能特性 | 低功耗待机/失效自动关断 |
商品概述
SN75LVDS82 FlatLink接收器是一款集成芯片，单芯片内集成四个串行输入、7位并行输出移位寄存器，一个7×时钟合成器，以及五个低电压差分信号LVDS线路接收器。该芯片可通过五根平衡导线接收来自兼容发送器的同步数据，扩展为28位单端低压TTL LVTTL同步数据，传输速率更低；也可配合SN75LVDS84实现21位传输。接收时，高速LVDS数据以LVDS输入时钟CLKIN的7倍速率被接收并加载到寄存器，随后以CLKIN速率卸载到28位宽LVTTL并行总线上；锁相环PLL时钟合成电路生成用于内部时钟的7×时钟以及扩展数据的输出时钟，该芯片在输出时钟CLKOUT的下降沿输出有效数据。该芯片仅需要为差分输入配备五个线路终端电阻，几乎不需要额外控制，数据传输对用户透明，发送端输入与接收端输出的数据总线状态一致。用户可通过低电平有效的关断清零SHTDN输入禁止时钟，关闭LVDS接收器以降低功耗；SHTDN为低电平时，所有内部寄存器清零为低电平，并将TTL输出置于高阻状态。该芯片的正常工作环境温度范围为0℃至70℃。
商品特性
- 支持4:28数据通道扩展，吞吐量最高可达1904Mbps
- 适用于控制器到显示器的SVGA、XGA或SXGA显示数据传输，电磁干扰极低
- 输入为四个数据通道加时钟的低压差分通道，输出为28个数据加时钟的低压TTL通道
- 采用单一3.3V电源供电，典型功耗250mW
- SHTDN输入兼容5V电平
- 输出由时钟下降沿触发
- 禁用状态下功耗小于1mW
- 像素时钟频率范围为31MHz至68MHz
- 内置锁相环无需外部元件
- 采用端子间距为20密尔的薄型缩小小外形封装TSSOP
- 输入满足或超过ANSI EIA/TIA-644标准要求
应用领域
- 打印机
- 配备LCD的电器
- 数码相机
- 笔记本电脑和个人电脑显示器
- 工业PC
- 工业自动化显示器
- 医疗设备显示器
- 投影仪
- 体重秤
