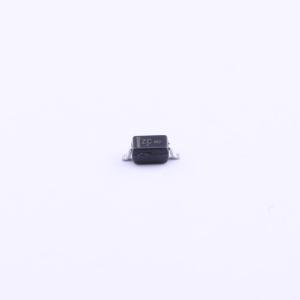

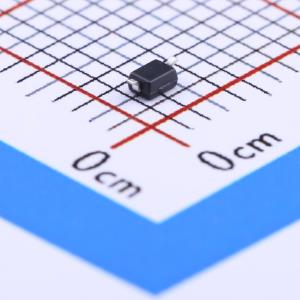

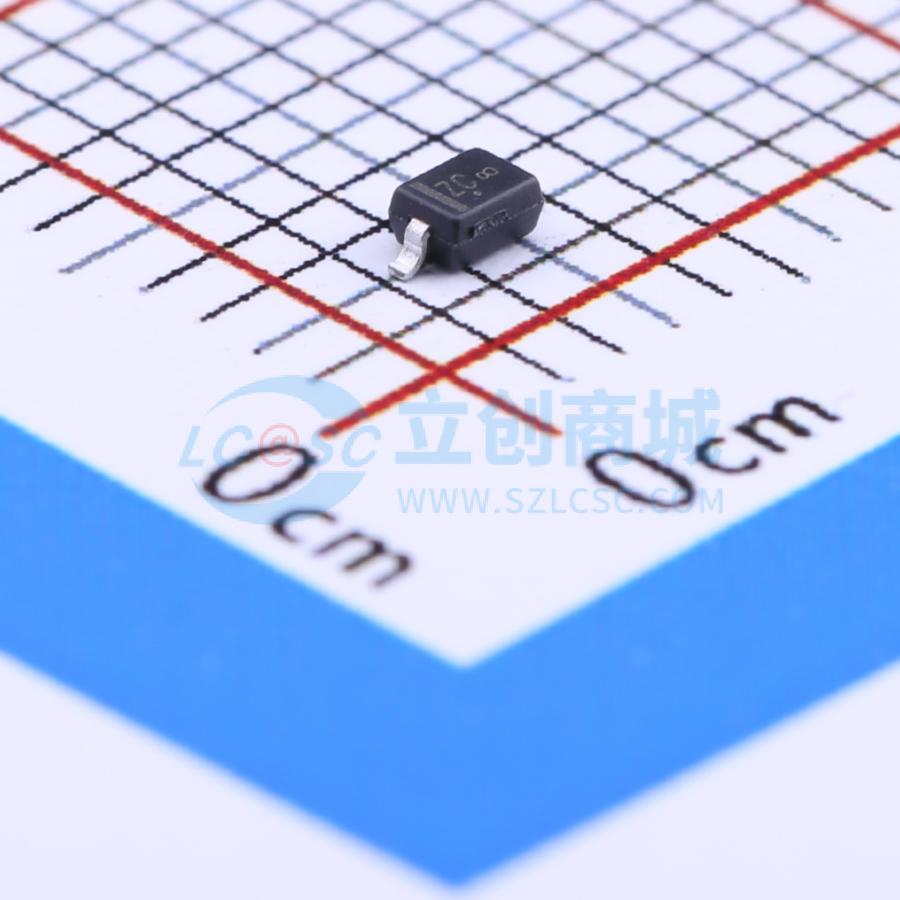

SD12T1G
单向ESD 12V截止 峰值脉冲电流：15A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些浪涌保护二极管专为需要瞬态过电压保护功能的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SD12T1G
- 商品编号
- C46967
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 15.75V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 类型 | ESD | |
| Cj-结电容 | 150pF |
商品概述
这些浪涌保护二极管专为需要瞬态过电压保护能力的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。
商品特性
- 稳态功率耗散：300mW
- 峰值功率：350 W（8x20μs）
- 低泄漏电流
- 负极用极性带标识
- 封装重量：4.507mg/每只
- 符合IEC61000 - 4 - 2标准4级，15kV（空气放电），8kV（接触放电）
- 符合IEC6100 - 4 - 4标准4级，40 A
- 符合IEC6100 - 4 - 5（雷击）标准，24 A
- 符合16kV人体模型ESD要求
- 汽车及其他需要独特产地和控制变更要求的应用采用SZ前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅且符合RoHS标准
应用领域
-计算机-打印机-商用机器-通信系统-医疗设备
