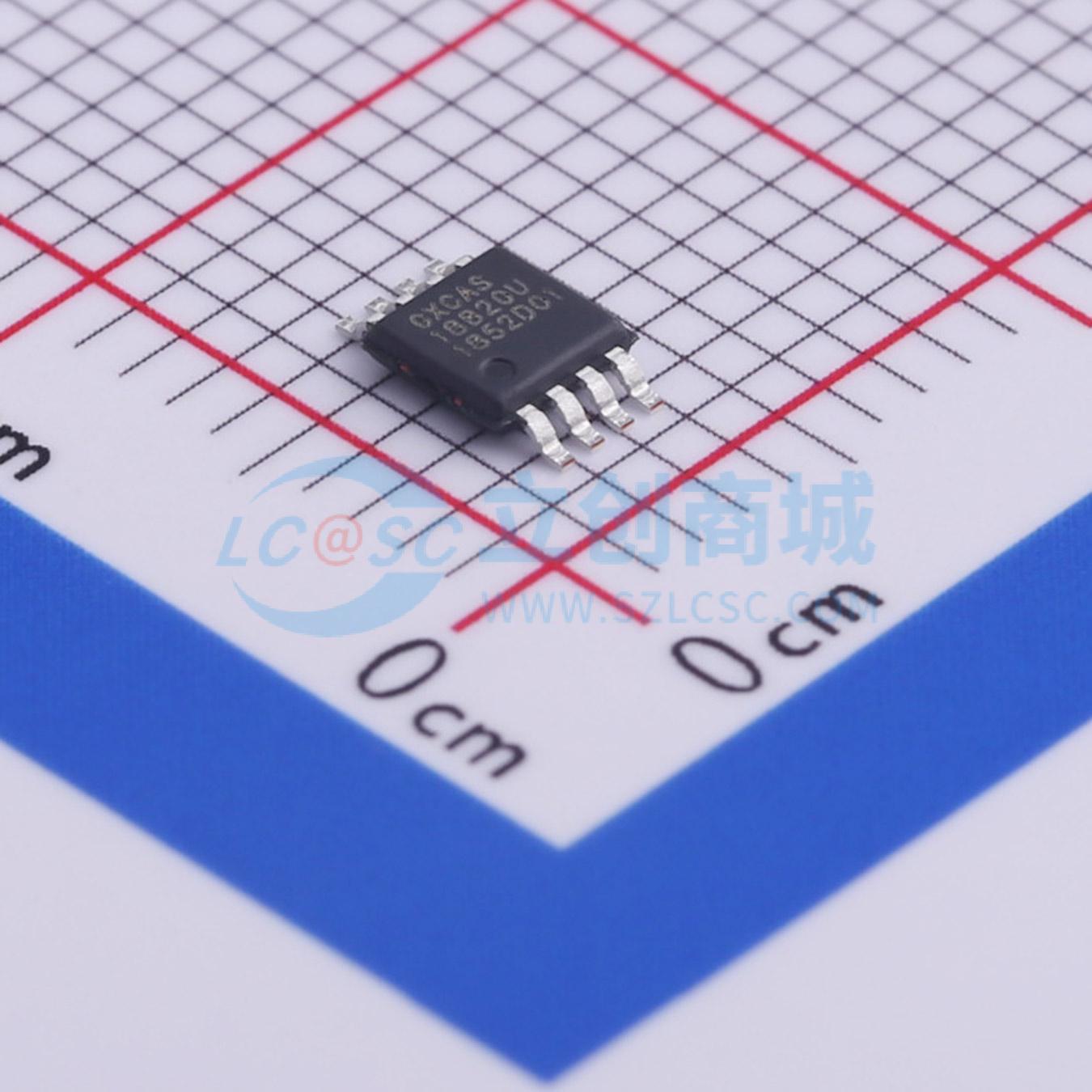

温馨提醒：图片仅供参考，商品以实物为准
GX18B20U
可编程分辨率单总线数字温度计
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GX18B20数字温度计提供9到12bit分辨率的温度测 量，可以通过可编程非易失性存储单元实现温度的下限 和上限报警。GX18B20采用单总线协议与上位机进行通 信，只需要一根信号线和一根地线。它的温度测量范围为 -55℃~ +125℃(-67°F to +257°F)。在-10℃~70℃范围内 的测试精度可以达到±0.4℃。
- 品牌名称
- GXCAS(中科银河芯)
- 商品型号
- GX18B20U
- 商品编号
- C472475
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -55℃~+125℃ | |
| 精度 | ±0.5℃ | |
| 工作电压 | 2.5V~5.5V | |
| 待机电流 | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | 单总线 | |
| 温度转换时间 | 750ms | |
| 温度分辨率 | 12bit | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；可配置温度输出；片内非易失参数存储；低功耗待机 |
商品概述
GX18B20数字温度计提供9到12bit分辨率的温度测量，可通过可编程非易失性存储单元实现温度的下限和上限报警。它采用单总线协议与上位机通信，只需一根信号线和一根地线。温度测量范围为 -55°C ~ +125°C，在 -10°C ~ 85°C 范围内测试精度可达 ±0.4°C。还可工作在寄生模式下，通过信号线对芯片供电，无需额外供电电源。每个GX18B20有独立的64位序列号，可将多个串联在同一根单总线上组网，一个处理器就能控制分布在大面积区域中的多颗GX18B20，适合HVAC环境控制、建筑、设备、粮情测温和工业测温以及过程监测控制等应用领域。
商品特性
- 采用单总线接口，仅需一个端口引脚进行通信
- 每颗芯片具有独立的64位序列号
- 具有多点分布式测温功能，无需外围元器件
- 可通过数据线供电，供电电压范围为 2.5V ~ 5.5V
- 温度测量范围为 -55°C to +125°C (-67°F to +257°F)
- 在 -10°C ~ 85°C 范围内精确度为 ±0.4°C
- 温度分辨率9 - 12位可选
- 最高12位精度下，温度转换速度小于750ms
- 具有用户自定义的非易失性温度报警设置
- 报警搜索命令可识别并标识超过程序设定温度的器件
- 超强静电保护能力：HBM8000V，MM800V
- 可提供贴片的MSOP8、SOP8封装和3脚的TO - 92、TO - 92S、TO - 92A封装
应用领域
- 温度控制
- 工业系统
- 消费品
- 粮情测温
- 温度计
