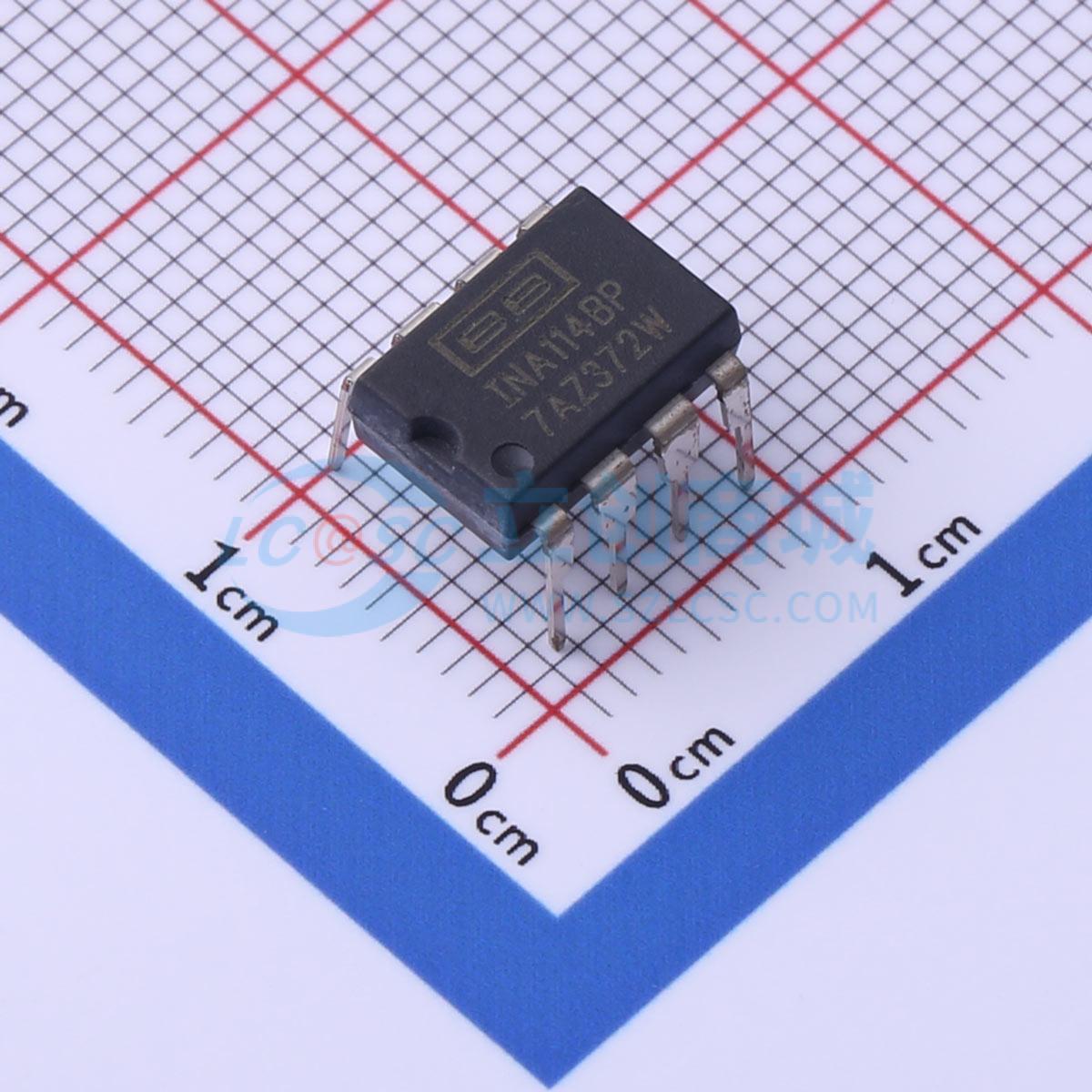

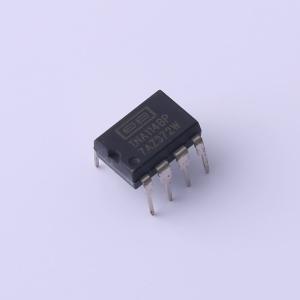

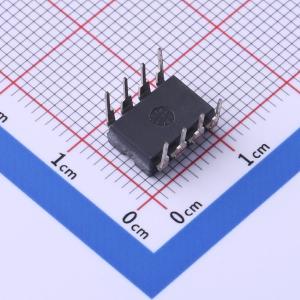

温馨提醒：图片仅供参考，商品以实物为准

INA114BP

精密仪表放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: INA114 1MHz、50μV、11nV/√Hz、3mA 功耗、精密仪表放大器
品牌名称: TI(德州仪器)
商品型号: INA114BP
商品编号: C472483
商品封装: PDIP-8
包装方式: 管装
商品毛重: 0.52克(g)

商品参数

	属性	参数值
	商品目录	仪表放大器
	放大器数	单路
	共模抑制比(CMRR)	115dB
	输入偏置电流(Ib)	2nA
	输入失调电压(Vos)	50uV
	增益带宽积(GBP)	-
	压摆率(SR)	1V/us
	输出电流	5mA
	输出类型	单端
	静态电流(Iq)	3mA

	属性	参数值
	输入失调电压温漂(Vos TC)	250nV/℃
	工作温度	-40℃~+85℃
	噪声密度(eN)	15nV/√Hz
	输入失调电流(Ios)	2nA
	输入失调电流温漂(Ios TC)	8pA/℃
	单电源	4.5V~36V
	双电源(Vee ~ Vcc)	-18V~-2.25V；2.25V~18V
	稳定时间	18us
	功能特性	外部电阻增益；过压保护

商品概述

INA114是一款低成本、通用型仪表放大器，具有出色的精度。其通用的三运放设计和小巧的尺寸使其适用于广泛的应用场景。单个外部电阻即可设置1至10,000的任意增益。内部输入保护可承受高达±40V的电压而不损坏。 INA114经过激光微调，具有极低的失调电压（50μV）、漂移（0.25μV/℃）和高共模抑制比（增益G = 1000时为115dB）。它可在低至±2.25V的电源电压下工作，适用于电池供电和单5V供电系统。最大静态电流为3mA。

商品特性

低失调电压：最大50μV
低漂移：最大0.25μV/℃
低输入偏置电流：最大2nA
高共模抑制比：最小115dB
输入过压保护：±40V
宽电源范围：±2.25至±18V
低静态电流：最大3mA
8引脚塑料封装和SOL - 16封装

应用领域

电桥放大器
热电偶放大器
热电阻（RTD）传感器放大器
医疗仪器
数据采集
