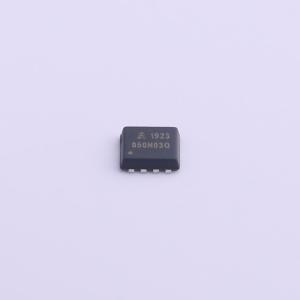

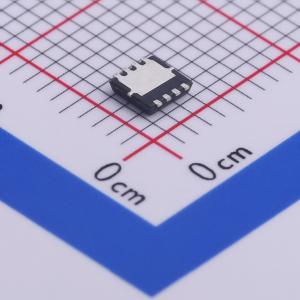

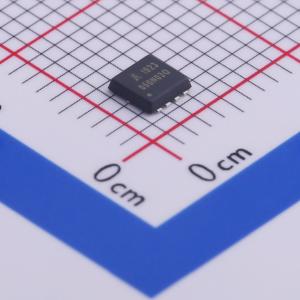

温馨提醒：图片仅供参考，商品以实物为准
AP050N03Q
1个N沟道 耐压:30V 电流:65A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,30V,65A,4.5mΩ@10V
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP050N03Q
- 商品编号
- C471915
- 商品封装
- PDFN-8(3.1x3.1)
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 65A | |
| 导通电阻(RDS(on)) | 6.5mΩ@4.5V,20A | |
| 耗散功率(Pd) | 45W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V@250uA | |
| 栅极电荷量(Qg) | 38.4nC@15V | |
| 输入电容(Ciss@Vds) | 1.784nF@15V | |
| 反向传输电容(Crss) | 212pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
LonFET™功率MOSFET采用先进的超结技术制造。由此生产的器件具有极低的导通电阻，特别适用于需要高功率密度和出色效率的应用。
商品特性
- VDS = 30V,ID = 65
- RDS(ON) = 4.5 m Ω(典型值),VGS = 10 V
- RDS(ON) = 6.5mΩ(典型值),VGS = 4.5V
- 高密度单元设计,实现超低 RDS(on)
- 极低的导通电阻RDS(ON)
- 高 EAS,稳定性和一致性良好
- 工作温度达150 °C
- 无铅引脚镀层
应用领域
- DC/DC转换器
- 适用于高频开关和同步整流
