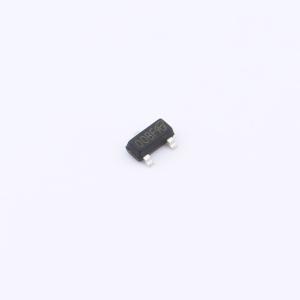

温馨提醒：图片仅供参考，商品以实物为准
SI2302CDS-T1-BE3-VB
N沟道 耐压:20V 电流:6A
- 描述
- 台积电流片，长电科技封装；SOT23；N—Channel沟道,20V；6A；RDS(ON)=28mΩ@VGS=4.5V,VGS=12V；Vth=0.45~1V；这是一款单N型场效应晶体管，适用于多种应用场景。采用Trench工艺制造；可用作开关电源的关键部件，驱动汽车电子系统中的各种负载，控制和驱动各种工业设备和机器人系统。
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- SI2302CDS-T1-BE3-VB
- 商品编号
- C45662633
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 50mΩ@1.8V | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 14nC@5V | |
| 输入电容(Ciss) | 865pF | |
| 反向传输电容(Crss) | 55pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 105pF |
商品特性
- 符合 IEC 61249-2-21 定义的无卤要求
- 低阈值：2 V（典型值）
- 低输入电容：25 pF
- 快速开关速度：25 ns
- 低输入和输出泄漏电流
- TrenchFET 功率 MOSFET
- 符合 RoHS 指令 2002/95/EC
- 低失调电压
- 低电压工作
- 无需缓冲器即可轻松驱动
- 高速电路
- 低误差电压
应用领域
- 直接逻辑电平接口：TTL/CMOS
- 驱动器：继电器、螺线管、灯、锤、显示器、存储器、晶体管等
- 电池供电系统
- 固态继电器
