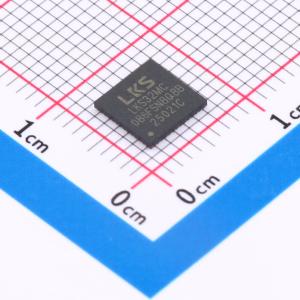

LKS32MC086FSN8Q8B

LKS32MC086FSN8Q8B是一款基于32位内核、面向电机控制应用的专用处理器。它集成了三相全桥自举式栅极驱动模块，可直接驱动6个N型MOSFET。该器件采用双电源供电，MCU部分工作电压范围为3.0V~5.5V，内部集成一个LDO为数字电路供电。其工作温度范围为-40℃~105℃。芯片内置4MHz高精度RC时钟，在-40℃~105℃范围内精度在±1%之内，并内置32KHz低速时钟供低功耗模式使用；内部PLL可提供最高96MHz时钟。外设资源包括两路UART、一路SPI、一路IIC、一路CAN、两个16位通用定时器、两个32位通用定时器、一个支持8路PWM输出的电机控制专用PWM模块、霍尔信号专用接口以及最多4组16位GPIO。模拟模块集成了一路12位SAR ADC（支持同步双采样，最高3Msps，最多12通道）、四路运算放大器（可配置为差分PGA模式）、两路比较器（可设置滞回模式）、一个12位DAC、一个±2℃精度的温度传感器、一个精度为0.8%的1.2V电压基准源、一个低功耗LDO及电源监测电路、高精度低温漂高频RC时钟和晶体起振电路。该处理器具有高可靠性、高集成度，有助于减小最终产品体积并节约BOM成本。其内部集成的高速运放和比较器可满足单电阻、双电阻、三电阻等多种电流采样拓扑需求；高速运放集成高压保护电路，允许高电压共模信号直接输入，能以简单电路实现MOSFET电阻直接电流采样。应用专利技术使ADC与高速运放达到配合，可处理更宽的电流动态范围，同时兼顾高速小电流和低速大电流的采样精度。整体控制电路简洁高效，抗干扰能力强，稳定可靠。该产品支持IEC/UL60730功能安全认证。
