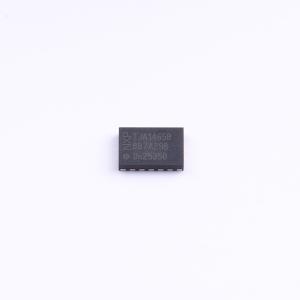

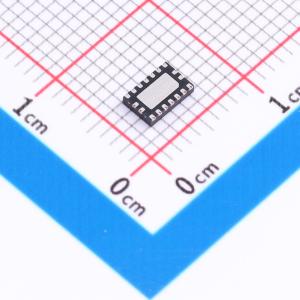

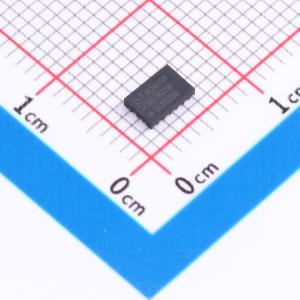

TJA1465BHG/0J
支持部分网络的CAN SiC收发器
- 品牌名称
- NXP(恩智浦)
- 商品型号
- TJA1465BHG/0J
- 商品编号
- C45529509
- 商品封装
- DHVQFN-18(4.5x3)
- 包装方式
- 编带
- 商品毛重
- 1.369231克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 8Mbps | |
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 通道数 | 1 | |
| 静态电流 | 3uA | |
| 功能特性 | 唤醒功能；欠压保护；热关断保护；ESD保护；TXD占优超时；局部唤醒；低功耗模式；SPI接口；使能 |
商品概述
TJA1465是一款高速CAN收发器，可在控制器局域网（CAN）或灵活数据速率CAN（CAN FD）协议控制器与物理双线CAN总线之间提供接口。TJA1465收发器实现了ISO 11898-2:2024和SAE J2284-1至SAE J2284-5中定义的CAN物理层，使其与高速经典CAN和CAN FD收发器完全兼容。TJA1465的开发符合ISO 26262标准，达到ASIL B等级。该器件在待机和睡眠模式下功耗极低。它支持通过ISO 11898-2:2024中规定的选择性唤醒功能实现CAN部分组网，是仅需激活必要节点的CAN系统实现的理想选择。执行功能时不需要的节点可以断电，以最小化系统功耗，即使在CAN总线流量运行时也是如此。TJA1465包含一个用于配置、模式控制和诊断的SPI接口。TJA1465B还具备三个通用I/O引脚（GPIO）和一个CAN发射器使能/禁用输入。TJA1465可配置为在等待有效唤醒帧时忽略CAN FD和CAN XL帧。这种称为CAN FD/XL被动的部分组网附加功能，非常适合支持经典CAN、CAN FD和CAN XL混合通信的网络。在正常模式下，TJA1465支持外部CAN协议控制器，根据经典CAN、CAN FD或SIC模式下的CAN XL进行通信，而无需切换到快速模式（根据ISO 11898-2:2024附录A）。TJA1465具备ISO 11898-2:2024中定义的CAN信号改善能力（SIC）。SIC显著减少了网络上的信号振铃，使得在更大、更复杂的拓扑结构中实现可靠的2 Mbit/s和5 Mbit/s CAN FD通信成为可能。严格的位时序对称性支持高达8 Mbit/s的CAN FD通信。
商品特性
- 符合ISO 11898-2:2024参数集A-C、SAE J2284-1至SAE J2284-5以及SAE J1939-14规范
- 符合ISO 26262 ASIL B等级
- 通过选择性唤醒功能实现部分组网能力
- 可配置的通用I/O引脚（TJA1465B）
- 第二路RXD和/或TXD引脚（RXD2/TXD2），可通过GPIO配置（TJA1465B）
- 直接发射器开关控制输入（TXEN_N）（TJA1465B）
- 符合ISO 11898-2:2024参数集C定义的CAN信号改善能力，可显著减少网络上的信号振铃效应
- 自主总线偏置
- 低电磁辐射（EME）和高电磁抗扰度（EMI）
- 符合AEC-Q100 Grade 1认证
- VIO输入，用于与1.8 V ~ 5 V的微控制器接口
- 用于节点诊断和故障隔离的只听模式
- TJA1465A提供SO14封装和具有自动光学检测能力的无引线HVSON14封装
- TJA1465B提供具有自动光学检测能力的DHVQFN18封装
- 深绿色产品（无卤素且符合有害物质限制规定）
- 可选择的RXD中断；可选择仅发出唤醒和上电相关中断或所有中断
- 4字节通用存储器
- SPI系统复位
- 通过CAN引脚支持生产线末端微控制器编程
- 可选择的WAKE引脚滤波时间
- 所有电源引脚均具有欠压检测，并在低于欠压阈值时具有明确定义的行为
- 功能保证从欠压检测阈值直至最大限制电压值
- 当电池电压降至关断模式阈值以下时，收发器与总线断开连接（高阻态）
- 内部偏置TXD以实现明确定义的故障安全行为
- 待机和睡眠模式电流极低，支持本地和远程唤醒能力
- 通过WAKE引脚实现本地唤醒
- 通过唤醒模式（WUP）或唤醒帧（WUF）实现远程唤醒
- 可配置的CAN唤醒模式（dom-rec-dom或dom-rec-dom-rec），符合ISO 11898-2:2024
- 符合ISO 11898-2:2024的选择性唤醒
- 包含TJA1465的整个节点可通过INH引脚断电，同时仍支持本地和远程唤醒
- 仅需VBAT即可支持本地和远程唤醒
- 通过低功耗只听模式支持伪组网
- 过温诊断和保护
- 发送数据（TXD）显性超时诊断和保护
- 总线显性故障诊断
- 冷启动诊断（首次连接电池）
- 总线引脚具有高ESD处理能力
- 总线引脚和VBAT受到保护，可抵御汽车瞬态事件
