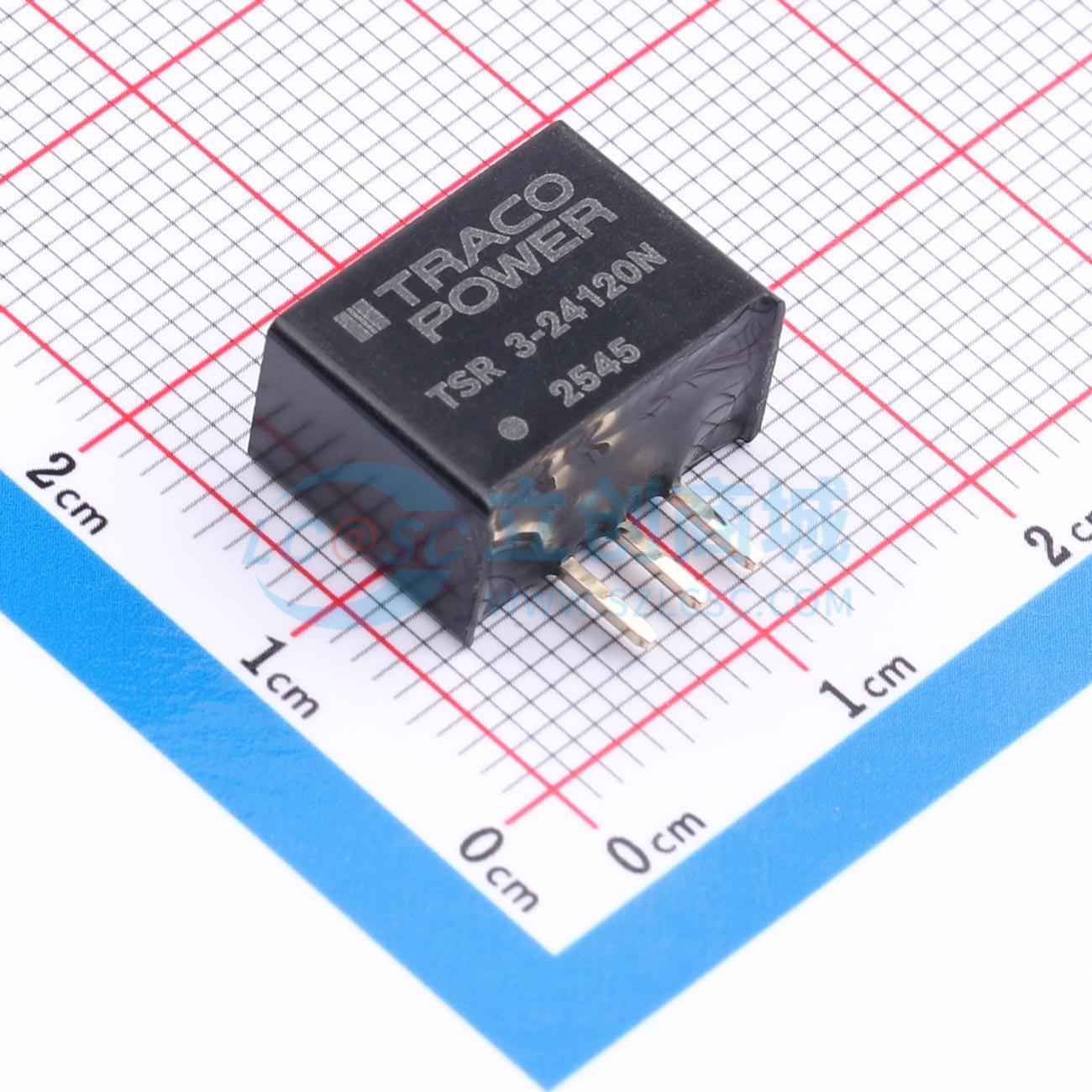

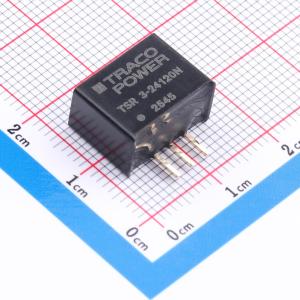

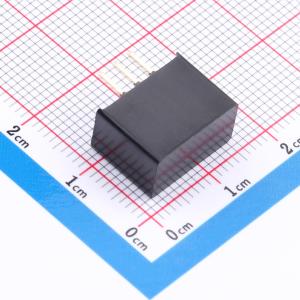

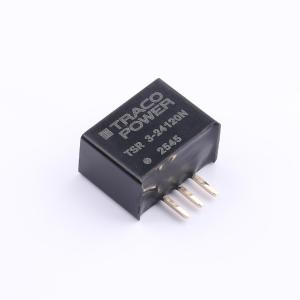

TSR 3-24120N
非隔离式DC/DC转换器，成本效益高，紧凑SIP-3封装，引脚与TO-220兼容，热性能出色，具备短路保护等功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TRACO POWER
- 商品型号
- TSR 3-24120N
- 商品编号
- C45533985
- 商品封装
- 插件,14x7.6mm
- 包装方式
- 管装
- 商品毛重
- 4.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | 塑封型 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 15V~36V | |
| 转换效率 | 94% | |
| 输出电压(Vout) | 12V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 1mA | |
| 纹波噪声 | 75mVp-p | |
| 开关频率 | 1MHz | |
| 最大容性负载 | 470uF | |
| 工作温度 | -40℃~+90℃ | |
| 长度 | 14mm | |
| 宽度 | 7.6mm | |
| 高度 | 10.2mm | |
| 功能特性 | 短路保护；欠压保护；过流保护；自动故障恢复 |
商品概述
TSR 3N 是一款 3 安培降压开关稳压器系列，可直接替代任何 TO - 220 封装的线性稳压器。它采用紧凑的 SIP - 3 塑料封装，是新一代负载点（POL）转换器的补充，着重于成本效益设计，同时改善关键电气规格。输入范围为 4.6 ~ 36 VDC，输出电压为 1.2 ~ 15 VDC。根据型号不同，高效设计允许在高达 +90°C 的环境温度（在标称输入电压下）下满负载运行，无需任何散热片或强制冷却。TSR 3N 系列还具备短路保护、电流限制和欠压锁定等重要功能。总体而言，它在许多环境中具有广泛的应用范围，特别适用于高产量项目，该系列不仅能提供高成本效益，还能提供可靠的解决方案，有助于降低生产成本。
商品特性
- 高成本效益设计
- 紧凑的 SIP - 3 封装：14×7.6×10.2 mm
- 引脚与 TO - 220 封装线性稳压器兼容
- 出色的热性能
- 工作温度范围：–40°C ~ +90°C
- 效率高达 95%
- 宽输入工作范围：4.6 ~ 36 VDC
- 具备短路保护、电流限制和欠压锁定功能
- 出色的线路/负载调节能力
