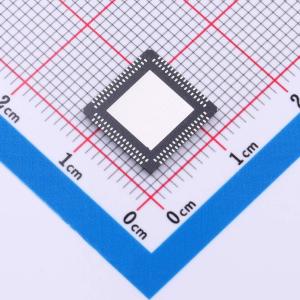

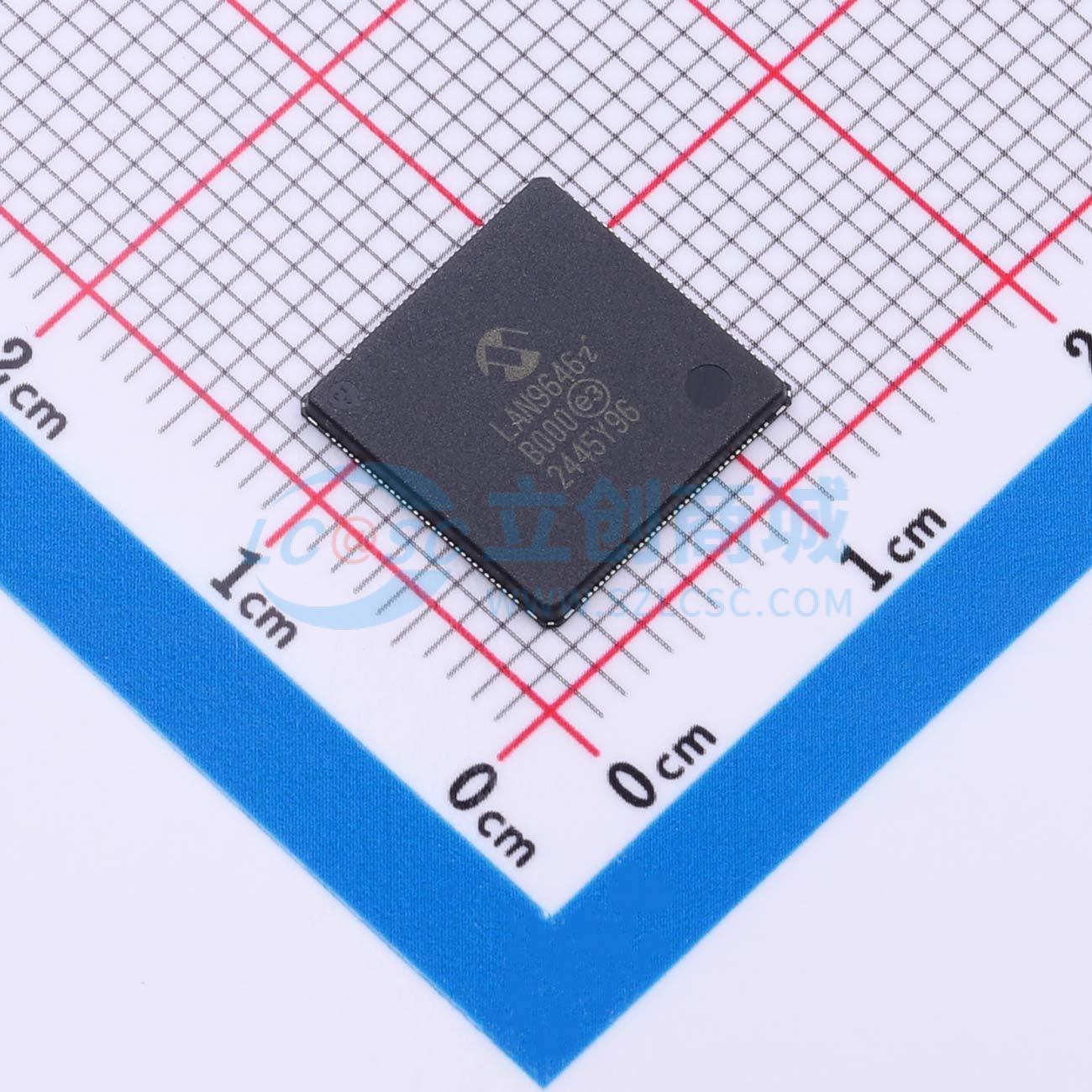

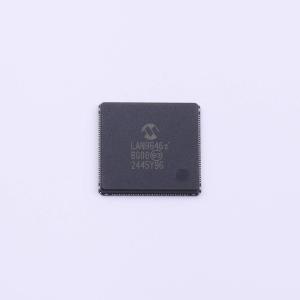

温馨提醒：图片仅供参考，商品以实物为准
LAN9646-I/MXX
6端口千兆以太网交换机，带有SGMII和RGMII/MII/RMII接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- LAN9646-I/MXX
- 商品编号
- C45413822
- 商品封装
- DVQFN-132
- 包装方式
- 托盘
- 商品毛重
- 20.533333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网交换机 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 端口独立掉电；远端故障检测；自动极性纠正；回声消除；低功耗模式 |
商品概述
该器件是一款六端口千兆以太网交换机，集成了一个支持SGMII接口的10/100/1000以太网MAC、一个支持可配置RGMII/MII/RMII接口的10/100/1000以太网MAC，以及四个集成的10/100/1000BASE-T物理层收发器。它采用非阻塞的线速以太网交换架构，提供全面的转发和过滤控制，包括访问控制列表过滤、完整的VLAN和QoS支持，以及EtherGreen™电源管理功能。该器件支持灵活的配置寄存器访问，包括高速SPI、I²C、MIIM接口以及通过任意端口进行的带内管理。它提供商业/工业温度范围支持，并采用132引脚DVQFN（11×11mm）RoHS兼容封装。
商品特性
- 一个支持10/100/1000以太网MAC和SGMII接口的外部端口
- 一个支持10/100/1000以太网MAC和可配置RGMII/MII/RMII接口的外部端口
- 四个集成的物理层端口，支持1000BASE-T/100BASE-TX/10BASE-Te IEEE 802.3标准
- 非阻塞的存储转发交换架构，利用4096条目转发表和256k字节帧缓冲区确保快速数据包传输
- 支持巨型帧，最大可达9000字节
- 端口镜像/监控/嗅探：可将任意端口的入口和/或出口流量进行镜像
- 支持IEEE 802.1Q VLAN，具有128个活动VLAN组和完整的4096个VLAN ID范围
- 支持IEEE 802.1p/Q标签的每端口插入/移除
- 支持IEEE 802.1X访问控制（基于端口和基于MAC地址）
- 支持IGMP v1/v2/v3侦听，用于组播数据包过滤
- 支持IPv4/IPv6 QoS，具有4个优先级队列
- 支持可编程的入口/出口端口速率限制和广播风暴保护
- 支持高速4线SPI（最高50MHz）和I²C接口访问所有内部寄存器
- 支持MII管理接口访问所有物理层寄存器
- 支持通过任意数据端口进行带内管理
- 支持能量检测掉电模式、动态时钟树控制、未使用端口的独立掉电以及全芯片软件掉电
- 支持局域网唤醒待机电源模式，带有PME中断输出，用于在触发事件时唤醒系统
应用领域
- 独立10/100/1000Mbps以太网交换机
- VoIP基础设施交换机
- 宽带网关/防火墙
- Wi-Fi接入点
- 集成DSL/电缆调制解调器
