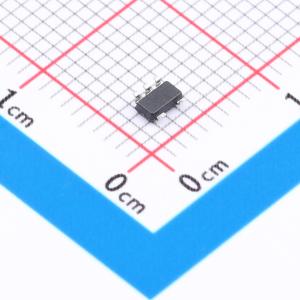

温馨提醒：图片仅供参考，商品以实物为准
MCP6571RT-E/OT
1.8V, 40 ns 低功耗推挽输出比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CMOS/TTL 兼容比较器可在低至 1.8V 的单电源电压下工作，每个比较器的最大静态电流为 70 μA。该系列比较器具有上电复位功能，可使输出保持高阻抗，直到电源电压 VDD 升至足以控制比较器的电压。它们还具有低输入失调电压（最大 ±7mV）。 这些比较器针对具有大于轨到轨输入操作的低功耗、单电源应用进行了优化。内部输入迟滞消除了由于内部输入噪声电压引起的输出切换，从而降低了电流消耗。这些比较器提供推挽输出。 该系列提供单通道、双通道和四通道封装。所有器件均采用先进的 CMOS 工艺设计，并在 -40℃ 至 +125℃ 的扩展温度范围内进行了全面测试。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6571RT-E/OT
- 商品编号
- C45414272
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 输入失调电压(Vos) | 7mV | |
| 输入偏置电流(Ib) | 1pA | |
| 传播延迟(tpd) | 40ns | |
| 滞后电压(Vhys) | 6mV |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 75dB | |
| 静态电流(Iq) | 70uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 功能特性 | - |
商品概述
该系列CMOS/TTL兼容比较器采用单电源供电，工作电压可低至1.8V，同时静态电流极低（每个比较器最大70 µA）。该系列比较器集成了上电复位功能，可在电源电压VDD升至足以控制比较器的电压之前保持输出高阻抗。它们还具有低输入失调电压（最大±7 mV）。这些比较器针对低功耗、单电源应用进行了优化，输入范围超过轨到轨。内部输入迟滞消除了因内部输入噪声电压导致的输出切换，从而降低了电流消耗。这些比较器提供推挽输出。该系列提供单路、双路和四路封装。所有器件均采用先进的CMOS工艺设计，并在-40°C到+125°C的扩展温度范围内完全指定。
商品特性
- 在VDD = 5.5V时的传播延迟：高到低典型值40 ns，低到高典型值33 ns
- 低静态电流：每个比较器最大70 µA
- 低输入失调电压：最大±7 mV
- 电源电压范围：1.8V到5.5V
- 轨到轨输入
- 上电复位
- 小型封装：单路采用SC70-5、SOT-23-5；双路采用SOIC-8、MSOP-8；四路采用SOIC-14、TSSOP-14
- 扩展温度范围：-40°C到+125°C
- 符合AEC Q100标准
应用领域
- 汽车电子
- 便携式设备
- 医疗诊断设备
- RC定时器
- 传感器信号调理
