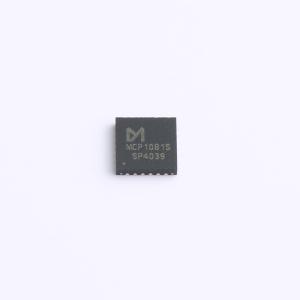

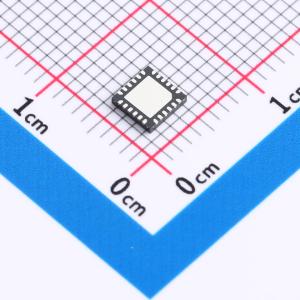

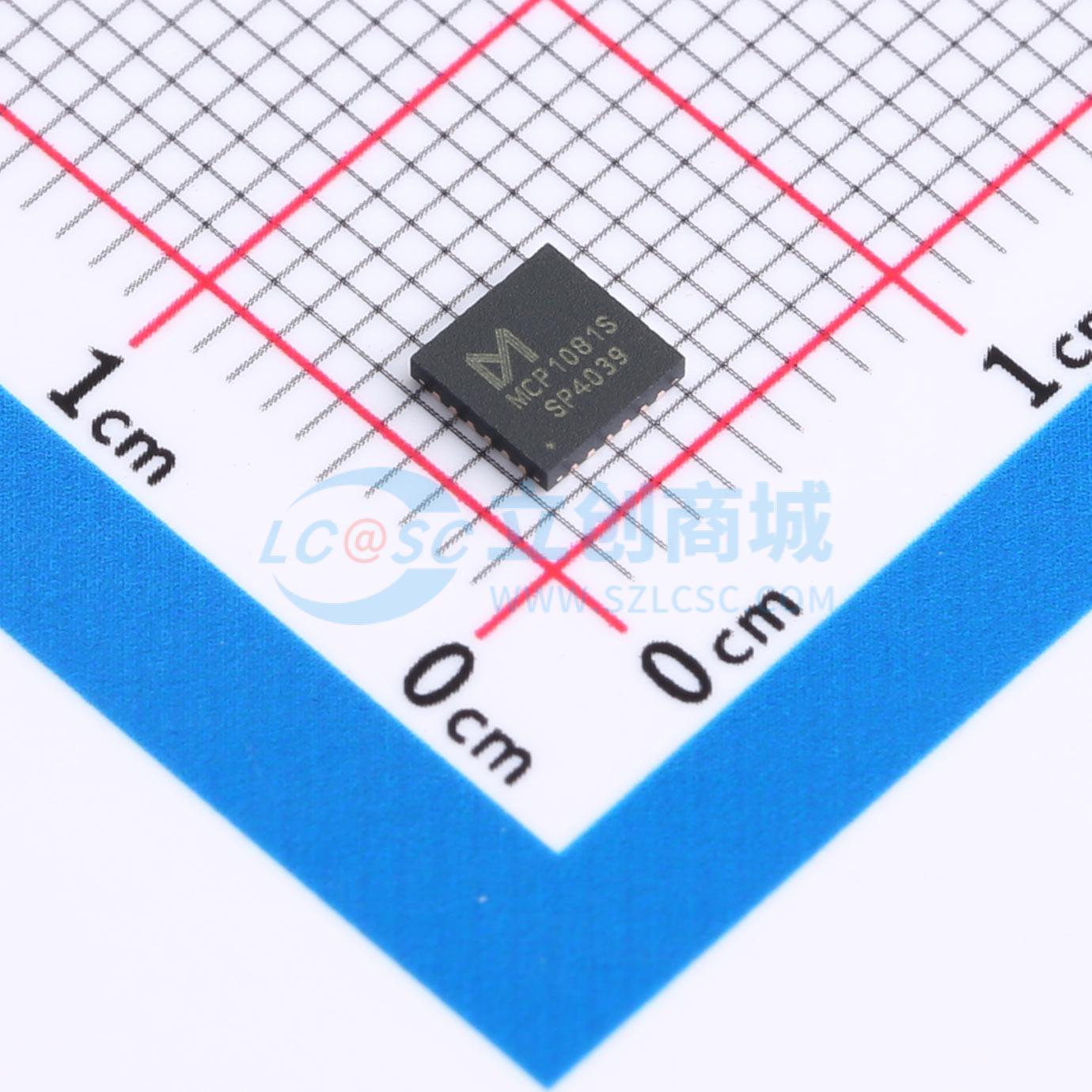

MCP1081S

MCP1081S 是新一代电容传感微处理器 SOC 芯片，集成了十通道、多模式、宽频电容模拟前端传感电路、微处理器、存储及丰富的 I/O 接口。电容测量频率在 0.1~30MHz 范围内可配置，输出为 16bit 数字信号，最高分辨率为 1fF。芯片支持多种工作模式，可测量单端电容、双端浮空电容和互电容多种模式。芯片内部集成了 16bit 高精度的数字温度传感器，可用于需要温度补偿及其它温度复合传感的场景。为解决各行业电容感知的嵌入式处理，SOC 芯片集成了 Arm Cortex - M0 内核的微处理器，可实现各种感知算法的边缘计算，将原始测量的振荡频率数值转换成电容值及液位、含水率、位移、接近距离等具体物理量。芯片内置了 16KB Flash 存储器及 2KB SRAM，可让开发者编写应用软件，并存储传感校准及应用数据。芯片同时集成了 ADC、高级定时器、通用定时器、16 位基本定时器等硬件资源以及 USART 和 I2C 等接口。

• 电容检测前端：
  • 10 路单端电容/5 路双端电容测量
  • 电容测量范围：1pF~10nF
  • 电容检测频率：100KHz~30MHz
  • 电容/频率分辨率：16bit
  • 支持有源屏蔽，相邻互电容测量
• 内核与系统：
  • 32 - bit Arm Cortex - M0
  • 工作频率可达 48MHz
• 存储器：
  • 16KB Flash 存储器
  • 2KB SRAM
• 时钟、复位和电源管理：
  • 2.3V~5.5V 供电
  • 上电/断电复位（POR/PDR）、可编程电压监测器（PVD）
  • 内嵌 48MHz HSI 高速振荡器
  • 内嵌 40KHz LSI 低速振荡器
  • 支持最高 48MHz 外部时钟输入（HSE，通过 OSCIN 引脚）
• 低功耗：
  • 支持低功耗模式，包括：睡眠（Sleep）和深度睡眠（Deep Sleep）
  • 平均功耗：12uA@1Hz
• 5 个定时器：
  • 1 个 16 位 4 通道高级控制定时器（TIM1）
  • 1 个 16 位 4 通道通用定时器（TIM3）
  • 1 个 16 位基本定时器（TIM14）
  • 1 个独立时钟的硬件看门狗定时器（IWDG）
  • 1 个 Systick 定时器：24 位自减型计数器
• 9 个快速 I/O 端口：
  • 所有 I/O 口可以映像到外部中断
  • 所有端口均可输入输出电压不高于 VDD 的信号
• 3 个通信接口：
  • 2 个 USART 接口
  • 1 个 I2C 接口
• 1 个 12 位模数转换器（ADC），支持最快 1μs 转换时间(1MSPS 采样率），配置 4 个外部通道和 1 个可采集内置参考电压的内部通道
• CRC 计算单元
• 96 位芯片唯一 ID（UID）
• 调试模式–串行调试接口（SWD）接口
• 工作温度范围 - 40℃~ + 85℃
• 单通道转换时间：0.1ms~23.5ms 可配置
• 内置 16bit 高精度数字测温

• 液位测量
• 含水率测量
• 干湿度分析
• 水浸传感
• 介电检测
• 接近感知
• 触控按键
