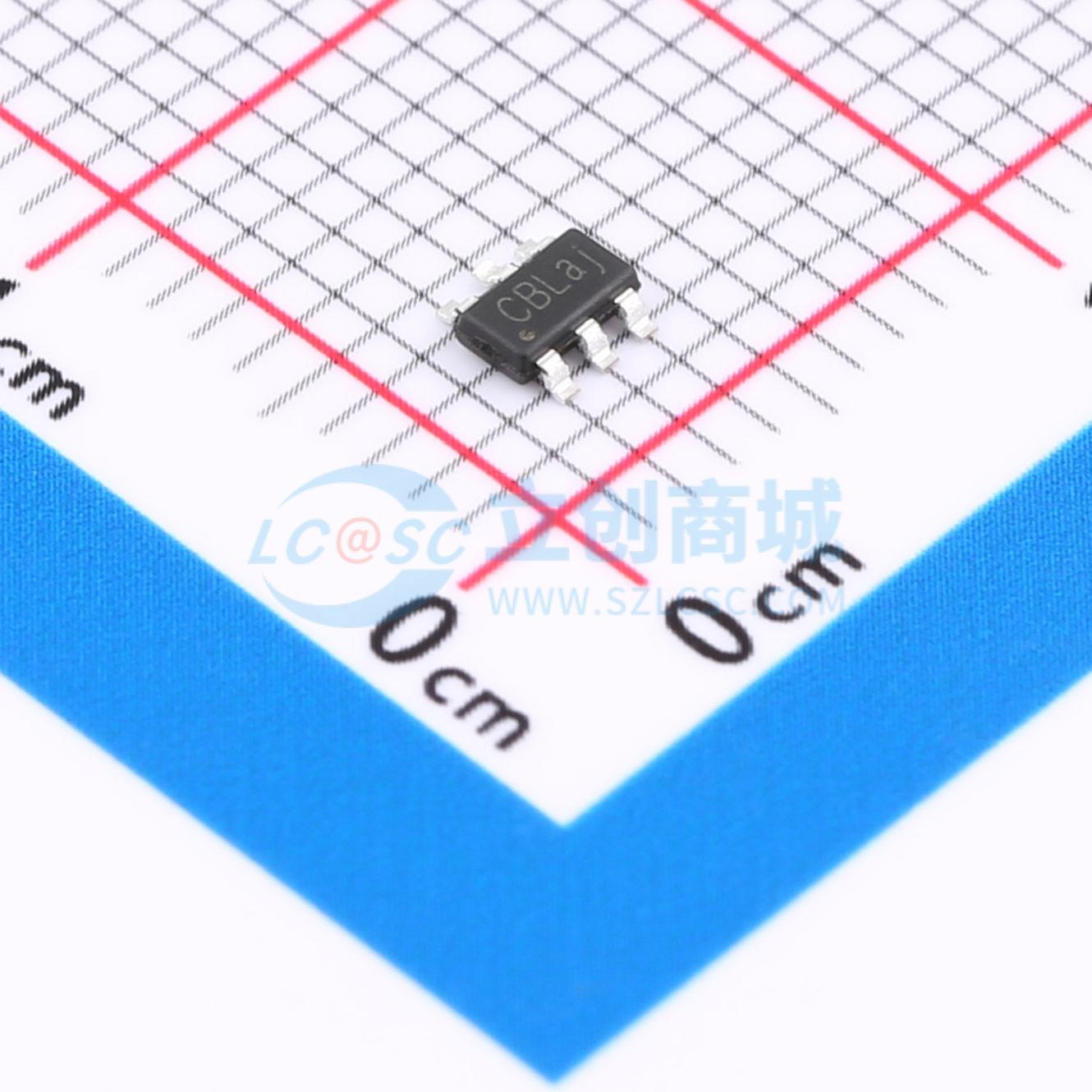

温馨提醒：图片仅供参考，商品以实物为准

HT5183ARTZ

4.5V 至20V输入，3A同步降压变换器

描述: 4.5V 至20V输入，3A同步降压变换器
品牌名称: HTCSEMI(海天芯)
商品型号: HT5183ARTZ
商品编号: C45359350
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.038167克(g)

商品参数

商品概述

HT5183A 和 HT5183B 是简单易用的 3A 同步降压转换器，输入电源电压范围为 4.5V 至 20V。两款器件均经过优化，最大限度地减少了运行所需的外部组件并且可以实现低待机电流。这些开关模式电源器件采用 COT 模式控制，能够提供快速瞬态响应，并且在无需外部补偿组件的情况下支持诸如高分子聚合物等低等效串联电阻 (ESR) 输出电容以及超低 ESR 陶瓷电容器。HT5183A 在脉冲跳跃模式下运行，从而能在轻载运行期间保持高效率。HT5183B 以强制 PWM 方式工作，有助于满足严格的电压调节精度要求。HT5183A 和 HT5183B 有 TSOT23 - 6 和 SOT563 封装，额定结温范围为：-40℃ 至 125℃。

商品特性

HT5183A/B 转换器集成了 80mΩ 和 40mΩ 场效应晶体管
持续电流: 3A
具有快速瞬态响应的 COT 模式控制
输入电压范围：4.5V 至 20V
输出电压范围：0.76V 或 0.807V 至 7V
脉冲跳跃模式（HT5183A）或连续电流模式（HT5183B）
550KHz 开关频率
低关断电流（小于 10μA）
1.5% 反馈电压精度 (25℃)
从预偏置输出电压中启动
逐周期过流限制
打嗝模式过流保护
非锁存欠压保护 (UVP) 和热关断 (TSD) 保护
固定软启动时间：1.0ms
符合 RoHS 标准

应用领域

液晶电视
网络家庭终端设备
数字机顶盒（STB）
监控设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~20V
	输出电压	760mV~7V
	输出电流	3A
	开关频率	550kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	380uA
	开关管(内置/外置)	内置
	输出类型	可调
