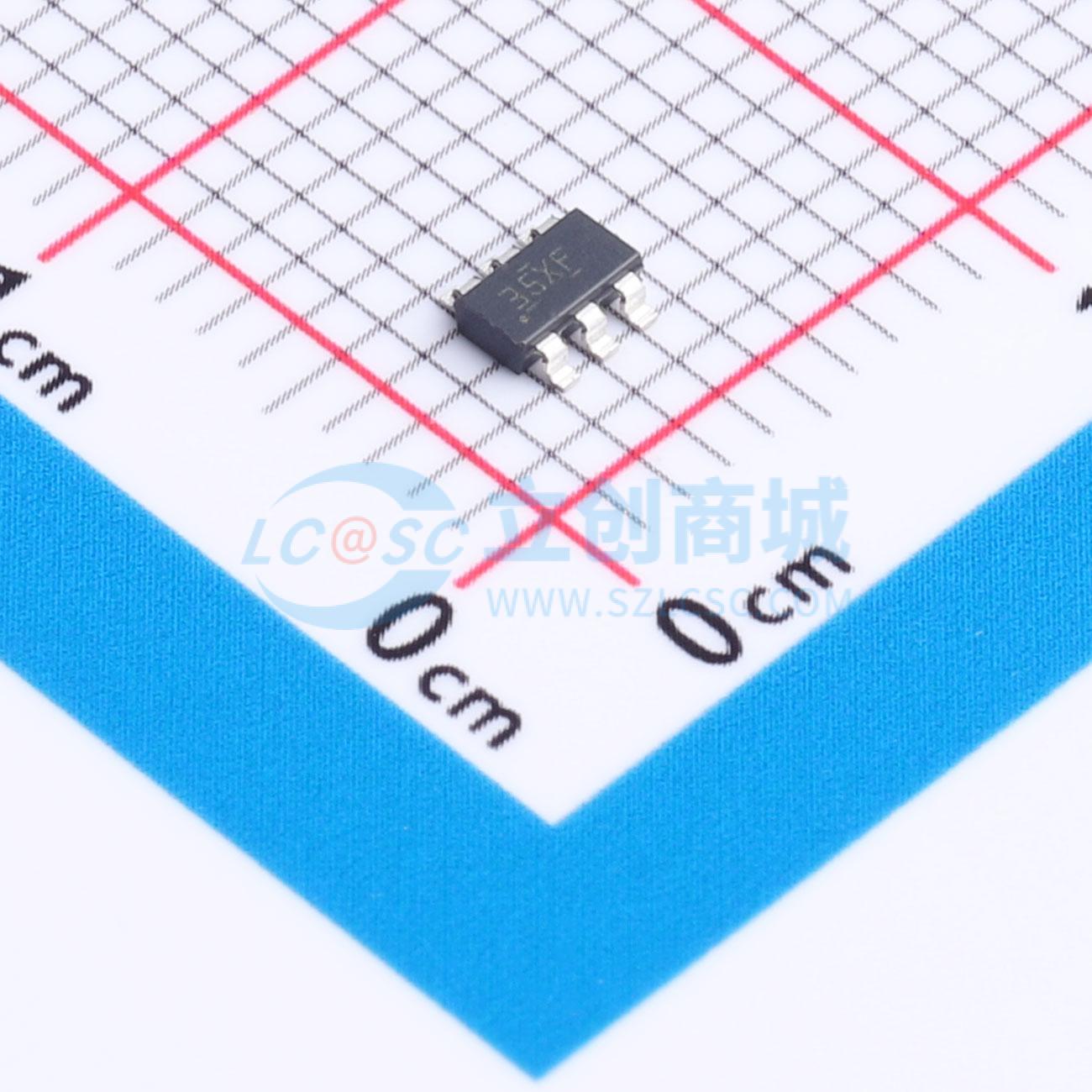

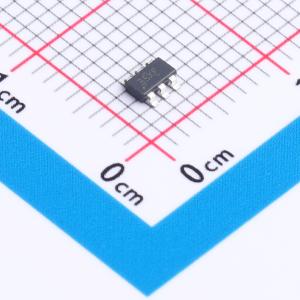

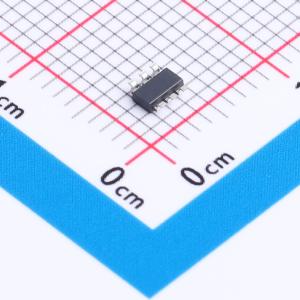

温馨提醒：图片仅供参考，商品以实物为准

LMR51635XFDDCR

4.3V至60V,2.5A/3.5A同步降压转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: LMR51635XFDDCR
商品编号: C45262769
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	29uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护；打嗝限流

商品概述

LMR516x5是一款宽VIN、易用的同步降压转换器，可支持最高2.5A或3.5A的负载电流。输入范围为4.3V至60V，该器件设计用于多种工业应用，可从未经稳压的电源实现功率调节。LMR516x5工作在400kHz或1.1MHz开关频率，可支持使用相对较小的电感器，实现优化的设计尺寸。该器件提供脉冲频率调制（PFM版本），可在轻载下实现高效率，还提供强制脉冲宽度调制（FPWM版本），可在全负载范围内实现恒定频率和较小的输出电压纹波，软启动和补偿电路均在内部集成，使该器件仅需最少的外部元件即可使用。该器件内置保护功能，包括逐周期电流限制、打嗝模式短路保护，以及功耗过高时的热关断。

商品特性

支持功能安全设计
可提供文档助力功能安全系统设计
针对严苛工业应用配置
4.3V至60V输入电压范围
2.5A或3.5A连续输出电流
工作静态电流低至29μA
最小开关导通时间为70ns
支持400kHz和1.1MHz开关频率
PFM版本支持扩频
结温范围为-40℃至150℃
最大占空比为96%
预偏置输出下单调启动
打嗝模式短路保护
精密使能
电压基准精度±1%
设计尺寸小，易用性好
集成同步整流
内置补偿，提升易用性
采用SOT-23封装
提供多种引脚兼容封装选项
提供PFM和强制PWM（FPWM）选项
可使用WEBENCH® Power Designer创建定制设计

应用领域

大型家用电器
PLC、DCS和PAC
智能电表
通用宽VIN电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.3V~60V
	输出电压	800mV~30V
	输出电流	3.5A
	开关频率	400kHz
	工作温度	-40℃~+150℃
