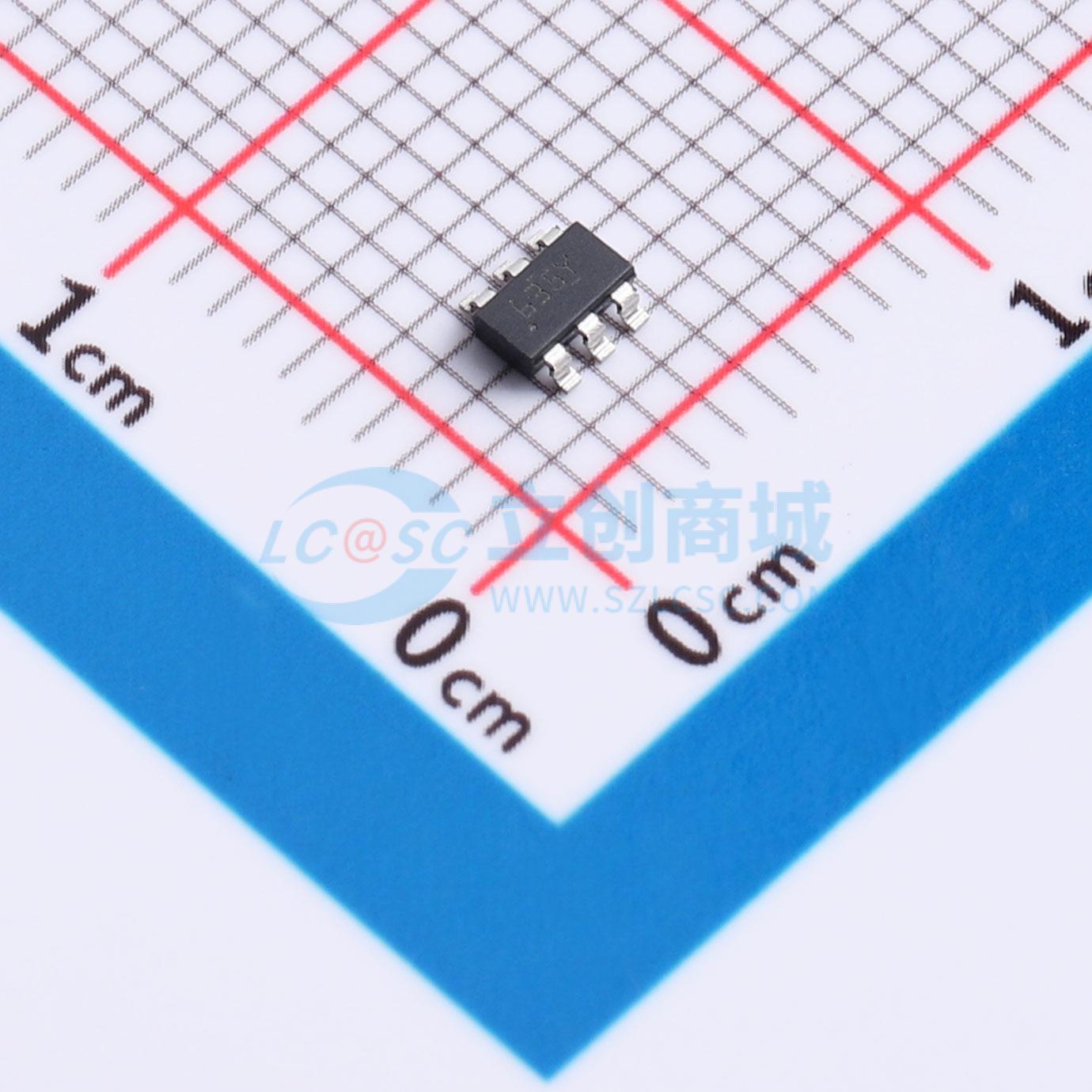

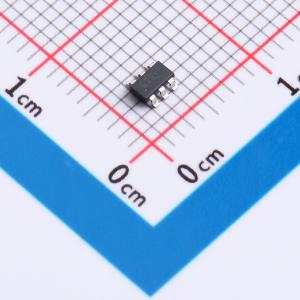

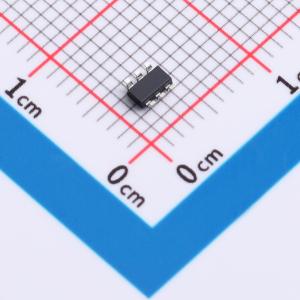

LMR51635YDDCR

降压型 3.5A 4.3V~60V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款宽输入电压、易于使用的同步降压转换器，能够驱动高达2.5A或3.5A的负载电流。输入范围为4.3V至60V，适用于各种工业应用，可对来自非稳压电源的功率进行调节。以400kHz或1.1MHz的开关频率工作，支持使用相对较小的电感器以优化设计尺寸。具有脉冲频率调制（PFM版本）以在轻载时实现高效率，以及强制脉冲宽度调制（PFM版本）以在全负载范围内实现恒定频率和小输出电压纹波。软启动和补偿电路内置，允许使用最少的外部组件。具有内置保护功能，如逐周期电流限制、打嗝模式短路保护以及在功耗过大时的热关断功能。
品牌名称: TI(德州仪器)
商品型号: LMR51635YDDCR
商品编号: C45262770
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

	属性	参数值
	同步整流	是
	拓扑结构	降压式
	静态电流(Iq)	29uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护；EMI优化(抖频模式)；打嗝限流

商品概述

LMR516x5是一款宽输入电压（VIN）、易用的同步降压转换器，可支持最高2.5A或3.5A的负载电流。该器件输入范围为4.3V至60V，专为多种工业应用设计，用于对未稳压源进行电源调节。LMR516x5可工作在400kHz或1.1MHz开关频率，支持使用体积较小的电感器，实现优化的设计尺寸。该器件的脉冲频率调制（PFM）版本可在轻载条件下实现高效率，强制脉冲宽度调制（FPWM）版本可在全负载范围内实现恒定频率和较小的输出电压纹波，软启动和补偿电路均为内置实现，因此该器件仅需最少的外部元件即可使用。该器件内置保护功能，包括逐周期电流限制、打嗝模式短路保护，以及功耗过高时的热关断。

商品特性

可支持功能安全，提供相关文档辅助功能安全系统设计
针对严苛工业应用配置
输入电压范围4.3V至60V
连续输出电流为2.5A或3.5A
工作静态电流低至29μA
最小开关导通时间70ns
开关频率可选400kHz和1.1MHz
PFM版本支持频率展频
结温范围为-40℃至150℃
最大占空比96%
支持预偏置输出的单调启动
打嗝模式短路保护
精密使能
电压基准容差为±1%
集成同步整流
内置补偿，便于使用
采用SOT-23封装
提供多种引脚兼容封装选项
提供PFM和强制PWM（FPWM）选项
可通过WEBENCH® Power Designer为LMR516x5创建定制设计

应用领域

大型家电
PLC、DCS和PAC
智能电表
通用宽VIN电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.3V~60V
	输出电压	800mV~30V
	输出电流	3.5A
	开关频率	1.1MHz
	工作温度	-40℃~+150℃@(TJ)
