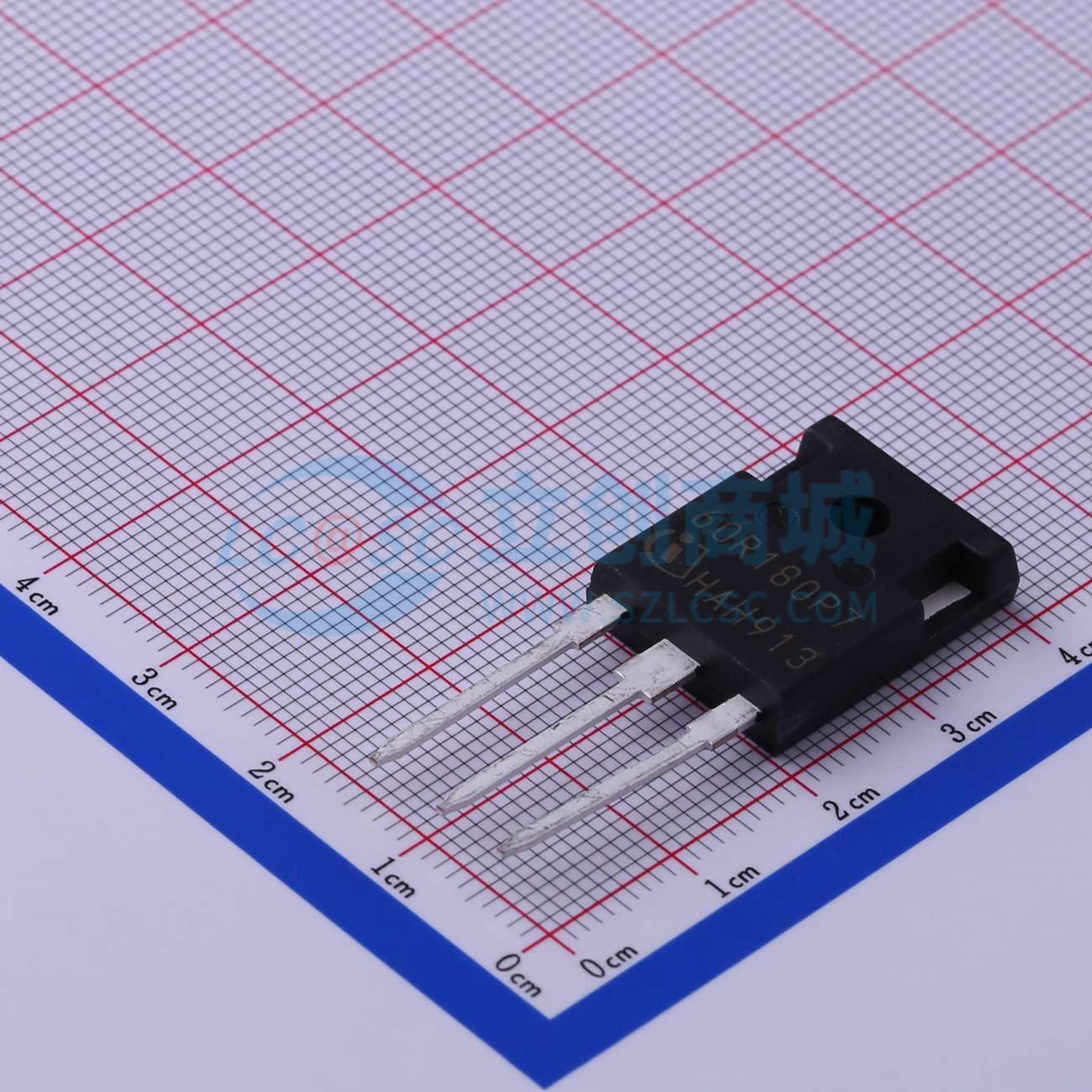

温馨提醒：图片仅供参考，商品以实物为准

IPW60R180P7

1个N沟道耐压:650V 电流:11A

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Infineon(英飞凌)
商品型号: IPW60R180P7
商品编号: C467009
商品封装: TO-247-3
包装方式: 管装
商品毛重: 0.609克(g)

商品参数

商品概述

CoolMOS™ 第七代平台是高压功率MOSFET的一项革命性技术，它基于超结（SJ）原理设计。600V CoolMOS™ P7系列是CoolMOS™ P6系列的继任者。它将快速开关超结MOSFET的优势与出色的易用性相结合，例如极低的振铃倾向、体二极管在硬换流时具有出色的鲁棒性以及卓越的静电放电（ESD）能力。此外，极低的开关损耗和传导损耗使开关应用更加高效、紧凑且散热更好。

商品特性

由于具有出色的换流鲁棒性，适用于硬开关和软开关（PFC和LLC）
显著降低开关损耗和传导损耗
所有产品的ESD鲁棒性极佳，>2kV（HBM）
低RDS(on)A（低于1欧姆平方毫米）使RDS(on)/封装产品比竞品更优
完全符合JEDEC工业应用标准

应用领域

PFC级电路-硬开关PWM级电路-用于PC主机、适配器、液晶和等离子电视、照明、服务器、电信和UPS的谐振开关级电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	数量	1个N沟道
	漏源电压(Vdss)	650V
	连续漏极电流(Id)	11A
	导通电阻(RDS(on))	180mΩ@10V,5.6A
	耗散功率(Pd)	72W

	属性	参数值
	阈值电压(Vgs(th))	3.5V
	栅极电荷量(Qg)	25nC@10V
	输入电容(Ciss)	1.081nF@400V
	反向传输电容(Crss)	381pF@400V
	工作温度	-55℃~+150℃
