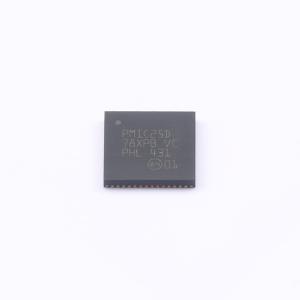

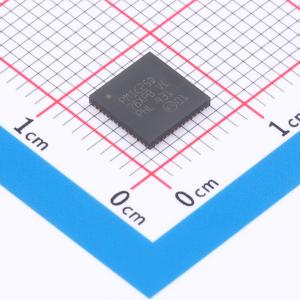

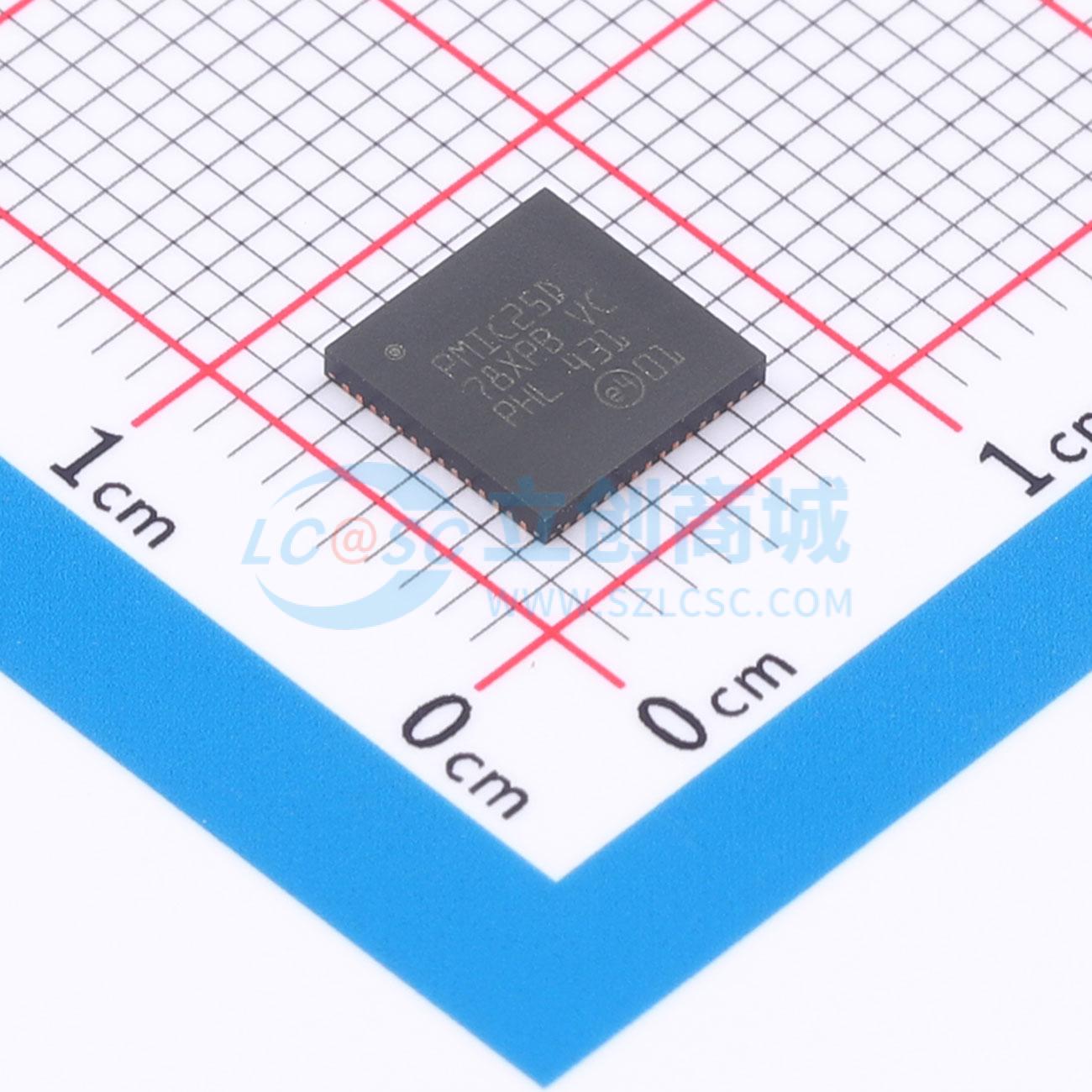

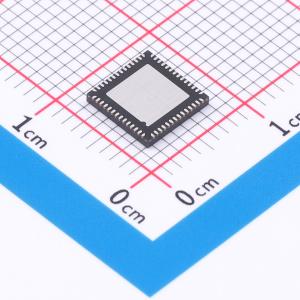

STPMIC25DPQR
高度集成的电源管理IC，用于微处理器单元
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPMIC25DPQR
- 商品编号
- C45066927
- 商品封装
- VQFN-56L(6.5x6.5)
- 包装方式
- 编带
- 商品毛重
- 0.181429克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | 打嗝限流；可调限流；EMI优化(抖频模式)；上电时序控制；轻载高效模式 | |
| 接口 | I2C | |
| 输入电压 | 2.8V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 0.5V~1.5V；1.5V~4.2V；1.8V；0.9V~4V；3.3V | |
| 输出电流 | 2.5A | |
| 工作温度 | -40℃~+105℃ |
商品概述
STPMIC25是一款全集成电源管理IC，专为要求低功耗、高效率的STM32MP2xMPU系列应用设计。该器件集成由主处理器通过I²C和IO接口控制的先进低功耗特性。STPMIC25的稳压器设计用于为应用处理器以及DDR、闪存和其他系统设备等外部系统外设供电。七个降压SMPS经过优化，可在宽工作条件范围内提供出色的瞬态响应和输出电压精度。通过低功耗模式（LPM）和高功率模式（HPM）选择，可在全输出负载范围内实现非常高的效率。所有降压转换器都能实现从LPM到HPM的平滑转换。转换器采用集成PLL的先进PWM移相同步技术和可编程扩频调频来降低EMI。STPMIC25带有非易失性存储器（NVM），具备可扩展性支持多种应用，支持默认输出电压、上电/下电序列、保护行为、自动开启功能以及I²C从地址配置。STPMIC25输入电压范围为2.8V至5.5V，通常可由5V直流墙插适配器或单节3.6VLi-Ion/Li-PO电池供电，可提供完整应用所需的所有稳压器:8个LDO加1个用于DDR存储器的参考电压LDO，共7个降压转换器。
商品特性
- 输入电压范围从2.8 V到5.5 V
- 7个采用自适应恒定导通时间（COT）拓扑的降压SMPS转换器
- 6个可调通用LDO
- 1个用于DDR3L/DDR4端接（吸流-放流）的LDO，支持lpDDR旁路模式或作为通用LDO
- 1个用于USB PHY供电的LDO，带自动电源检测
- 1个DDR存储器参考电压VREFDDR LDO
- 2 MHz开关频率降压转换器，带强制PWM和扩频功能
- 用户可编程非易失性存储器（NVM），具备可扩展性支持多种应用
- 专用电源控制引脚可立即切换输出备用设置
- 可编程输出电压开关机序列
- 支持I²C和数字I/O控制接口
- 封装为VQFN 56L (6.5 x 6.5 x 0.9 mm)
应用领域
- 嵌入式微处理器单元电源管理
- 可穿戴设备和物联网
- 便携式设备
- 人机接口
- 智能家居
