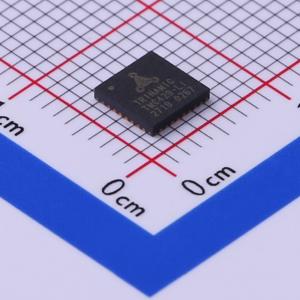

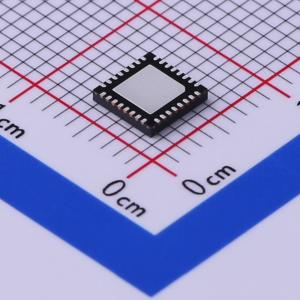

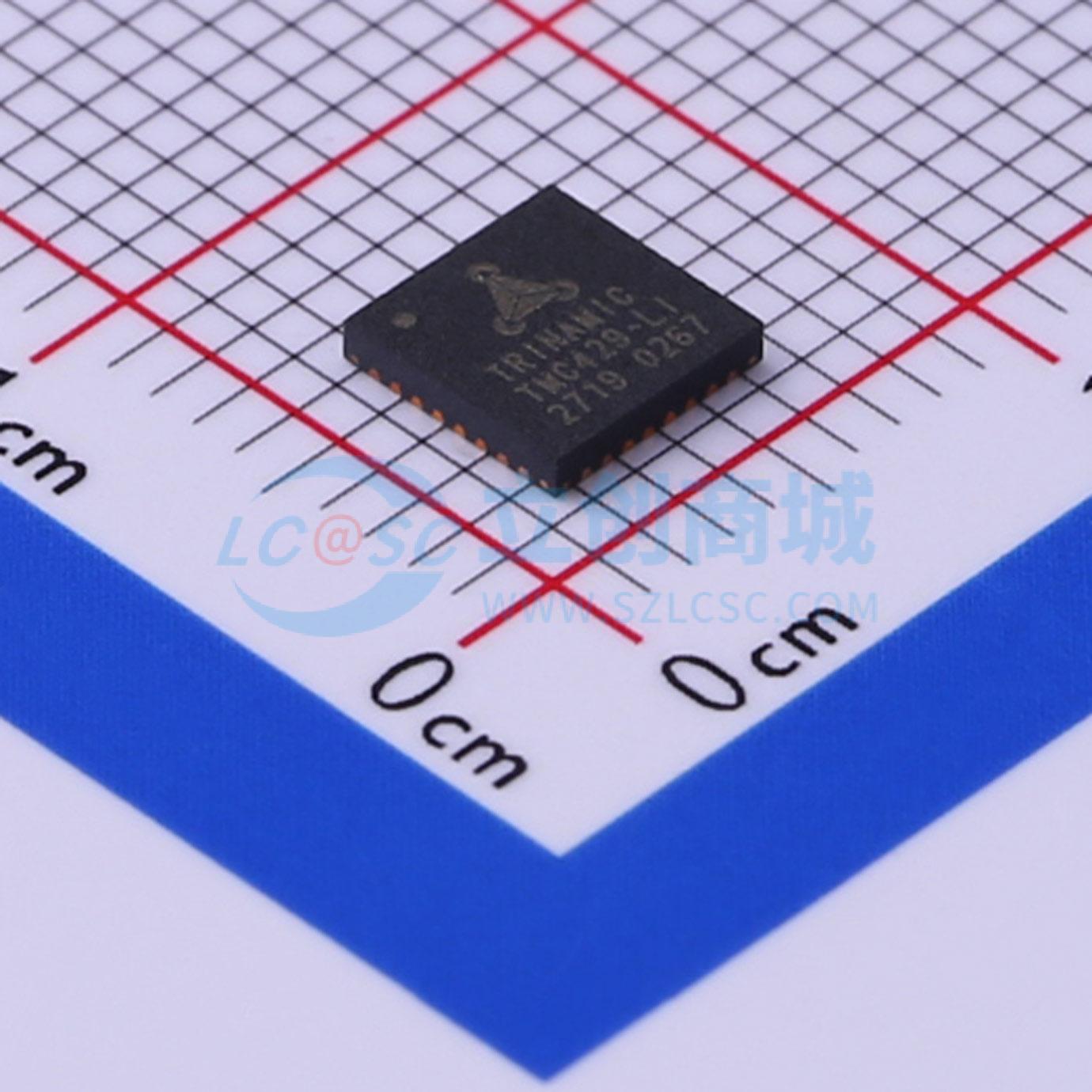

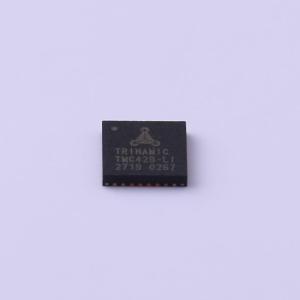

TMC429-LI

5V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMC429是一款小型化步进电机控制器，具备业界领先的功能特性。它可通过SPI或步进/方向接口控制多达三个电机。SPI接口为两相步进电机提供可编程的6位微步表（每整步64微步），以实现最佳的步进精度。基于目标位置和速度（可实时更改），它能自主执行所有实时关键任务。TMC429提供高级控制功能，确保运行稳定可靠。两个独立的4线串行外设接口允许与微控制器以及多达三个级联的步进电机驱动器进行通信。TMC429与微控制器配合，可构成一个完整的运动控制系统。高度集成和小尺寸设计使其适用于小型化设计，提供经济高效且极具竞争力的解决方案。
品牌名称: TRINAMIC
商品型号: TMC429-LI
商品编号: C465952
商品封装: QFN-32-EP(5x5)
包装方式: 托盘
商品毛重: 1.1克(g)

商品参数

商品概述

TMC429是一款小型化步进电机控制器，具备业界领先的功能特性。它可通过SPI或步进/方向接口控制多达三个电机。SPI接口为两相步进电机提供可编程的6位微步表（每整步64微步），以实现最佳的步进精度。基于目标位置和速度（可实时更改），它能自主执行所有实时关键任务。TMC429提供高级控制功能，确保运行稳定可靠。两个独立的4线串行外设接口允许与微控制器以及多达三个级联的步进电机驱动器进行通信。 TMC429与微控制器配合，可构成一个完整的运动控制系统。高度集成和小尺寸设计使其适用于小型化设计，提供经济高效且极具竞争力的解决方案。

商品特性

最多可控制三个步进电机
3.3 V或5 V工作电压，CMOS/TTL兼容IO
与微控制器的4线串行接口，采用易于使用的协议
用于SPI电机驱动器的接口，数据速率高达1 Mbit/s
步进/方向接口
时钟频率：最高32 MHz（可使用CPU时钟）
内部位置计数器为24位宽
微步频率最高可达1 MHz
可读取所有运动参数
可编程6位微步表，四分之一正弦波周期最多64个条目
用于自动定位/速度控制的斜坡发生器
可实时更改目标运动参数
功率提升：自动根据加速度进行电流控制
低功耗运行：4 MHz时典型值为1.25 mA
尺寸紧凑：超小的16引脚SSOP封装、24引脚SOP封装和32引脚5x5 mm QFN封装
可直接控制TMC23x、TMC24x、TMC26x和TMC389

应用领域

闭路电视、安防
天线定位
定日镜控制器
电池供电应用
办公自动化
自动取款机、现金循环机、销售点终端
实验室自动化
液体处理
医疗领域
打印机和扫描仪
泵和阀门

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1960个/托盘，最小起订量 1 个)

个

起订量：1 个1960个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	3.3V~5V
	输出电流	-
	步长细分	64

	属性	参数值
	接口类型	-
	集成开关	-
	工作温度	-40℃~+85℃
