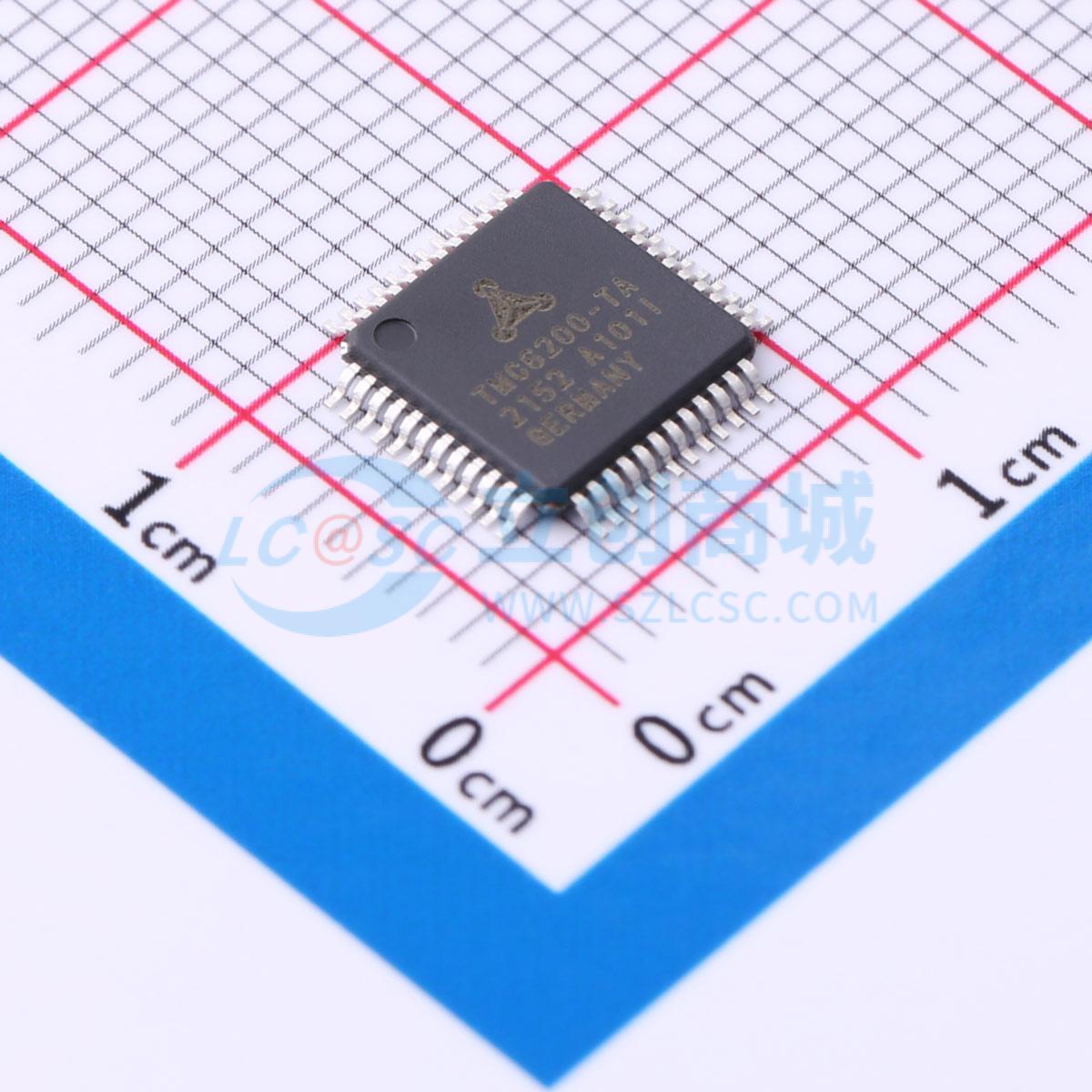

温馨提醒：图片仅供参考，商品以实物为准

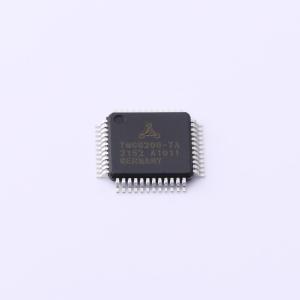

TMC6200-TA-T
60V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款用于永磁同步电机（PMSM）伺服或无刷直流（BLDC）电机的高功率栅极驱动器。使用六个外部MOSFET和两个或三个检测电阻，它集成了用于12V、24V或48V的PMSM驱动系统的全高压部分，包括具有可编程放大功能的在线电流检测放大器。它可以驱动从瓦到千瓦的各种电机。软件控制的驱动强度允许进行系统内电磁兼容性（EME）优化。可编程安全功能（如短路检测和过热阈值）以及用于诊断的SPI接口，可实现坚固可靠的设计。使用该产品，构建具有全面保护和诊断功能的坚固驱动器所需的外部组件数量最少。
- 品牌名称
- TRINAMIC
- 商品型号
- TMC6200-TA-T
- 商品编号
- C465958
- 商品封装
- TQFP-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 否 | |
| 半桥数量 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 100A | |
| 工作电压 | 3.3V~5V | |
| 接口类型 | SPI | |
| 工作温度 | -40℃~+125℃ |
商品概述
TMC6200是一款用于永磁同步电机（PMSM）伺服或无刷直流（BLDC）电机的高功率栅极驱动器。它使用六个外部MOSFET和两个或三个检测电阻，集成了适用于12V、24V或48V的PMSM驱动系统的完整高压部分，包括具有可编程放大功能的在线电流检测放大器。它可以驱动功率从瓦级到千瓦级的各种电机。软件控制的驱动强度可实现系统内电磁干扰（EME）优化。可编程安全特性（如短路检测和过温阈值）以及用于诊断的SPI接口，可实现稳健可靠的设计。使用TMC6200构建具有全面保护和诊断功能的坚固驱动器时，所需的外部组件数量最少。
商品特性
- 适用于线圈电流高达100A的三相电机（外部MOSFET）
- 电压范围：8…60V DC
- 栅极驱动电流可编程：0.5A / 1A / 1.5A
- 通过SPI接口实现全面保护和诊断
- 三个具有可编程增益（5、10、20）的浮动检测放大器
- 栅极关断驱动，具有1Ω（低侧）/ 1.3Ω（高侧）的安全关断电阻
- 支持SPI和独立运行模式
- 电荷泵，可实现100%占空比运行
- 可选的先断后通（BBM）逻辑，用于单线控制
- 可编程的短路和过载电流阈值及重试功能
- 可编程控制接口，支持三线或六线驱动
- 全面保护和诊断功能
- 采用9×9mm² TQFP48封装，尺寸紧凑
- 引脚间距加倍，确保高压下安全运行
应用领域
- PMSM磁场定向控制（FOC）驱动器和BLDC电机
- 工业驱动器
- 工厂自动化
- 实验室自动化
- 机器人技术
- 数控机床
- 纺织机械
- 泵
- 监控摄像头
- 家庭自动化
- 打印机
