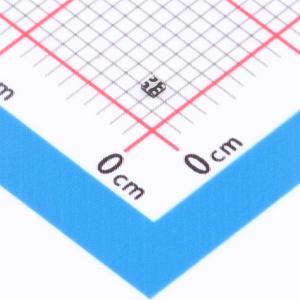

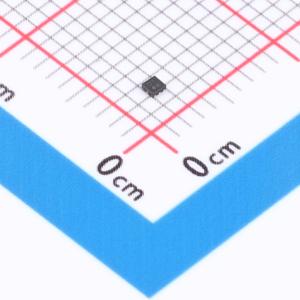

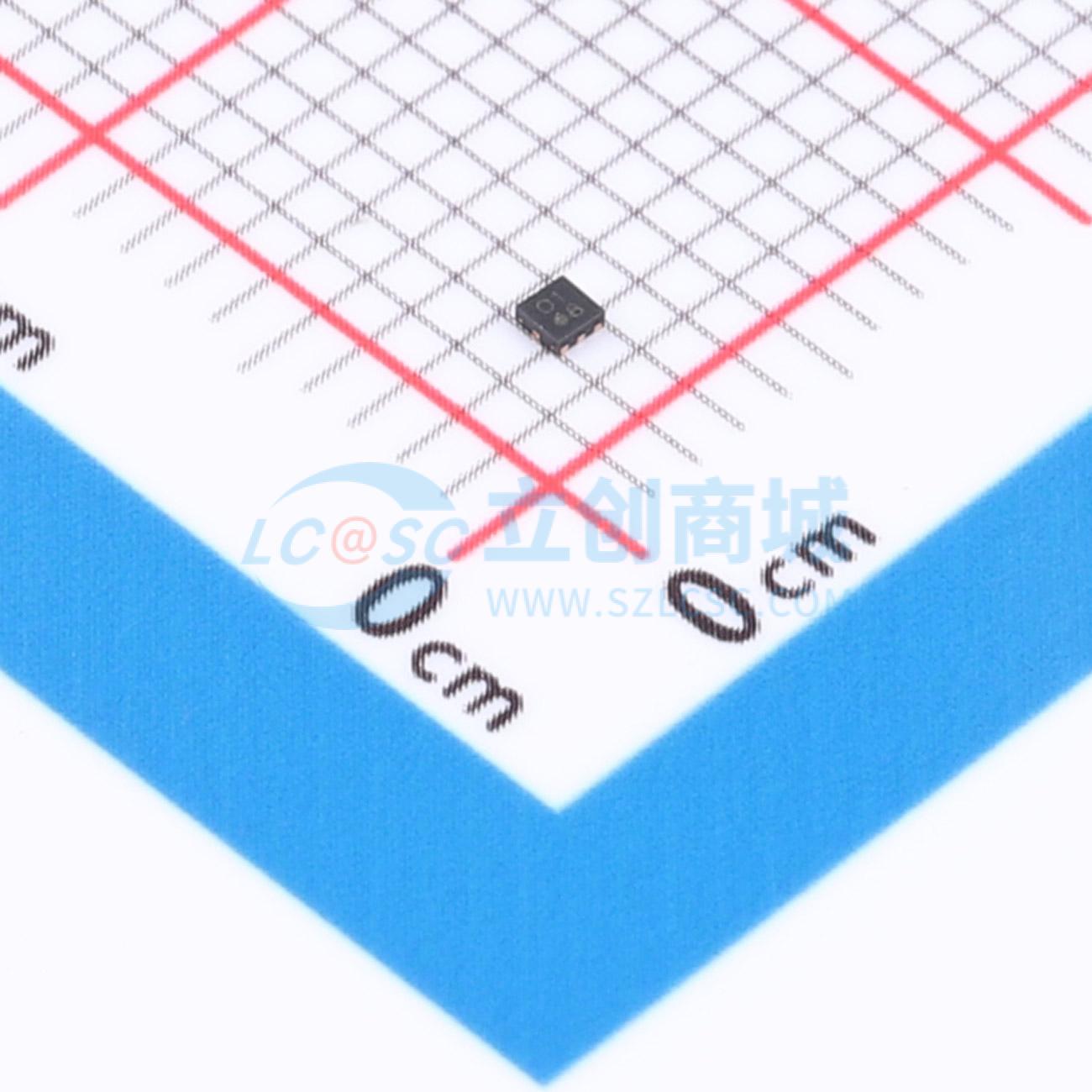

温馨提醒：图片仅供参考，商品以实物为准
NT1822GVAE1S
高隔离度单刀双掷开关，适用于无线通信系统和Wi-Fi 7应用，集成直流阻断电容，尺寸小
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nisshinbo
- 商品型号
- NT1822GVAE1S
- 商品编号
- C45022393
- 商品封装
- DFN1010-6
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀双掷 | |
| 频率 | 1GHz~7.125GHz | |
| 隔离度 | 38dB | |
| 插入损耗 | 0.82dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 31dBm | |
| 工作电压 | 1.6V~5V | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | - |
商品概述
NT1822是一款高隔离单刀双掷（SPDT）开关，适用于无线通信系统，尤其适用于Wi-Fi 7应用。NT1822的特点是在高达7.125 GHz的高频下，射频（RF）端子之间具有约40 dB的高隔离度。对于1.8 V的低工作电压和1.2 V的低控制电压，它实现了低插入损耗和高线性度。所有射频端口集成了直流阻断电容，并且采用1.0 mm x 1.0 mm的小尺寸封装，占用面积非常小。
商品特性
- 频率范围：1.0 ~ 7.125 GHz
- 工作电压范围：1.6 ~ 5.0 V（典型值1.8 V）
- 低控制电压：典型值1.2 V
- 低插入损耗：2.4 ~ 2.5 GHz时典型值0.60 dB；4.9 ~ 5.9 GHz时典型值0.50 dB；5.9 ~ 7.125 GHz时典型值0.58 dB
- 高隔离度：2.4 ~ 2.5 GHz时典型值40 dB；4.9 ~ 5.9 GHz时典型值38 dB；5.9 ~ 7.125 GHz时典型值42 dB
- 高线性度：P-1dB = +31 dBm（典型值）
- 小封装：典型尺寸1.0 × 1.0 mm，最大厚度0.38 mm
- 符合RoHS标准，无卤素，MSL1
应用领域
- 802.11a/b/g/n/ac/ax/be网络
- Wi-Fi模块、接入点、智能手机和其他移动设备
- 发射/接收切换、天线切换和其他切换应用
