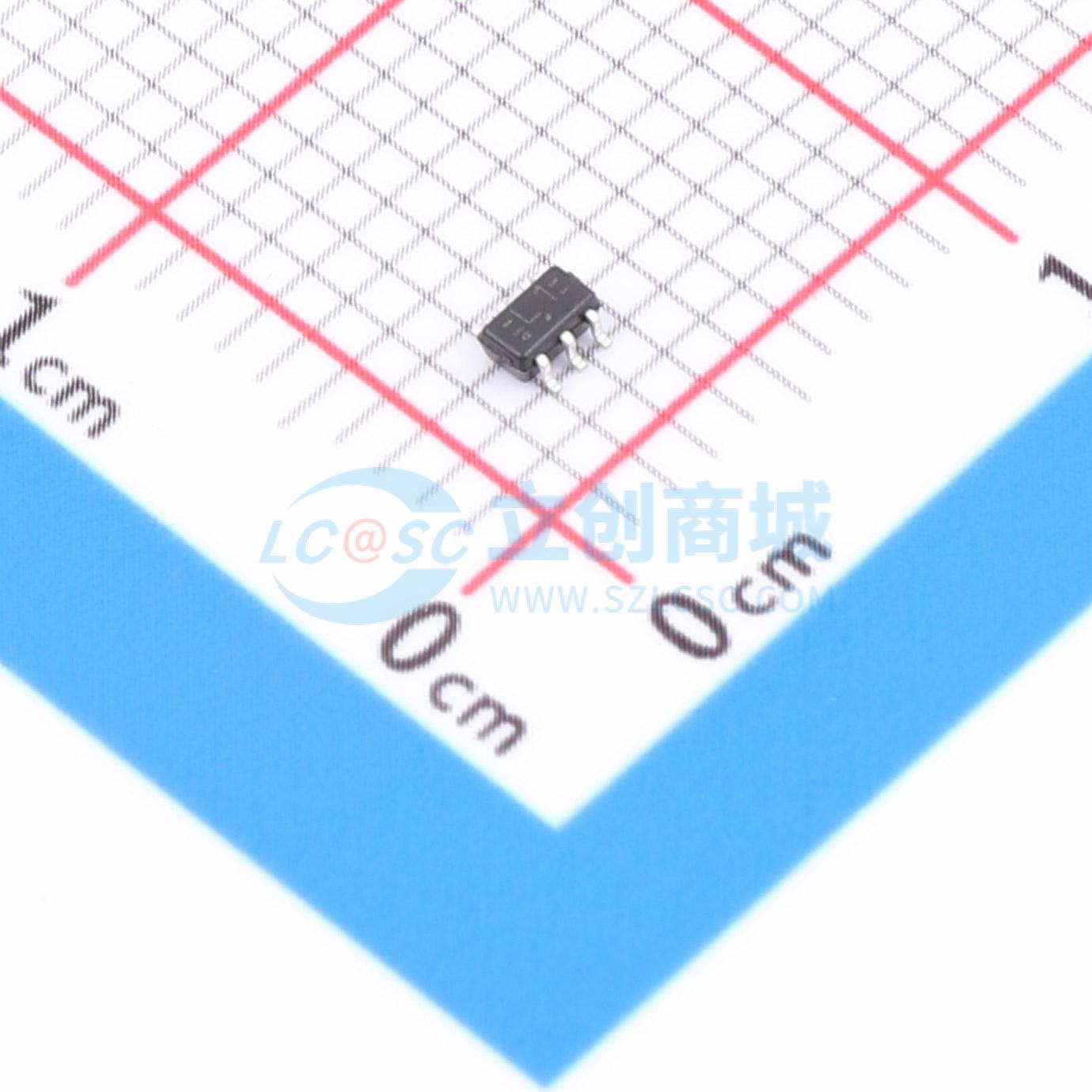

NXU0101GW-Q100H
1位双电源缓冲器电平转换器带有施密特触发器和3态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- NXU0101GW-Q100H
- 商品编号
- C45024829
- 商品封装
- TSSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 900mV~5.5V | |
| 工作电压(VCCB) | 900mV~5.5V | |
| 元件数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 1 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 输出使能高阻；断电保护；集成上拉电阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
NXU0101-Q100是一款1位双电源电平转换缓冲器，具备施密特触发输入和三态输出。它包含一个数据输入（A）、一个数据输出（YB）和一个输出使能输入（OE）。VCCA和VCCB均可在0.9V至5.5V之间的任意电压下供电，使得该器件适用于在1.2V、1.5V、1.8V、2.5V、3.3V和5.0V等任何电压节点之间进行转换。该器件促进了数据总线之间的异步通信，通过一个通道将数据以固定方向（单向）从A总线传输到B总线。OE引脚可参考VCCA或VCCB域，当OE引脚置为低电平时，输出被禁用并进入高阻关断状态，从而隔离总线。OE引脚可以悬空或外部下拉至地，以确保在电源上电或下电期间输出处于高阻态。该器件确保在整个电源电压范围内实现低静态和动态功耗，并完全指定了使用IOFF的部分断电应用。IOFF电路可防止在器件断电或任一电源断开（悬空）时产生潜在破坏性的反向电流。无需电源时序控制，并可防止电源转换期间的输出毛刺。因此，在电源上电/下电期间的电源转换过程中，输出端不会出现毛刺。
商品特性
- 符合AEC-Q100（等级1）标准的汽车产品认证
- 工作温度范围：-40℃至+85℃以及-40℃至+125℃
- 宽电源电压范围：VCCA：0.9V至5.5V；VCCB：0.9V至5.5V
- 1.1V至5.5V电源电压范围内的低功耗：在25℃时典型值为3μA；在-40℃至+125℃时典型值为5μA
- 施密特触发输入，输入端集成静态高阻值下拉电阻
- 最大数据速率：在≥1.8V至5V电平转换时可达250Mbps
- 高输出驱动能力：在5V电压下为12mA
- 输出使能（OE）引脚可连接至VCCA或VCCB域
- 当任一电源电压低于100mV或断开（悬空）时进入挂起模式
- 低噪声过冲和下冲，小于VCCO的10%
- IOFF电路提供部分断电模式操作
- 闩锁性能超过JESD78D Class II标准规定的100mA
- 符合JEDEC标准：JESD8-12（0.9V至1.3V）、JESD8-11（1.4V至1.6V）、JESD8-7（1.65V至1.95V）、JESD8-5（2.3V至2.7V）、JESD8C（2.7V至3.6V）、JESD12-6（4.5V至5.5V）
- ESD保护：HBM：超过ANSI/ESDA/JEDEC JS-001 class 2标准，达2500V；CDM：超过ANSI/ESDA/JEDEC JS-002 class C3标准，达1500V
应用领域
- 通用输入/输出电平转换
- 嘈杂环境或慢速输入信号
- 支持用于时钟信号的推挽电压转换
- 消费电子
