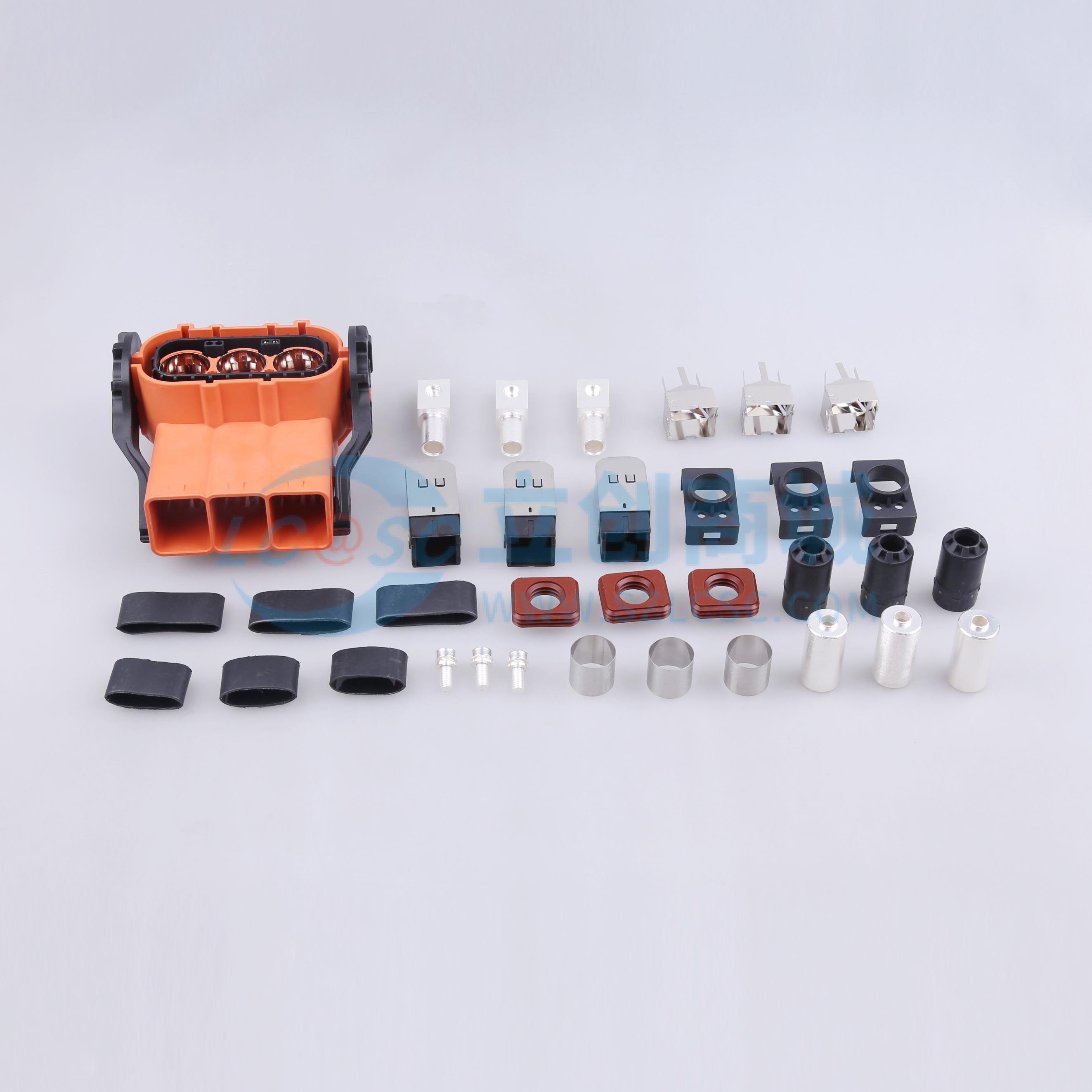

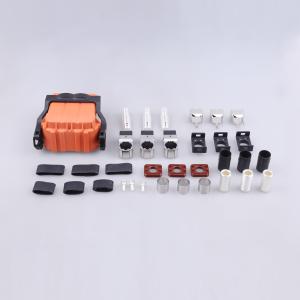

UPCIP013ALS5
- 工业品
价格：￥277.29价格含税（税率13%）
- 品牌名称
- Amphenol
- 商品型号
- UPCIP013ALS5
- 商品编号
- C464703
- 商品毛重
436克(g)
广东仓0
购买数量
个
(1个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
采用Amphenol专利RADSOK®接触技术，实现相同尺寸插针下电流提升约50%，显著降低电阻、温升和电压降，提升电气性能与可靠性
2
支持高达450A的额定电流（14mm型号），适用于高功率工业应用，满足新能源汽车及重载设备对大电流传输的需求
3
具备IP67及IP69k防护等级（连接状态），可在潮湿、粉尘、高压冲洗等恶劣环境中稳定运行，确保长期使用安全
4
集成HVIL（高压互锁回路）功能，有效保障高压系统在插拔过程中的电气安全，防止意外触电风险
5
360° EMI屏蔽设计，有效抑制电磁干扰，适用于对信号完整性要求较高的工业控制系统和电动汽车平台
6
采用UL94 V-0阻燃材料制造，具备优异的防火性能，符合全球主流安全标准
7
快速锁紧与按压释放结构设计，支持快速安装与维护，提高现场作业效率
8
提供9.1mm和14.0mm两种接触尺寸，兼容25mm²至150mm²多种线缆规格，适应不同电流需求
9
支持直插式与90°角插式结构，灵活适配各种空间布局，优化布线密度
10
通过RoHS认证，环保无毒，符合绿色制造趋势
11
可承受最低100次插拔循环，具备出色的机械耐用性，适用于频繁操作场景
使用场景 APPLICATIONS
1
混合动力/纯电动汽车（HEV/EV）的电池包、电机控制器（MCU）、高压配电单元（PDU）等高压系统连接
2
重工业设备如挖掘机、起重机、矿用机械等高功率电力传输接口
3
能源存储系统（ESS）中电池模组与PCS之间的高压连接
4
工厂自动化设备中的大电流电源分配模块
5
服务器与数据中心的高功率电源输入接口
6
新能源发电系统（如光伏逆变器、风电变流器）的直流或交流高压连接
7
高压电缆分支箱、充电站充电接口等需要高可靠性的工业接插件应用场景
注意事项 PRECAUTIONS
1
请严格按照推荐扭矩进行螺栓紧固：M5螺钉为6~8N·m，M8螺钉为14~16N·m，避免过紧导致壳体变形或接触不良
2
安装前确认线缆外径是否在允许范围内（例如9.1mm型号支持Ø13.2~17.5mm），防止因线缆尺寸不匹配造成装配困难或应力集中
3
确保连接器在完全插入并锁定后方可通电，严禁带电插拔，以免引发电弧或短路
4
在高压系统中使用时，必须配合HVIL电路进行状态检测，确保连接器处于正确闭合状态后再启动设备
5
建议在安装过程中使用绝缘工具，并佩戴防静电手套，防止人体静电影响敏感元件
6
若需更换或维修，建议使用原厂配套工具进行拆卸，避免损坏内部接触结构
7
存储时应避免阳光直射和高温环境，保持干燥通风，防止塑料老化
8
本产品规格可能随时更新，请以最新版技术文档为准，如有疑问请联系Amphenol官方技术支持
