UPCP012ALS5
- 工业品
价格：￥268.2价格含税（税率13%）
- 品牌名称
- Amphenol
- 商品型号
- UPCP012ALS5
- 商品编号
- C464705
- 商品毛重
313克(g)
广东仓0
购买数量
个
(1个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1

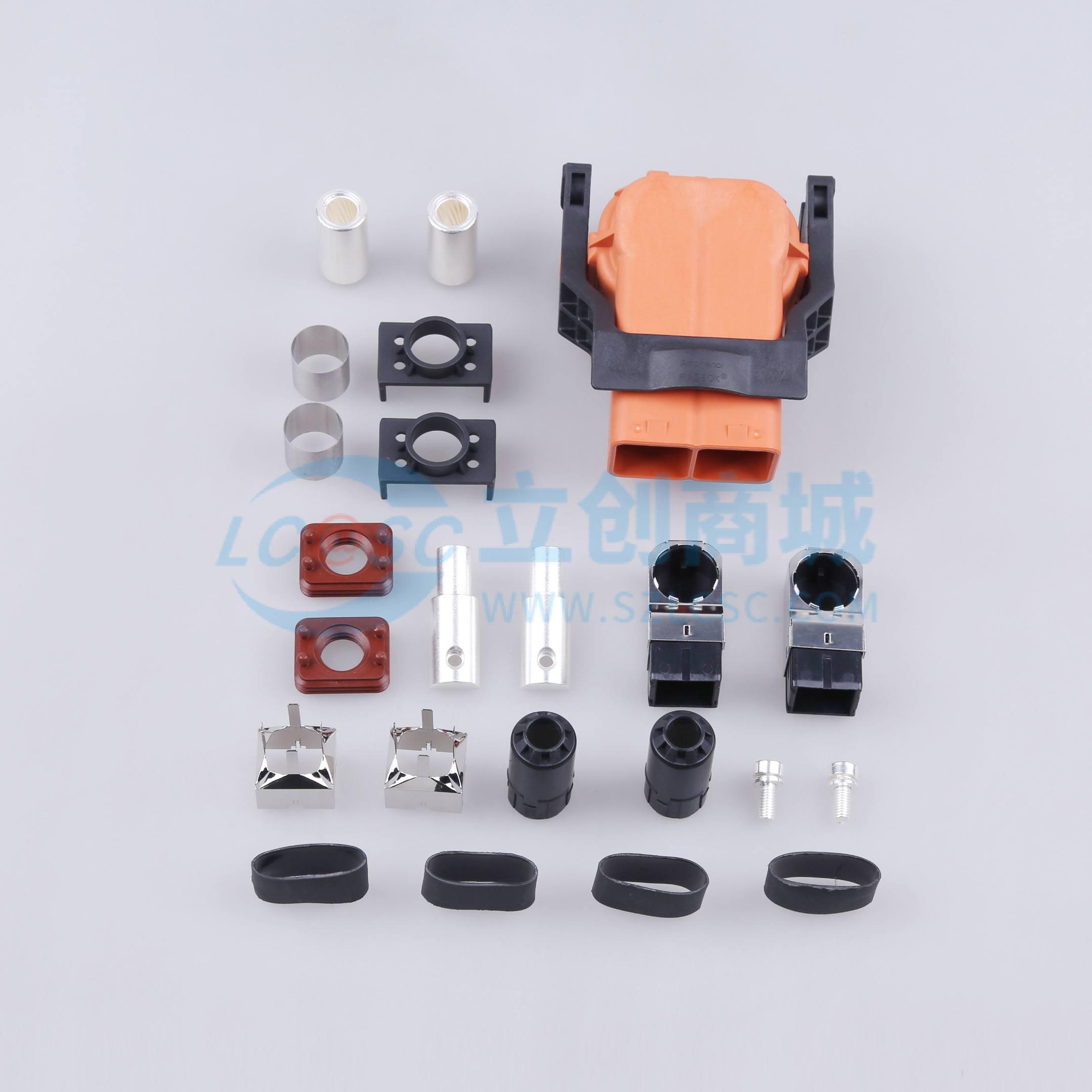

本产品为Amphenol品牌UPC系列工业级高功率连接器，型号UPCP012ALS5，属于9.1mm接触尺寸的2极插头（Plug）类型，专为混合动力/电动汽车、重载设备及储能系统等严苛环境设计
2
采用专利RADSOK®接触技术，通过扭曲网格结构设计，实现相同尺寸下电流传输能力提升约50%，显著降低电阻、温升和电压降，提升电流传导效率
3
支持最大200A电流承载能力（对应50mm²线缆），适用于35mm²、25mm²等多种截面积电缆，满足不同功率需求
4
具备IP67与IP69K防护等级（接合状态），可有效防止粉尘、水浸及高压喷射清洗，适用于户外、潮湿或恶劣工业环境
5
集成HVIL（危险电压互锁回路）功能，确保在高电压系统中安全断开连接，符合电动汽车电气安全标准
6
提供360°电磁屏蔽（EMI Shielding），有效抑制电磁干扰，保障信号稳定性和系统可靠性
7
触摸防护设计（IP2XB），防止意外触碰带电端子，提高操作安全性
8
火花阻燃材料UL94 V-0等级，具备自熄特性，增强防火性能
9
采用轻量化塑料外壳设计，结构紧凑，节省安装空间，特别适合电动汽车电池包、PDU等空间受限的应用场景
10
推荐扭矩M5螺纹为6~8N·m，确保连接牢固可靠
11
支持现场安装与维修，便于维护与更换，提升系统可用性
使用场景 APPLICATIONS
1
混合动力与纯电动汽车（HEV/EV）的动力系统连接，如电池包与电机之间的高压连接
2
重工业设备中的大电流电力传输，例如工程机械、矿山机械、农业机械等
3
能源存储系统（ESS）中电池模组与逆变器之间的高压直流连接
4
动力分配单元（PDU）与主控单元（MCU）之间的电源接口
5
工厂自动化设备中的高功率供电线路
6
服务器/数据中心的高密度电力分配系统
7
需要高防护等级、高电流承载能力和电磁兼容性的工业控制系统
8
适用于-40°C至125°C宽温工作环境，适应极端气候条件下的长期运行
注意事项 PRECAUTIONS
1
请严格按照推荐扭矩（M5: 6~8N·m）进行紧固，避免过紧导致螺纹损坏或过松造成接触不良
2
安装前需确认电缆外径是否在规定范围内（50mm²: Ø15~17.5mm；35mm²: Ø14~15mm；25mm²: Ø13.2~13.8mm），以确保正确压接与密封效果
3
使用时必须确保HVIL回路正常工作，防止在高压未断开情况下误操作
4
该连接器虽具备IP67/IP69K防护等级，但仍建议在安装后检查密封圈是否完好无损，防止长期使用导致老化失效
5
不得在未断电的情况下进行插拔操作，以免产生电弧或造成人身伤害
6
建议定期检查连接部位是否有氧化、腐蚀或松动现象，特别是在高温高湿环境中
7
严禁用于超过额定电压（1000V）或电流（200A）的场合，否则可能引发过热甚至火灾风险
8
本产品为精密电子部件，请勿随意拆解或改装，以免影响电气性能与安全防护
9
所有规格参数可能随技术更新而调整，请以最新版官方技术文档为准，如有疑问请联系Amphenol技术支持团队
