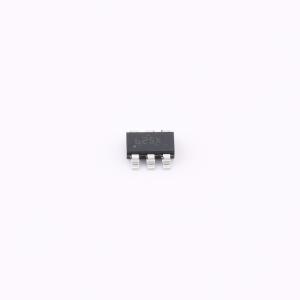

温馨提醒：图片仅供参考，商品以实物为准
LMR51625XDDCR
4.3V至60V，2.5A/3.5A同步降压转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMR51625XDDCR
- 商品编号
- C44750835
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.3V~60V | |
| 输出电压 | 800mV~30V | |
| 输出电流 | 2.5A | |
| 开关频率 | 400kHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 26uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；EMI优化(抖频模式)；打嗝限流 |
商品概述
LMR516x5是一款宽VIN、易用的同步降压转换器，可支持最高2.5A或3.5A的负载电流。凭借4.3V至60V的宽输入范围，该器件设计用于多种工业应用，可从未经调节的输入源实现电源调理。LMR516x5工作在400kHz或1.1MHz开关频率，支持使用尺寸相对较小的电感器，实现优化的设计尺寸。该器件的PFM版本采用脉冲频率调制，可实现轻载下的高效率；强制PWM版本可在全负载范围内实现恒定频率和较小的输出电压纹波。软启动和补偿电路均集成在器件内部，因此该器件仅需最少的外部元器件即可使用。该器件内置保护功能，包括逐周期限流、打嗝模式短路保护，以及功耗过高时的热关断。
商品特性
- 可提供相关文档，助力功能安全系统设计
- 针对严苛工业应用配置
- 4.3V 至 60V 输入电压范围
- 2.5A 或 3.5A 连续输出电流
- 工作静态电流低至 29μA
- 最小开关导通时间 70ns
- 支持 400kHz 和 1.1MHz 开关频率
- PFM变体支持扩频功能
- 工作结温范围为 -40℃ 至 150℃
- 最大占空比 96%
- 带预偏置输出时可单调启动
- 打嗝模式短路保护
- 精密使能
- 电压基准公差为 ±1%
- 设计尺寸小，易用性佳
- 集成同步整流
- 内置补偿，提升易用性
- 采用 SOT-23 封装
- 提供多种引脚兼容封装选项
- 提供 PFM 和强制 PWM (FPWM) 选项
- 可使用 WEBENCH® Power Designer 搭配 LMR516x5 创建定制设计
应用领域
- 大型家电
- PLC、DCS 和 PAC
- 智能电表
- 通用宽VIN电源
