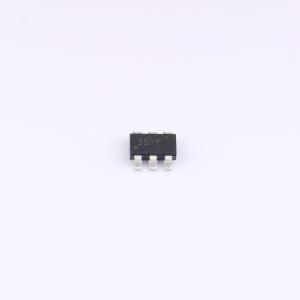

温馨提醒：图片仅供参考，商品以实物为准

LMR51635YFDDCR

降压型 3.5A 4.3V~60V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款简单易用的宽VIN同步降压转换器，能够驱动高达2.5A和3.5A的负载电流。该器件具有4.3V至60V的宽输入范围，适用于从非稳压源进行电源调节的各种工业应用。以400kHz或1.1MHz的开关频率运行，支持使用较小的电感器来降低设计尺寸。该器件具有脉冲频率调制（PFM版本）以实现轻负载时的高效率，并具有强制脉宽调制（PFM版本）以实现恒定频率和整个负载范围内的小输出电压纹波，内部实现了软启动和补偿电路，因此可尽可能减少器件使用的外部组件。该器件内置保护功能，例如逐周期电流限制、断续模式短路保护以及功率耗散过大情况下的热关断功能。
品牌名称: TI(德州仪器)
商品型号: LMR51635YFDDCR
商品编号: C44750836
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+150℃@(TJ)
	同步整流	是
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护；打嗝限流

商品概述

LMR516x5 是一款宽输入电压、易用的同步降压转换器，可驱动最高2.5A或3.5A的负载电流。凭借4.3V至60V的宽输入范围，该器件设计用于多种工业应用，可从未经调节的电源实现功率调节。LMR516x5 工作在400kHz或1.1MHz开关频率，支持使用相对较小的电感器，实现优化的设计尺寸。该器件提供脉冲频率调制（PFM）版本，可实现轻载下的高效率，还提供强制脉冲宽度调制（FPWM）版本，可在整个负载范围内实现恒定频率和小输出电压纹波；软启动和补偿电路均集成在内部，因此该器件仅需最少的外部元件即可使用。该器件内置保护功能，包括逐周期限流、打嗝模式短路保护，以及功耗过高情况下的热关断。

商品特性

可支持功能安全设计，可提供文档辅助功能安全系统设计
配置适用于严苛工业应用
4.3V 至 60V 输入电压范围
2.5A 或 3.5A 连续输出电流
工作静态电流低至29μA
70ns 最小开关导通时间
提供400kHz 和 1.1MHz 开关频率选项
PFM 版本支持扩频
40℃ 至 150℃ 结温范围
96% 最大占空比
预偏置输出下单调启动
打嗝模式短路保护
精密使能
电压参考容差为±1%
集成同步整流，有助于缩小设计尺寸
内置补偿，提升易用性
采用 SOT-23 封装
提供多种引脚兼容封装选项
提供 PFM 和强制 PWM (FPWM) 选项
可使用 WEBENCH Power Designer 创建定制设计

应用领域

大型家用电器
PLC、DCS 和 PAC
智能电表
通用宽VIN电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.3V~60V
	输出电压	800mV~30V
	输出电流	3.5A
	开关频率	1.1MHz
