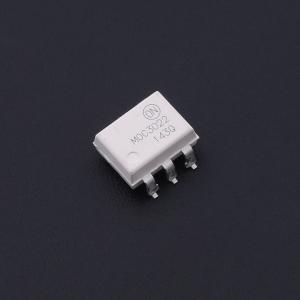

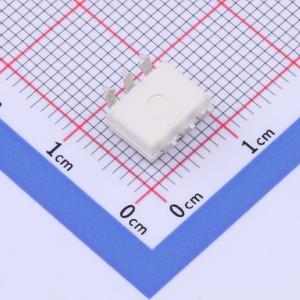

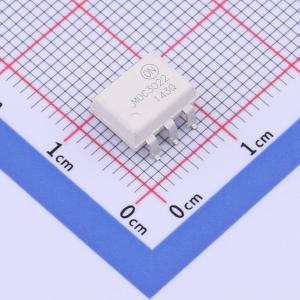

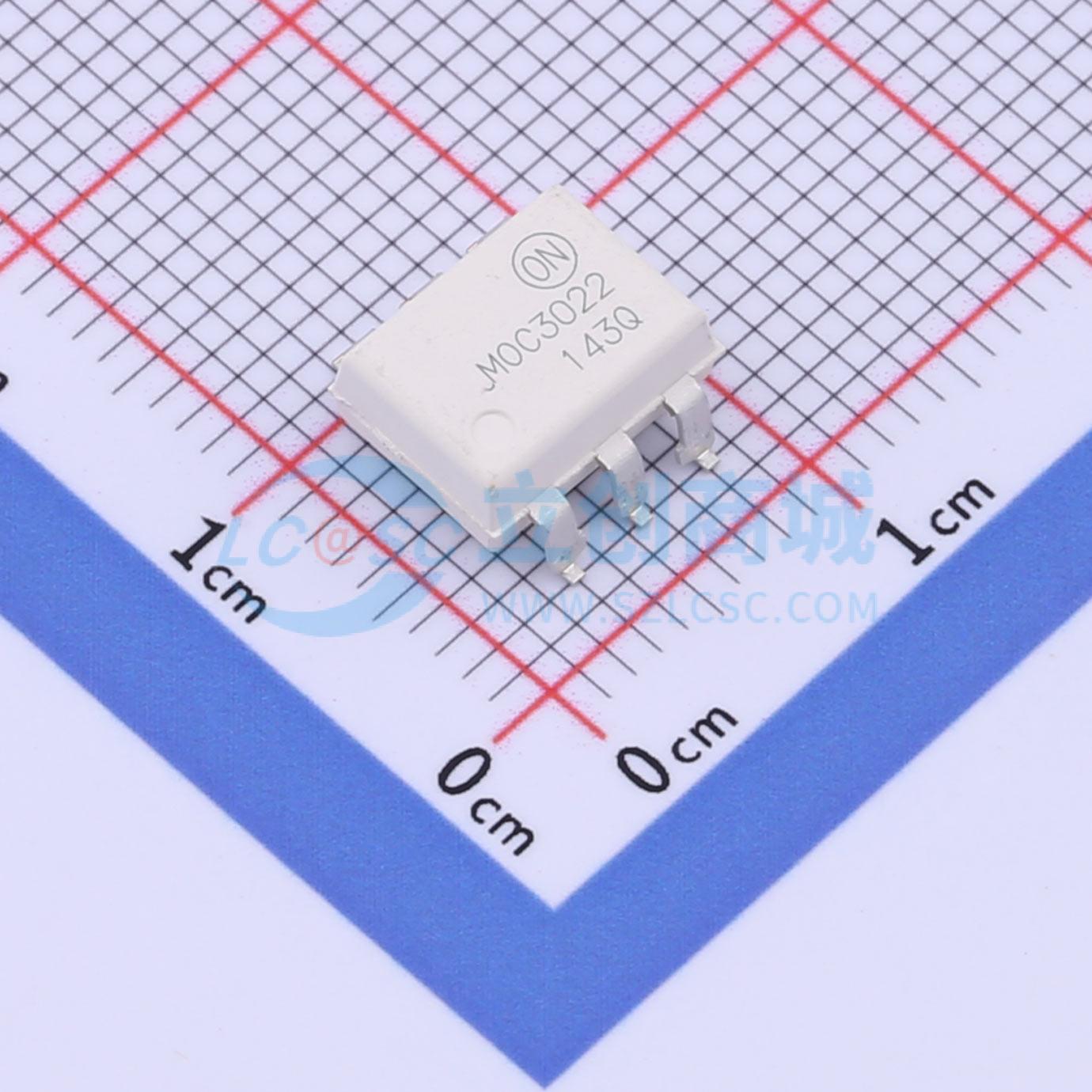

MOC3022SR2M
双向可控硅 无 1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MOC301XM 和 MOC302XM 系列是光隔离三端双向可控硅驱动器器件。此类器件包含一个 GaAs 红外发光二极管和一个光敏硅双向开关，其功能与三端双向可控硅元件类似。此类器件适合用作电子控制和功率三端双向可控硅元件之间的接口，可控制 115 VAC 运行的电阻和电感负载。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MOC3022SR2M
- 商品编号
- C462870
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.81克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 可控硅类型 | 双向可控硅 | |
| 过零功能 | 无 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流(It(rms)) | 100mA | |
| 隔离电压(Vrms) | 4.17kV | |
| 正向电流 | 10mA | |
| 负载电压 | 400V |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | 330mW | |
| 端子数 | 6 | |
| 保持电流(Ih) | 0.1mA | |
| 浪涌电流 | 1A |
商品概述
MOC301XM 和 MOC302XM 系列是光学隔离的可控硅驱动器件。这些器件包含一个 GaAs 红外发光二极管和一个光激活的硅双向开关，其功能类似于可控硅。它们被设计用于电子控制与功率可控硅之间的接口，以控制适用于115 VAC操作的电阻性和电感性负载。
应用领域
- 工业控制
- 电磁阀控制
- 交通灯
- 静态交流电源开关
- 自动售货机
- 白炽灯调光器
- 固态继电器
- 电机控制
- 灯具镇流器
