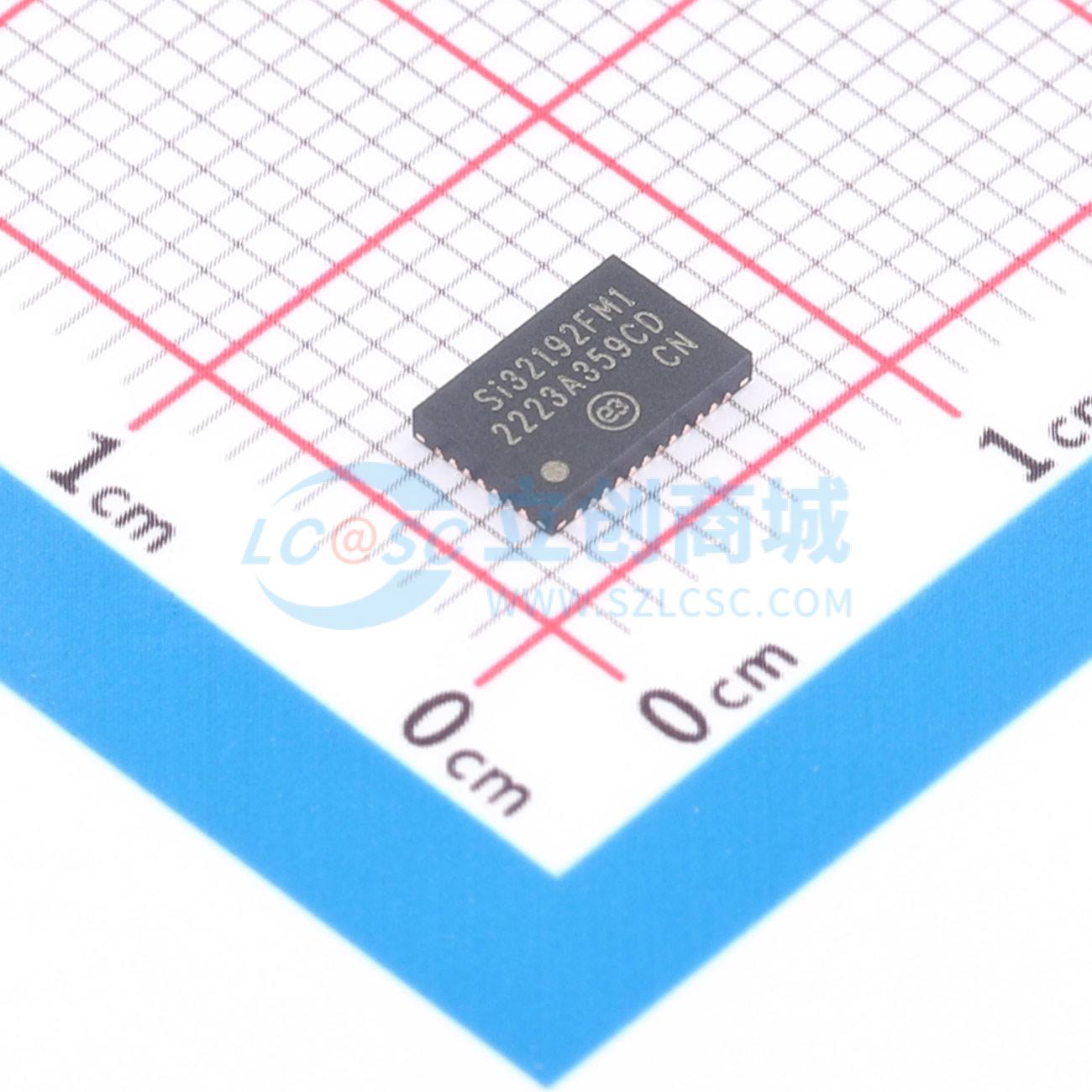

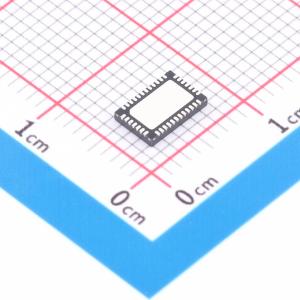

SI32192-A-FM1R

Si3219x单FXS ProSLIC器件在单个封装中实现了完整的用户线接口（FXS）电话接口解决方案，符合所有相关的全球规范。Si3219x ProSLIC集成电路采用3.3 V电源供电，具备一个3线ISI数字接口，其I/O电压范围为1.8至3.3 V。Si3219x器件设计为采用电容式升压跟踪电池电源，与行业内其他跟踪电源相比，功耗更低、成本更低且占用空间更小。内置的DSP、监测ADC和测试负载便于进行自检和金属环路测试（MLT）。该器件具备宽带音频功能，可提供优于PSTN的语音质量和DTM检测功能。Si3219x器件采用4 x 6 mm、38引脚QFN封装。 Si3219x系列提供了一个完整的模拟电话接口所需的所有SLIC、编解码器、DTMF检测和信号生成功能。Si3219x执行所有电池、过压、振铃、监控、编解码器、混合器和测试（BORSCHT）功能；它还支持广泛的金属环路和自检功能。 Si3219x支持符合PKT - SP - HDV - 104 - 120823标准的宽带音频（150 Hz - 6.8 kHz），并且可配置为支持完整的ITU - T - G.722 - 201209带宽（50 Hz - 7 kHz）。宽带模式以16 kHz采样率提供扩展音频频段，以提高音频质量。 Si3219x系列支持3线ISI数字接口。 Si3219x集成了一个可编程的DC - DC转换器控制器，可根据线路状况做出反应，为每种线路状态提供所需的最佳电池电压。Si3219x集成电路的额定电压为 - 100 V。 支持可编程的挂机电压、可编程的摘机环路电流、反极性操作、环路或地启动操作以及挂机传输。环路电流和电压由集成的监测ADC持续监测。 Si3219x单ProSLIC器件支持带或不带可编程直流偏置的振铃，并且可以在低功耗振铃和自适应振铃模式下工作。可用的电压偏置、频率、波形和节奏选项旨在为各种终端设备振铃，并减少对外部控制器的需求。 集成了完整的音频发送和接收路径，包括交流阻抗和混合增益。这些功能可通过软件编程，使单一硬件设计能够满足全球需求。

• 单个4 x 6 mm封装内的完整FXS解决方案
• 执行所有BORSCHT功能
• 非常适合短或中环路应用
• 超低功耗
• 专利低功耗振铃
• 自适应振铃
• 动态开销控制
• 振铃电流限制
• 简化的配置和诊断
• 由ProSLIC API支持
• 带回环的音频诊断
• 集成测试负载
• 全球可编程性
• 宽带语音支持
• 挂机传输
• 环路或地启动操作
• 平滑极性反转
• A律/μ律压扩、线性PCM
• 灵活的集成跟踪DC - DC控制器，支持正在申请专利的低成本电容式升压配置
• 软件可编程参数：
  • 振铃频率、幅度、节奏和波形
  • 两线交流阻抗
  • 混合平衡
  • 直流电流环路馈电（10–45 mA）
  • 环路闭合和振铃断开阈值
  • 接地键检测阈值
• 脉冲计费
• DTMF生成
• DTMF检测（Si32193）
• 3.3 V工作电压
• 支持1.8 V I/O
• 最大电池电压高达 - 100 V
• 无铅/符合RoHS标准的封装
• 3线集成串行接口（ISI）

• VoIP网关和路由器
• xDSL综合接入设备（IAD）
• 光网络终端/单元（ONT/U）
• 模拟终端适配器（ATA）
• 电缆调制解调器终端适配器（eMTA）
• 无线固定终端（WFT）
• 无线本地环路（WLL）
• WiMAX用户端设备（CPE）
