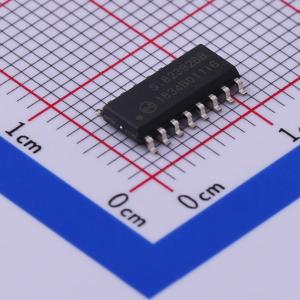

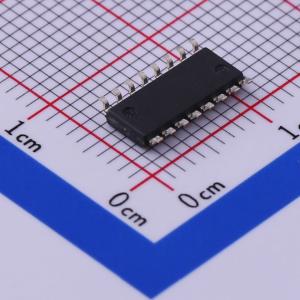

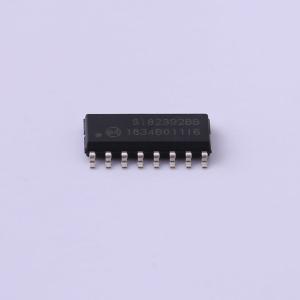

温馨提醒：图片仅供参考，商品以实物为准

SI82392BB-IS1R

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 隔离栅极驱动
品牌名称: SKYWORKS/SILICON LABS(芯科)
商品型号: SI82392BB-IS1R
商品编号: C461849
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.432克(g)

商品参数

商品概述

Si8239x将两个隔离驱动器与独立输入控制或单输入集成于一个封装中，适用于高功率应用。所有驱动器均采用2.5 V输入VDD，最大驱动电源电压为24 V。 Si8239x隔离器非常适合驱动各种开关电源和电机控制应用中使用的功率MOSFET和IGBT。这些驱动器采用了Silicon Laboratories专有的硅隔离技术，支持高达5 kVRMS的耐受电压。该技术可实现高共模瞬态抗扰度（100 kV/μs）、更低的传播延迟和偏斜、减少温度和老化引起的变化，并实现更紧密的器件间匹配。它还具备一些独特的特性，如输出欠压锁定（UVLO）故障检测和反馈、两个驱动器自动关断、使能（EN，高电平有效）引脚、1 ms的安全延迟启动时间、VDDI掉电时默认低电平的故障安全驱动器以及可编程死区时间。与光耦栅极驱动器相比，Si8239x系列具有更长的使用寿命和显著更高的可靠性。部分产品型号提供汽车级版本。这些产品在制造过程的所有环节均采用汽车专用流程，以确保汽车应用所需的耐用性和低缺陷率。

商品特性

单封装内集成两个隔离驱动器
高达5 kVRMS隔离电压
驱动器间最高1500 VDC峰值差分电压
增强型输出欠压锁定（UVLO）安全功能
向控制器反馈状态信息
欠压锁定时两个输出均为低电平
使能（EN）引脚增强安全性
扩展的VDDI范围：2.5 V - 5.5 V
PWM和双驱动器版本
4.0 A峰值输出电流
高电磁抗扰度
延长启动时间（1 ms）以实现安全初始化序列
30 ns传播延迟
瞬态抗扰度：100 kV/μs
可编程死区时间：10–200 ns、40–600 ns
去毛刺选项用于过滤噪声
宽工作温度范围：-40至+125 ℃
符合RoHS标准的封装：宽体SOIC-16、窄体SOIC-16
通过AEC-Q100认证
提供汽车级产品型号
支持符合AIAG标准的生产件批准程序（PPAP）文档
支持IMDS和CAMDS列表

应用领域

电力传输系统
电机控制系统
隔离式DC-DC电源
照明控制系统
太阳能和工业逆变器
车载充电器
电池管理系统
充电站
牵引逆变器
混合动力电动汽车
纯电动汽车

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	-

	属性	参数值
	隔离电压(Vrms)	2500
	CMTI(kV/us)	100kV/us
	工作温度	-40℃~+125℃
