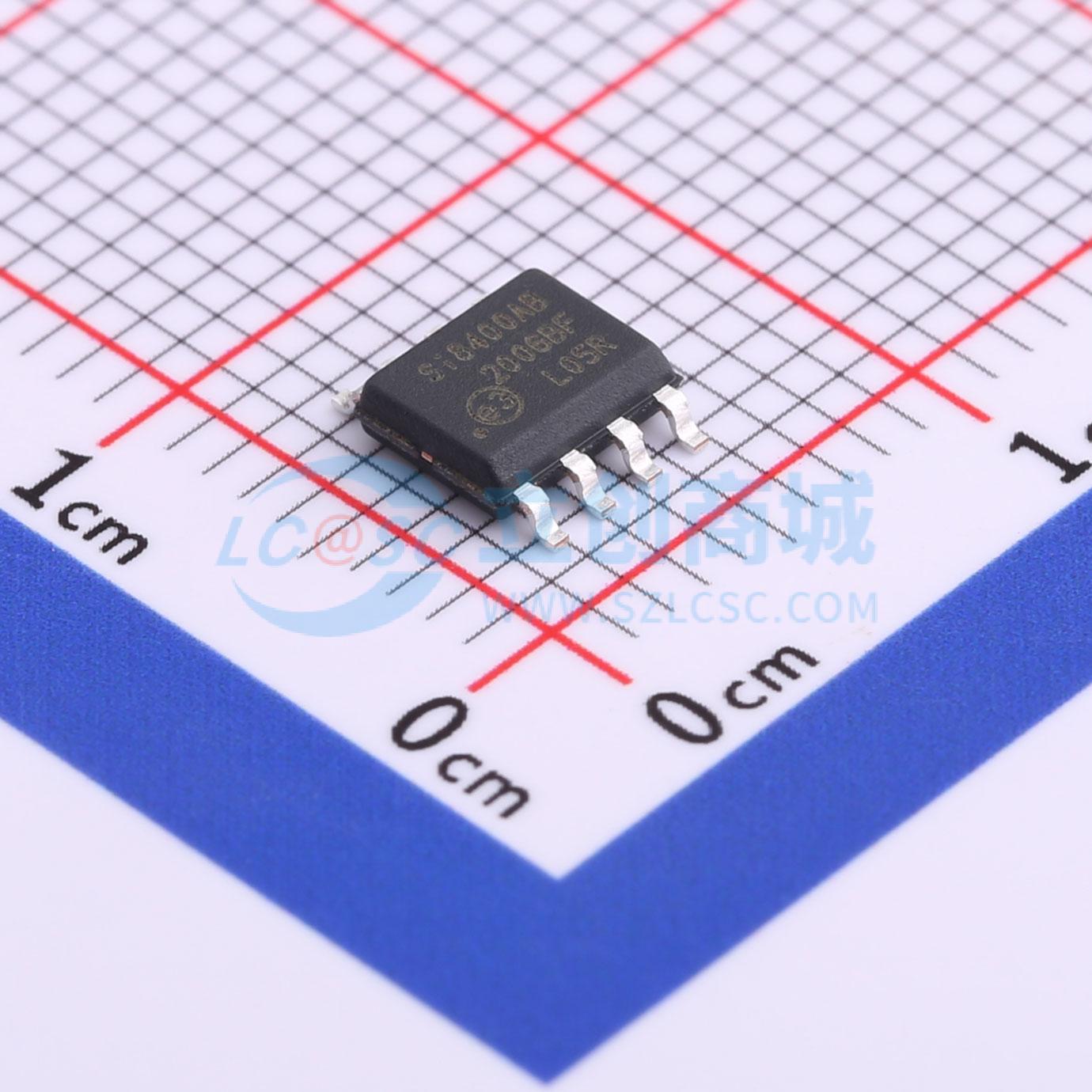

温馨提醒：图片仅供参考，商品以实物为准
SI8400AB-B-ISR
SI8400AB-B-ISR
- 商品型号
- SI8400AB-B-ISR
- 商品编号
- C461858
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.209克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式I2C | |
| 时钟方向 | 双向 | |
| 隔离电压(Vrms) | 2500 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 25kV/us | |
| 工作温度 | -40℃~+125℃ |
商品概述
Si840x 系列隔离器是用于 I²C 和 SMBus 串口应用的单封装电流隔离解决方案。与光耦合器或其他数字隔离器相比，这些产品具有更短的传播延迟、更低的功耗、更小的安装尺寸，并且在不同温度和使用时间下运行更稳定。 该系列的所有器件均包含热插拔、双向 SDA 和 SCL 隔离通道，具有开漏输出、35 mA 灌电流能力，最高工作频率可达 1.7 MHz。8 引脚版本（Si8400/01）支持双向 SDA 和 SCL 隔离；Si8402 支持双向 SDA 和单向 SCL 隔离；16 引脚版本（Si8405）具有两个单向隔离通道，可支持额外的系统信号，如中断或复位信号。所有版本均包含保护电路，可防止在未供电设备插入已供电系统时出现数据错误。 小尺寸、低安装成本、低功耗和短传播延迟使 Si840x 系列成为 I²C 和 SMBus 串口隔离的最佳解决方案。
商品特性
- 独立的双向 SDA 和 SCL 隔离通道
- 具有 35 mA 灌电流的开漏输出
- 支持高达 1.7 MHz 的 I²C 时钟
- 单向隔离通道支持额外的系统信号（Si8405）
- 高达 2500 V RMS 的隔离电压
- 通过 UL、CSA、VDE 认证
应用领域
- 隔离式 I²C、SMBus
- 隔离式数字电源通信
- 以太网供电
