温馨提醒：图片仅供参考，商品以实物为准

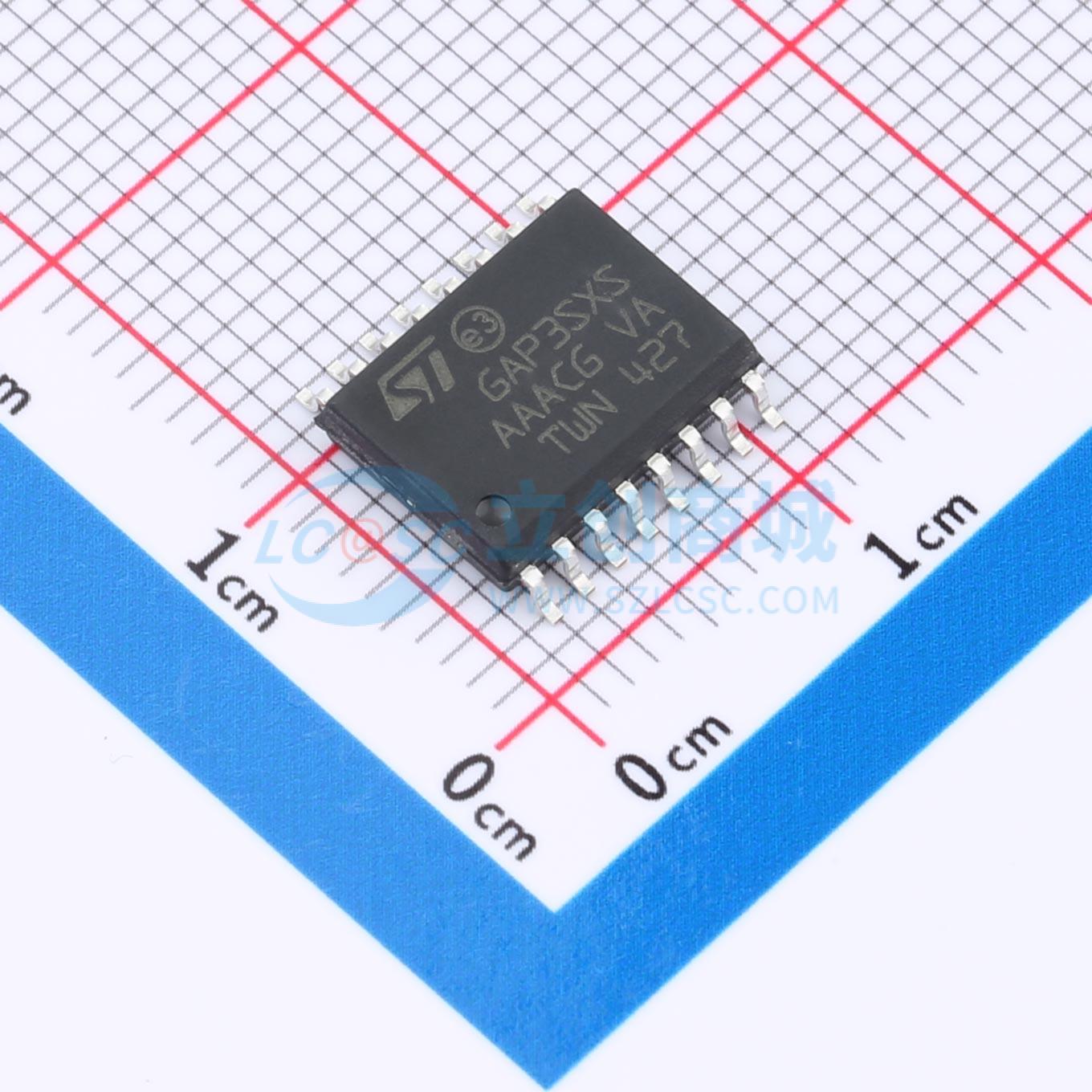

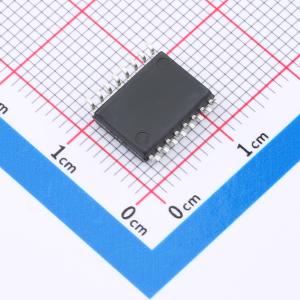

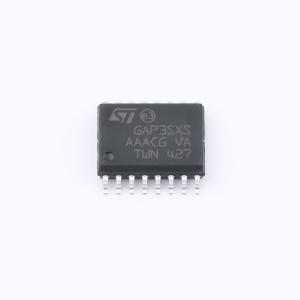

STGAP3SXSTR
电隔离6/10A单栅极驱动器，具备保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGAP3SXSTR
- 商品编号
- C44521640
- 商品封装
- SO-16W
- 包装方式
- 编带
- 商品毛重
- 0.63克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 隔离电压(Vrms) | 5700V | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| 输入侧工作电压 | 3.1V~5.5V | |
| 拉电流(IOH) | 10A | |
| 灌电流(IOL) | 10A | |
| 工作温度 | -40℃~+125℃@(Tj) |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 20ns | |
| 下降时间(tf) | 18ns | |
| 传播延迟 tpLH | 95ns | |
| 传播延迟 tpHL | 95ns | |
| 静态电流(Iq) | 2mA | |
| CMTI(kV/us) | 200kV/us | |
| 驱动侧工作电压 | 5V~32V | |
| 功能特性 | 米勒钳位保护；饱和故障检测 |
