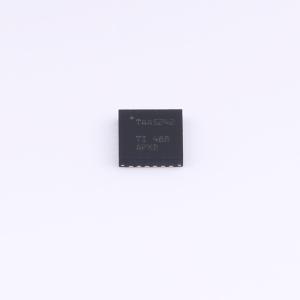

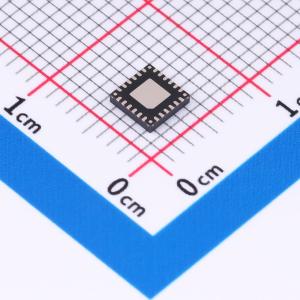

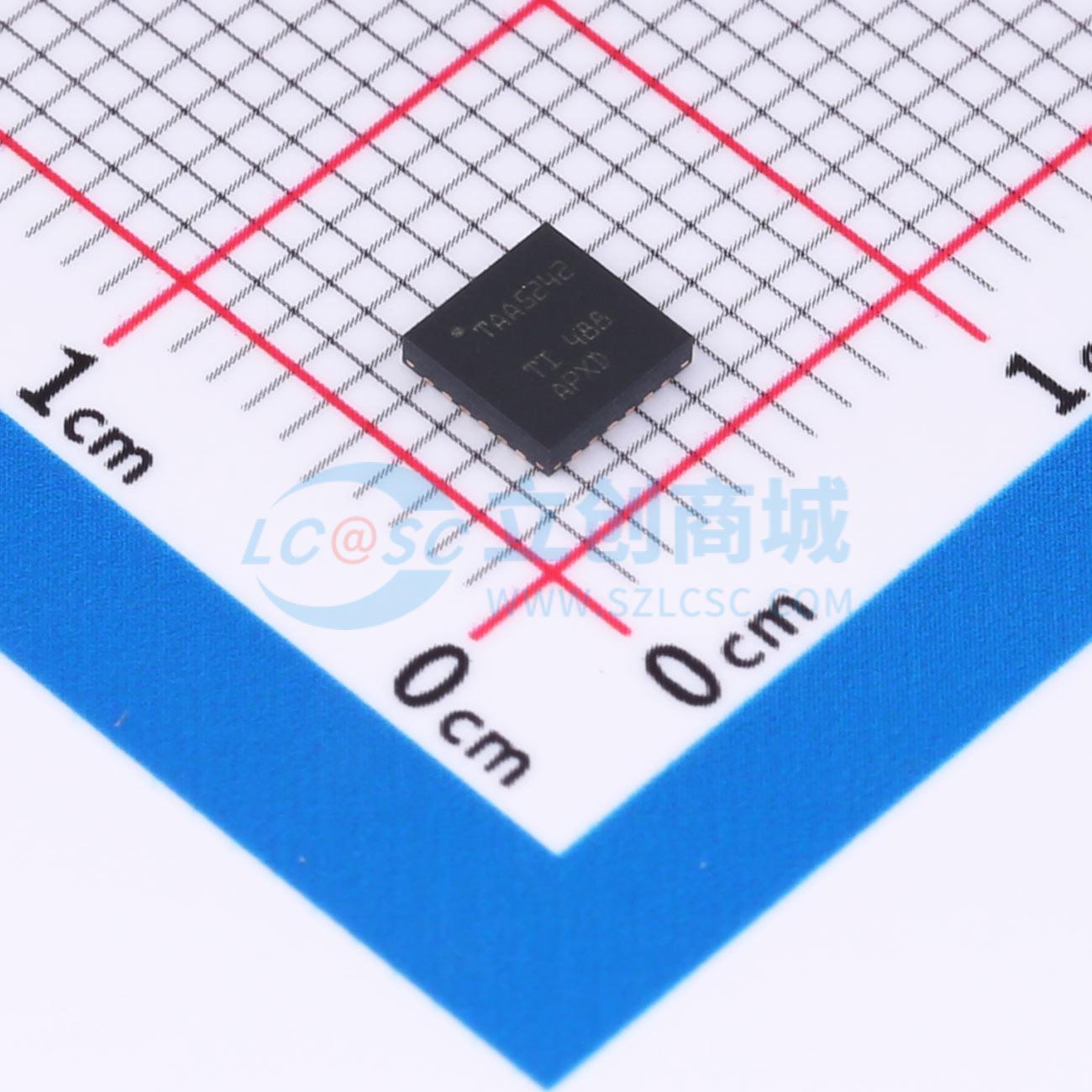

TAA5242IRGER
具有119dB动态范围的硬件控制高性能立体声音频ADC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是具有 2VRMS 差分输入和 119dB 动态范围的高性能立体声音频 ADC。支持差分和单端线路/麦克风输入信号，具有交流或直流耦合配置选项。集成了低抖动锁相环 (PLL)、可通过引脚选择截止频率的数字高通滤波器 (HPF)，并可实现高达 192kHz 的采样速率。支持时分多路复用 (TDM)、I2S 或左平衡 (LJ) 音频格式，并可通过引脚或硬件控制进行控制。这些集成的高性能特性、引脚控制以及单电源运行，使其特别适用于空间受限的音频应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TAA5242IRGER
- 商品编号
- C44525605
- 商品封装
- QFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 24 | |
| 采样率 | 192kHz | |
| 通道数 | 2 | |
| 工作电压 | 1.8V~3.3V | |
| 接口类型 | I2S | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 119dB | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 36.864MHz；24.576MHz | |
| 基准电压源 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 功能特性 | 集成调制器；内置数字滤波器 |
商品概述
TAA5242 是具有 2VRMS 差分输入和 119dB 动态范围的高性能立体声音频 ADC。TAA5242 支持差分和单端线路/麦克风输入信号，具有交流或直流耦合配置选项。TAA5242 集成了低抖动锁相环 (PLL)、可通过引脚选择截止频率的数字高通滤波器 (HPF)，并可实现高达 192kHz 的采样速率。TAA5242 支持时分多路复用 (TDM)、I²S 或左对齐 (LJ) 音频格式，并可通过引脚或硬件控制进行控制。这些集成的高性能特性、引脚控制以及单电源运行，使 TAA5242 特别适用于空间受限的音频应用。
商品特性
- 立体声高性能音频 ADC
- 线路/麦克风差分输入动态范围:119dB
- 差分输入 THD + N: -98dB
- 差分 2VRMS 满量程输入
- 单端 1VRMS 满量程输入
- 采样速率 8kHz 至 192kHz
- 引脚或硬件控制
- 音频串行接口
- 支持 TDM、I²S 或左对齐 (LJ) 格式
- 支持总线控制器和目标模式
- TDM 模式下支持菊花链
- 字长可选择 24 位或 32 位
- 具有可选截止频率的数字 HPF，48kHz 采样速率下可选 1Hz 或 12Hz
- 引脚可选数字抽取滤波器选项，可选线性相位、低延迟
- 集成 PLL 和麦克风偏置
- 自动时钟检测
- 自动采样速率检测
- 发生时钟错误时中断输出
- AVDD 单电源支持 1.8V 或 3.3V
- I/O 电源支持 1.8V 或 3.3V
- 工作温度范围 -40℃ ≤ TA ≤ +125℃
应用领域
- 视频会议系统
- IP网络摄像机
- IP 电话
- 智能扬声器
- 专业麦克风和无线系统
