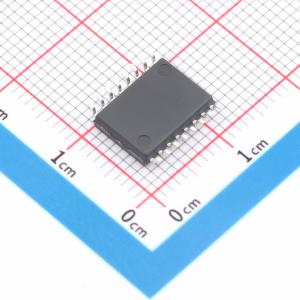

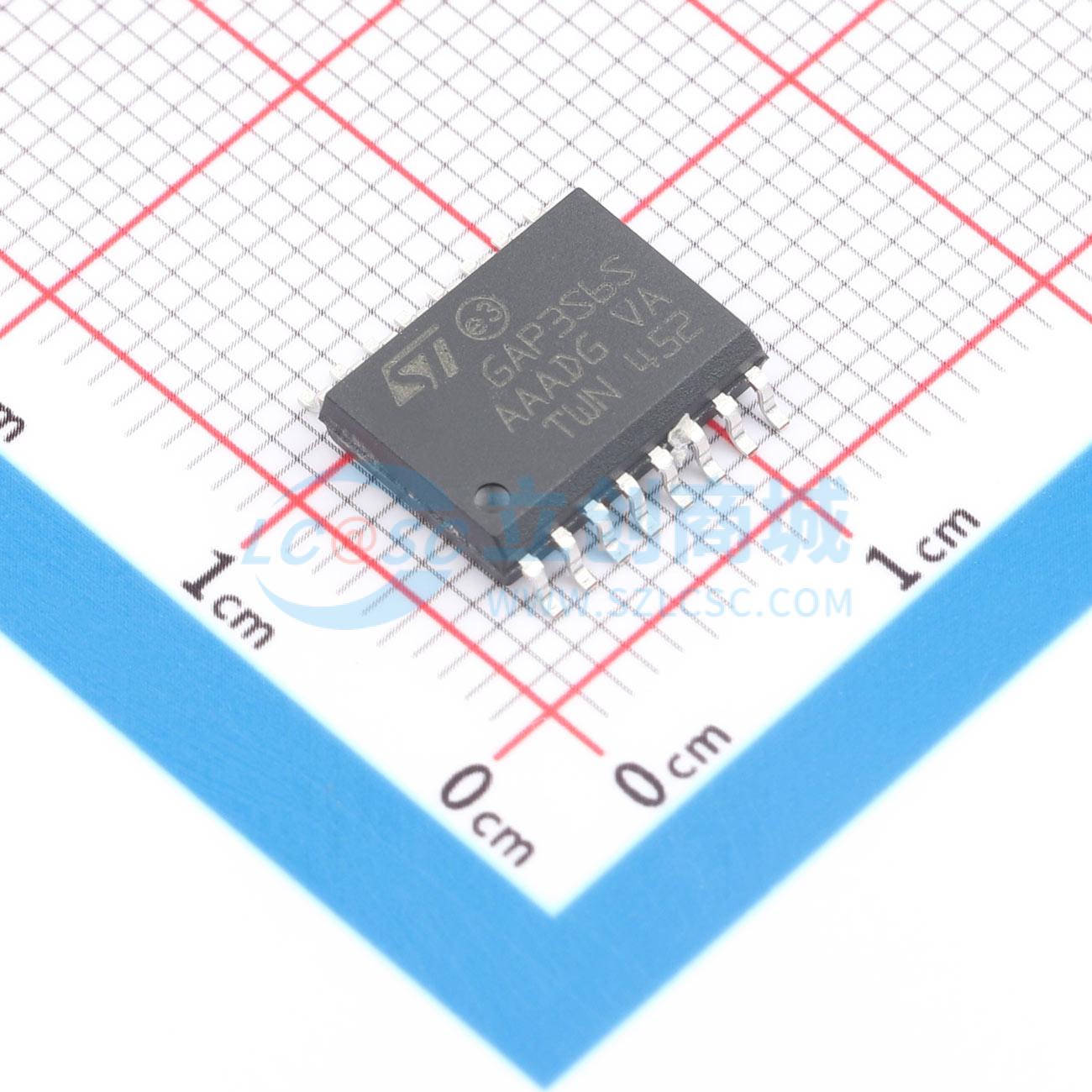

温馨提醒：图片仅供参考，商品以实物为准
STGAP3S6STR
6/10 A单栅极驱动器，带保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供了单栅极驱动通道与低压控制和接口电路之间的电流隔离。该平台包括具有 10A 和 6A 电流能力的不同选项，每个选项都有适用于 SiC MOSFET 和 IGBT 的专用欠压锁定 (UVLO) 变体。还提供超快速去饱和保护，具有不同的干预阈值和可调节的软关断功能。米勒钳位和可选负驱动功能的存在可实现最佳驱动性能。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGAP3S6STR
- 商品编号
- C44521638
- 商品封装
- SO-16
- 包装方式
- 编带
- 商品毛重
- 2.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 隔离电压(Vrms) | 5700V | |
| 负载类型 | IGBT、SiC | |
| 通道数 | 1 | |
| 输入侧工作电压 | 3.1V~5.5V | |
| 拉电流(IOH) | 6A | |
| 灌电流(IOL) | 6A | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 20ns | |
| 下降时间(tf) | 18ns | |
| 传播延迟 tpLH | 75ns | |
| 传播延迟 tpHL | 75ns | |
| 静态电流(Iq) | 2mA | |
| CMTI(kV/us) | 200kV/us | |
| 驱动侧工作电压 | 5V~32V | |
| 功能特性 | 米勒钳位保护；饱和故障检测 |
