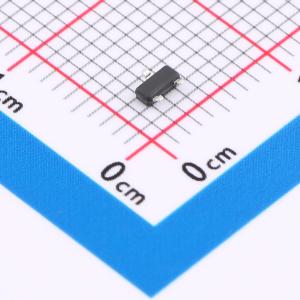

温馨提醒：图片仅供参考，商品以实物为准
S-LDTB114ELT1G
带偏置电阻的晶体管，采用单片偏置电阻网络的PNP硅表面贴装晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：内置偏置电阻，无需连接外部输入电阻即可配置逆变器电路。 偏置电阻由完全隔离的薄膜电阻组成，允许输入正偏置，几乎完全消除寄生效应。 只需设置开/关条件即可操作，便于设备设计。 符合RoHS要求。 带有S前缀，适用于汽车和其他需要独特场地和控制变更要求的应用；通过AEC-Q101认证，具备PPAP能力。应用：逆变器。 接口
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- S-LDTB114ELT1G
- 商品编号
- C44457940
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0293克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 集电极电流(Ic) | 500mA | |
| 耗散功率(Pd) | 200mW | |
| 直流电流增益(hFE) | 56@50mA,5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压(VO(on)) | 300mV@50mA,2.5mA | |
| 输入电阻 | 10kΩ | |
| 电阻比率 | 1 |
商品特性
- 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路（参见等效电路）。
- 偏置电阻由完全隔离的薄膜电阻组成，可实现输入的正偏置。它们还具有几乎完全消除寄生效应的优点。
- 操作时只需设置开/关状态，使器件设计变得简单。
- 我们声明产品材料符合RoHS要求。
- S前缀适用于汽车及其他需要独特场地和控制变更要求的应用；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力。
应用领域
- 反相器
- 接口
- 驱动器
