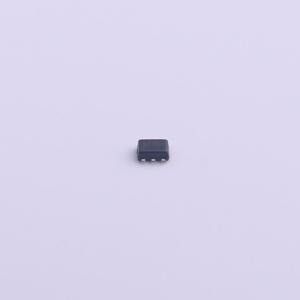

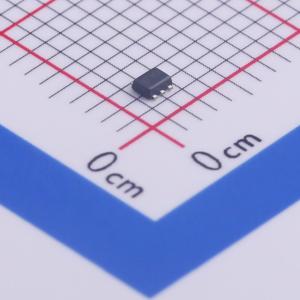

温馨提醒：图片仅供参考，商品以实物为准
DT1446-04V-7
ESD 5.5V截止 峰值浪涌电流：4.7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DT1446-04V是一款高性能器件，适用于保护四个高速I/O和一个VCC。这些器件采用SOT563封装。它们具有高ESD浪涌能力和低电容。
- 品牌名称
- DIODES(美台)
- 商品型号
- DT1446-04V-7
- 商品编号
- C460066
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 8.5V | |
| 峰值脉冲电流(Ipp) | 4.7A@8/20us | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 5uA；1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF |
商品概述
DT1446-04V是一款高性能器件，适用于保护四个高速I/O和一个VCC。这些器件采用SOT563封装。它们具有高ESD浪涌能力和低电容。
商品特性
- IEC 61000-4-2（ESD）：空气放电 – ±19kV，接触放电 – ±16kV
- 典型通道输入电容低至0.55pF
- 为四个I/O和一个VCC提供ESD保护
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，是“绿色”器件
应用领域
- 通常用于高速端口，如USB 2.0、IEEE1394、HDMI
- 笔记本电脑和个人计算机
- 平板显示器
- 视频图形显示器
- SIM卡端口
