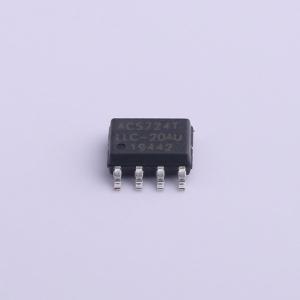

温馨提醒：图片仅供参考，商品以实物为准
ACS724LLCTR-20AU-T
集成电路/电流霍尔芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是工业、汽车、商业和通信系统中交流或直流电流传感的经济且精确的解决方案。小尺寸封装适用于空间受限的应用，同时因减少电路板面积而节省成本。典型应用包括电机控制、负载检测和管理、开关电源和过流故障保护。该器件由一个精确、低失调的线性霍尔传感器电路和位于芯片表面附近的铜传导路径组成。通过该铜传导路径的电流会产生一个磁场，该磁场由集成霍尔IC感应并转换为成比例的电压。采用差分方式感应电流以抑制共模场，提高在磁噪声环境中的精度
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- ACS724LLCTR-20AU-T
- 商品编号
- C459329
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 20A | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 2400Vrms | |
| 灵敏度 | 200mV/A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 带宽 | 120kHz | |
| 电流端电阻 | 1.2mΩ | |
| 响应时间(tr) | 3us | |
| 双向电流检测 | 不支持 |
