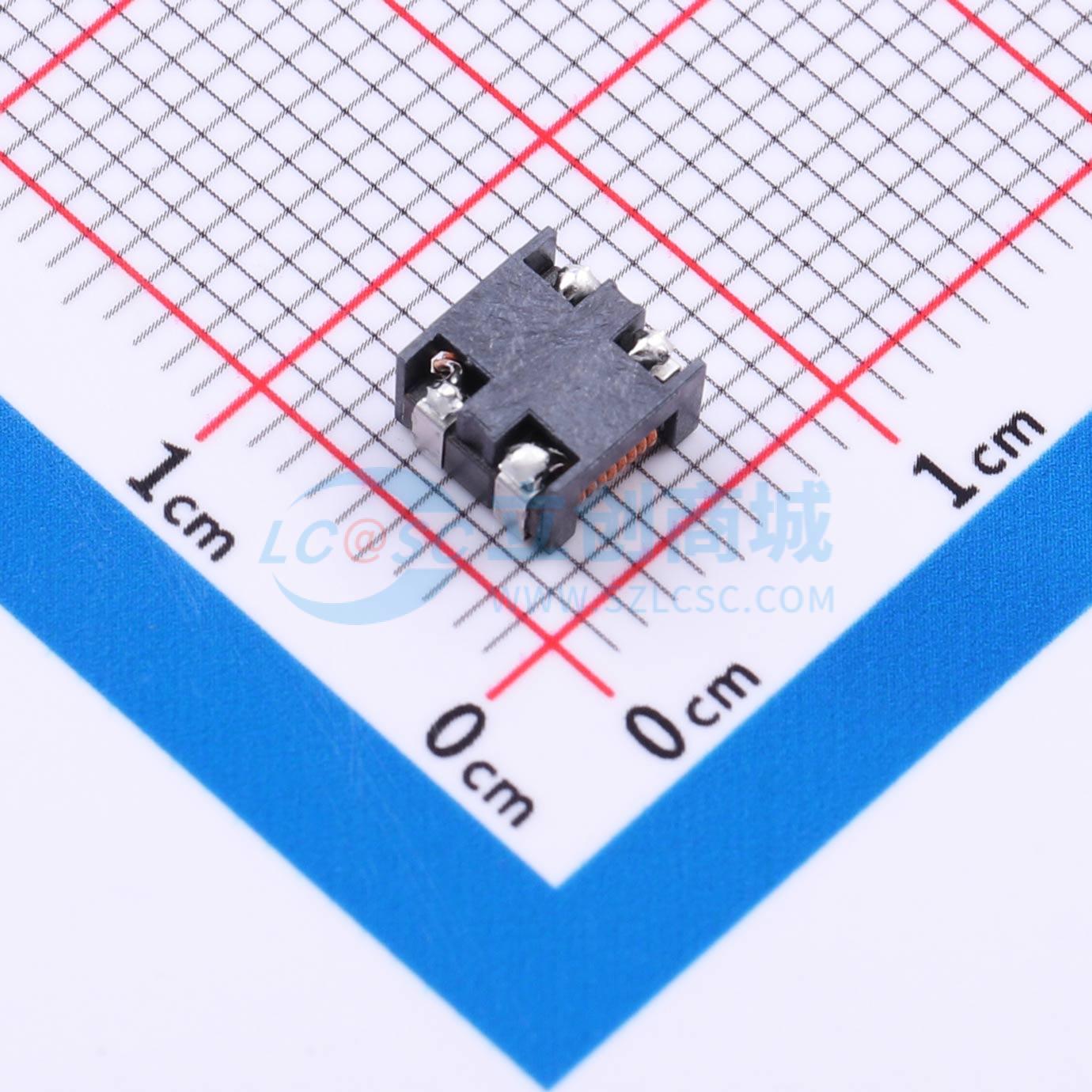

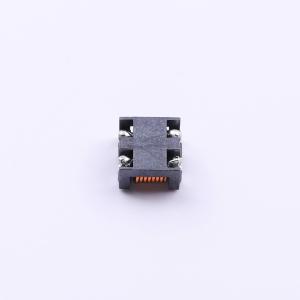

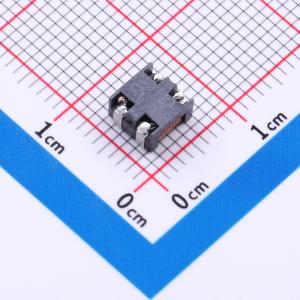

温馨提醒：图片仅供参考，商品以实物为准
ACM55V-701-2PL-TL00
2 700Ω@100MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TDK
- 商品型号
- ACM55V-701-2PL-TL00
- 商品编号
- C44192210
- 商品封装
- SMD-4P,5.5x5.5mm
- 包装方式
- 编带
- 商品毛重
- 1.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 线路数 | 2 | |
| 电感@频率 | - | |
| 额定电流 | 4.7A | |
| 阻抗@频率 | 700Ω@100MHz |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | 80V | |
| 耐电压 | - | |
| 直流电阻(DCR) | 17mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 绝缘电阻 | 10MΩ |
商品特性
- 采用专用方形闭合磁芯设计，可在保持相同特性的同时实现小型化。
- 薄型设计，优化了表面贴装性能。
- 具备优异的阻抗特性，能有效抑制共模噪声。
- 可处理最大4.7A电流，包含温度降额。
- 工作温度范围：-40至+125°C（不包括自发热）。若包含自发热，则为-40至+155°C。
- 符合AEC-Q200标准。
应用领域
- 直流电源线
- 多媒体设备
- 各类电子设备
- 汽车动力总成
- 安全应用
