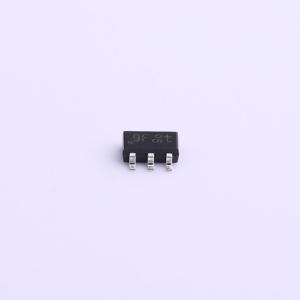

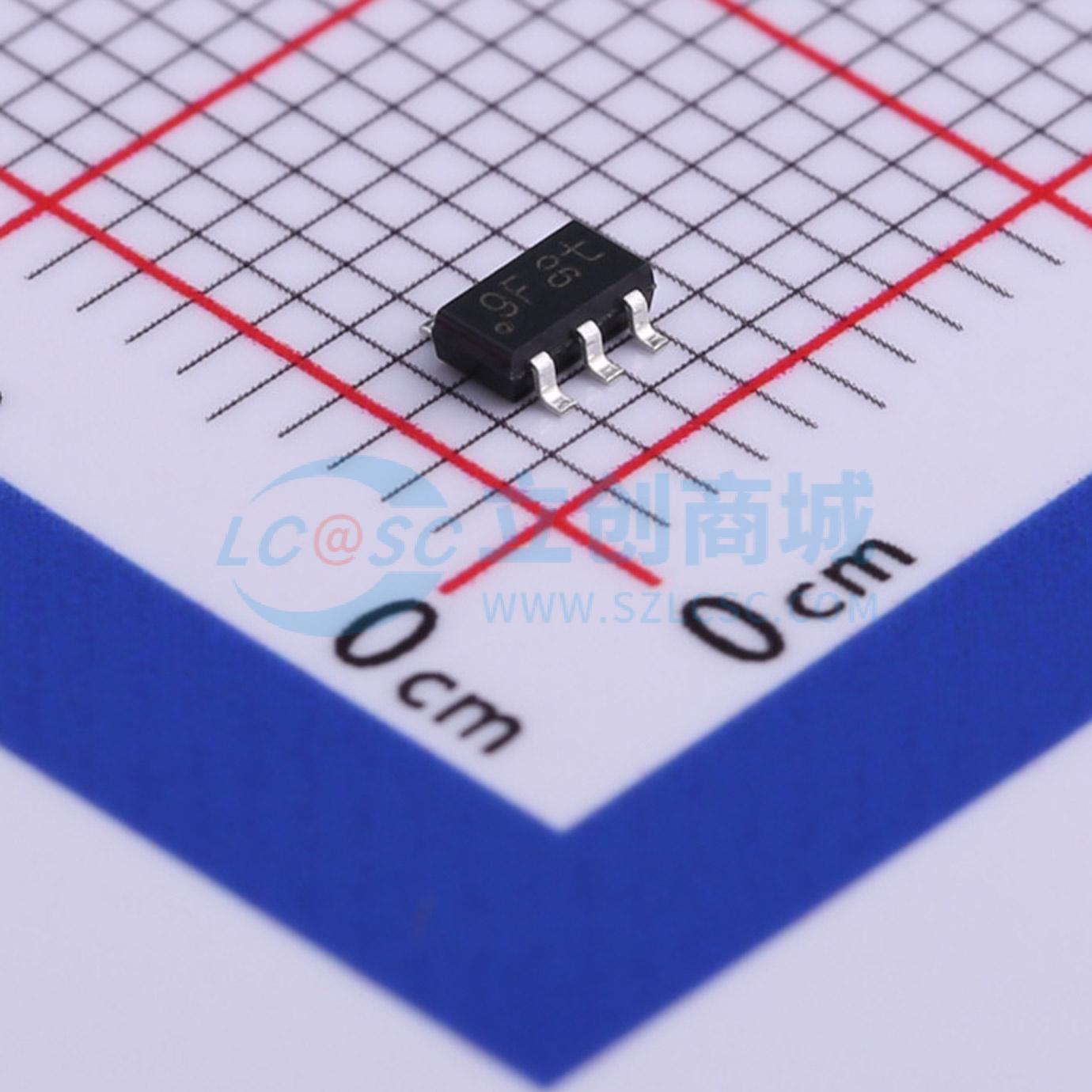

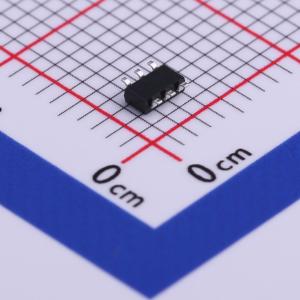

温馨提醒：图片仅供参考，商品以实物为准
PMD3001D,115
MOSFET驱动器
- 描述
- 采用SOT457（SC - 74）表面贴装器件（SMD）塑料封装、连接成推挽驱动器的NPN/PNP晶体管对。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PMD3001D,115
- 商品编号
- C458758
- 商品封装
- SOT-457
- 包装方式
- 编带
- 商品毛重
- 0.021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | NPN；PNP | |
| 集射极击穿电压(Vceo) | 40V | |
| 集电极电流(Ic) | 1A | |
| 耗散功率(Pd) | 330mW；400mW；580mW | |
| 集电极截止电流(Icbo) | 100nA | |
| 集射极饱和电压(VCE(sat)) | 30mV |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 450 | |
| 特征频率(fT) | - | |
| 射基极击穿电压(Vebo) | - | |
| 基极-发射极饱和电压(VBE(sat)) | 0.75V | |
| 基极-发射极导通电压(VBE(on)) | 0.8V | |
| 工作温度 | -65℃~+150℃ |
商品概述
采用SOT457（SC - 74）表面贴装器件（SMD）塑料封装、作为推挽驱动器连接的NPN/PNP晶体管对。
商品特性
- 推挽配置的小信号（BISS）晶体管具有低VCEsat特性
- 针对应用优化的引脚排列
- 节省空间的解决方案
- 内部连接，减少布局工作量
- 减少元件数量
应用领域
- MOSFET驱动器
- 功率双极晶体管驱动器
- 运算放大器的输出电流增强器
