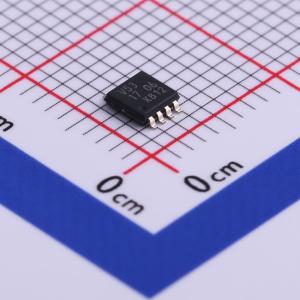

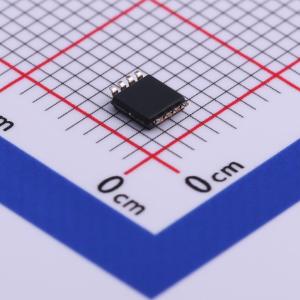

温馨提醒：图片仅供参考，商品以实物为准

74LVC2G53DP,125

74LVC2G53 单刀双掷模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 74LVC2G53 是一个单刀双掷模拟开关，具有数字选择输入（S）、两个独立的输入/输出（Y0 和 Y1）、一个公共输入/输出（Z）和一个数字使能输入（E）。当 E 为高电平时，开关断开。输入可以由3.3V或5V设备驱动。这一特性使得这些设备可以在混合3.3V和5V环境中用作转换器。选择和使能输入端的施密特触发动作使得电路在整个1.65V至5.5V的VCC范围内能够容忍较慢的输入上升和下降时间。
品牌名称: Nexperia(安世)
商品型号: 74LVC2G53DP,125
商品编号: C458774
商品封装: TSSOP-8
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	传播延迟(tpd)	0.8ns@5.5V,50pF
	静态电流(Iq)	4uA

商品概述

74LVC2G53 是一个单刀双掷模拟开关，具有数字选择输入（S）、两个独立的输入/输出（Y0 和 Y1）、一个公共输入/输出（Z）和一个数字使能输入（E）。当 E 为高电平时，开关断开。输入可以由3.3V或5V设备驱动。这一特性使得这些设备可以在混合3.3V和5V环境中用作转换器。选择和使能输入端的施密特触发动作使得电路在整个1.65V至5.5V的VCC范围内能够容忍较慢的输入上升和下降时间。

商品特性

宽电压范围从1.65 V至5.5 V
非常低的导通电阻：
- 在VCC = 2.7 V时为7.5 Ω（典型值）
- 在VCC = 3.3 V时为6.5 Ω（典型值）
- 在VCC = 5 V时为6 Ω（典型值）
开关电流能力为32 mA
高噪声抗扰度
CMOS低功耗
输入耐过电压达5.5 V
在3.3 V时兼容TTL接口
锁存性能符合JESD 78 Class I要求
ESD保护：
- HBM：ANSI/ESDA/JEDEC JS-001 class 2 超过2000 V
- CDM：ANSI/ESDA/JEDEC JS-002 class C3 超过1000 V
多种封装选项
工作温度范围为-40 °C至+85 °C和-40 °C至+125 °C

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	电源极性	单电源
	工作电压	1.65V~5.5V
	输入数/输出数	2/1
