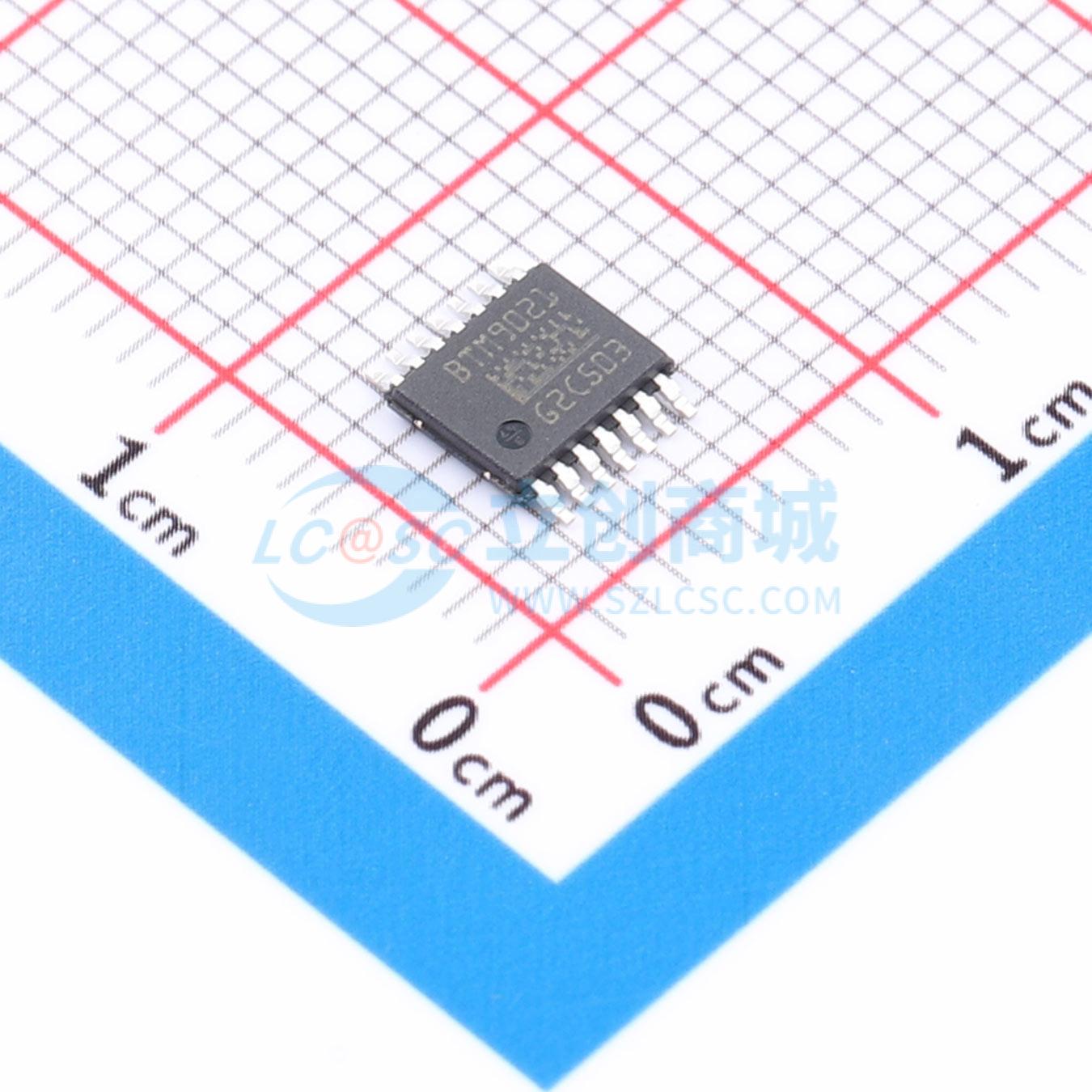

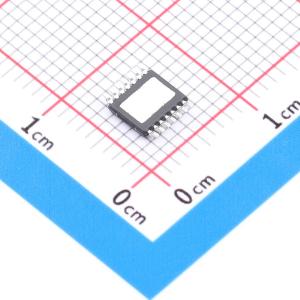

BTM9021EPXUMA1

MOTIX™ BTM9020EP/BTM9021EP集成式全桥驱动芯片是一款用于汽车电机驱动应用的集成全桥。该单片器件采用BCD工艺制造，并封装在PG-TSDSO-14中，该封装具有裸露焊盘以确保更好的热性能。该器件提供针对过温、欠压、过流、短路和交叉电流的智能保护功能。此外，该器件还提供电流检测和开路负载诊断作为诊断功能。输出电流和错误标志的信息呈现在IS引脚上。

• 典型通路电阻为84 mΩ（在25℃条件下）
• 脉冲电流：在85℃条件下，对于脉冲持续时间≤1秒，为8.8 A；对于脉冲持续时间≤10秒，为6.9 A
• 电源电压范围从7 V到18 V
• 扩展电源电压范围从4.5 V到40 V
• 最小电流限制为20 A
• 压摆率选择
• 保护与诊断：过流、欠压、过温、开路负载检测、电流检测、交叉电流保护
• 带电流检测反馈的状态标志诊断
• BTM9021EP具备SPI接口
• 半桥模式
• 绿色产品（符合RoHS标准）
• 符合ISO标准

• 汽车单向和双向有刷直流电机
• 车门模块
• 后视镜模块
• 车身控制模块
