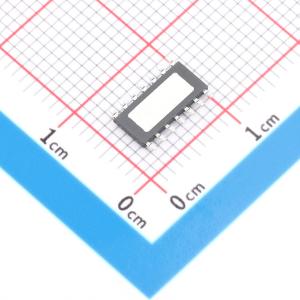

BTT60801ERLXUMA1
单通道智能高边功率开关，具有保护功能和诊断功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BTT60801ERLXUMA1
- 商品编号
- C43860513
- 商品封装
- PG-TDSO-14
- 包装方式
- 编带
- 商品毛重
- 0.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 8V~36V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 2.5A | |
| 导通电阻 | 125mΩ | |
| 功能特性 | 集成电荷泵；短路保护；锁存保护；过温保护；过流保护；欠压锁定 | |
| 工作温度 | -40℃~+150℃ |
商品概述
BTT6080-1ERL是一款80 mΩ单通道智能高边功率开关，采用PG-TDSO-14带外露焊盘封装，集成了保护功能和诊断功能。其功率晶体管由一个带电荷泵的N沟道垂直功率MOSFET构成。该器件提供可调的电流限制功能，为系统保护提供了更高的可靠性。
商品特性
- 通过OCT引脚实现可调电流限制
- 单通道器件
- 极低的待机电流
- 兼容3.3 V和5 V逻辑输入
- 静电放电保护
- 优化的电磁兼容性
- 逻辑地与负载地独立
- 关断状态下极低的功率DMOS漏电流
- 绿色环保产品
应用领域
- 适用于阻性、感性和容性负载
- 替代机电继电器、保险丝和分立电路
- 适用于12 V和24 V卡车及运输系统
- 系统电源保护
- 电子控制单元电源主开关
