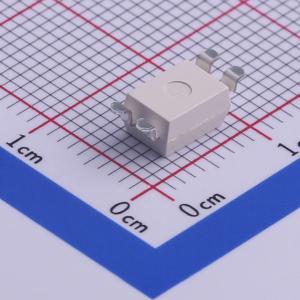

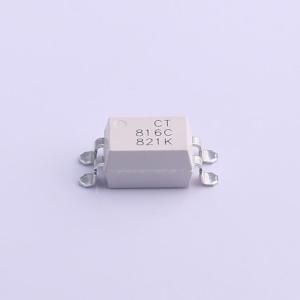

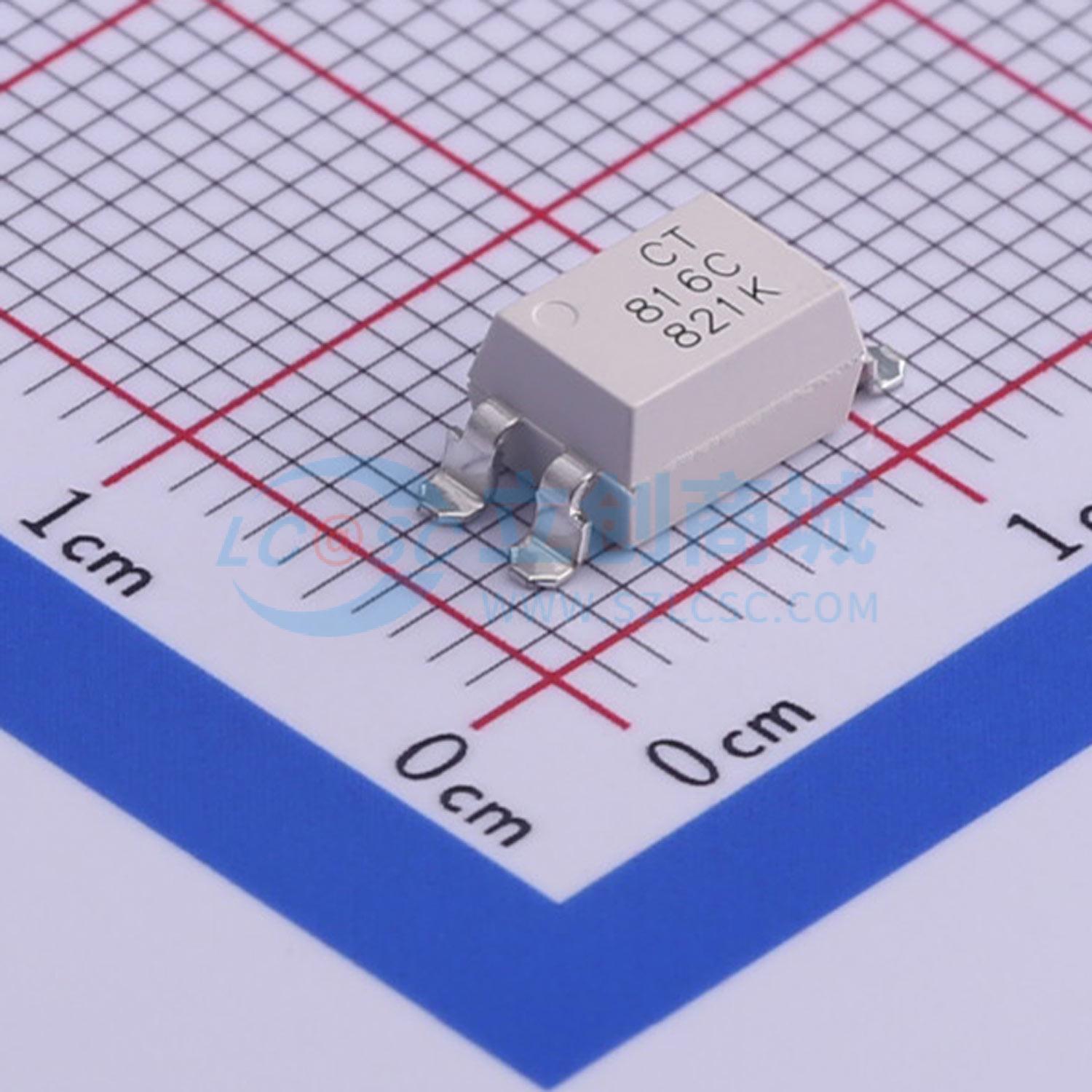

CT816C(SL)(T3)-H
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- CT MICRO
- 商品型号
- CT816C(SL)(T3)-H
- 商品编号
- C453465
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.529克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.24V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 9us | |
| 下降时间 | 8us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA |
商品概述
CT816系列由一个光电晶体管和一个砷化镓红外发光二极管光耦合而成，采用4引脚DIP封装，有弯曲选项。
商品特性
- 高隔离度5000 VRMS
- 电流传输比（CTR）灵活可选，详见订购信息，直流输入，晶体管输出
- 外部爬电距离 ≥7.4 mm
- 隔离距离 ≥0.4 mm
- 空间距离 ≥7.5 mm（S/SL型）
- 空间距离 ≥8.0 mm（M/SLM型）
- 工作温度范围 -55 ℃至110 ℃
- 认证：UL - UL1577（E364000）、VDE - EN60747-5-5（VDE0884-5）、CQC – GB4943.1、GB8898、IEC60065、IEC60950
应用领域
- 开关模式电源
- 计算机外设接口
- 微处理器系统接口
